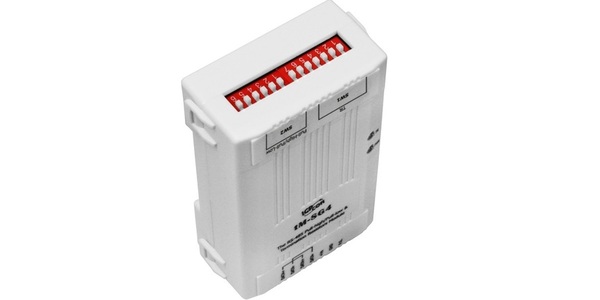

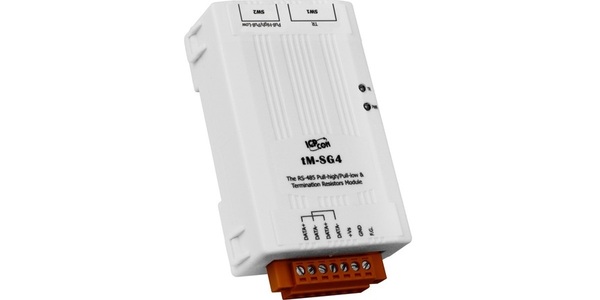

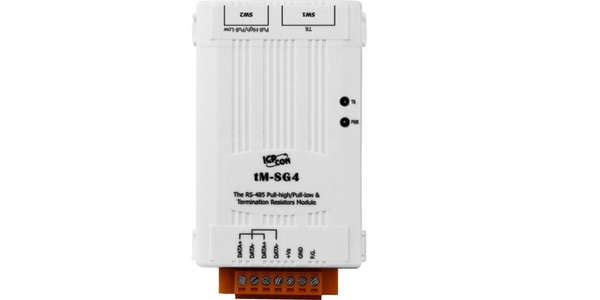

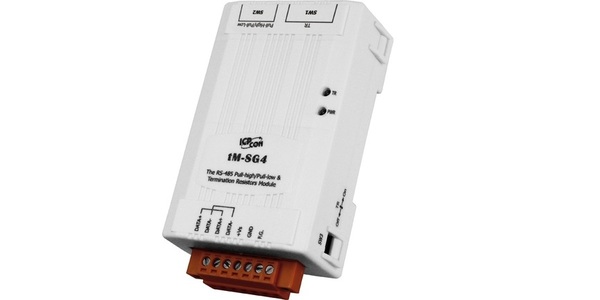

tM-SG4
RS-485 Pull-high/Pull-low 및 Termination Resistors 모듈
▪ Pull-high/Pull-low 저항을 스위치로 선택 가능
▪ 15 단계 스위치로 선택 가능한 종단 저항
▪ 전원/종단용 LED 표시기
▪ DIN 레일 장착 가능
▪ 비용 효율적
▪ 넓은 작동 온도 범위 : -25 °C ~ +75 °C
tM-SG4는 RS-485 네트워크의 통신을 향상시키는 데 사용되는 옵션 모듈입니다.
RS-485 네트워크에서 스위치로 선택 가능한 풀 하이 및 풀 로우 저항(pull-high and pull-low resistors)을 제공합니다.
또한 사용자가 RS-485 네트워크에 적절한 종단 저항을 선택하여 쉽게 연결할 수 있도록 15단계 스위치로 선택 가능한 종단 저항이 있습니다.

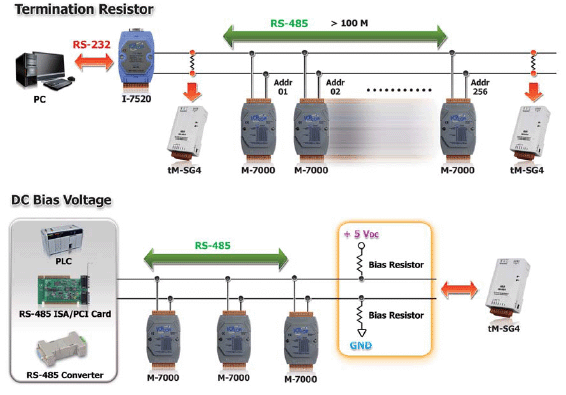

RS-485 네트워크가 100 미터를 넘지 않으면 종단 저항이 필요하지 않습니다. 그 이외에 RS-485 네트워크의 양쪽 끝에 두 개의 종단 저항을 삽입해야 할 수도 있습니다.
RS-485 네트워크에서 종단 저항 값을 계산하는 것은 쉽지 않습니다.
이를 수행하는 가장 좋은 방법은 오실로스코프(oscilloscope)를 사용하여 RS-485 신호를 직접 확인하는 것입니다.
RS-485 네트워크의 임피던스 정합이 정상이면 오실로스코프는 아주 좋은 구형파를 보여줍니다.
이 구형파 신호가 왜곡되면 사용자는 RS-485 네트워크의 양쪽 끝에 두 개의 종단 저항을 삽입해야합니다.
RS-485 인터페이스 | |||
Pull-high/Pull-low 저항 | 1 kΩ, 10 kΩ, 100 kΩ, 스위치 선택 가능 | ||
종단 저항 | 15 단계, 65 ~ 560 Ω | ||
LED 표시기 | |||
전원 | 1 개의 빨간색 LED로 전원 표시 | ||
종단 저항 | 1 개의 녹색 LED로 종단 표시 | ||
EMS 보호 | |||
ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4 kV 접점 | ||
전원 요구 사항 | |||
역 극성 보호 | YES | ||
터미널 블록에서 전원 공급 | YES, 10 ~ 30 VDC | ||
소비 전력 | 최대 0.5 W | ||
기계 | |||
치수 (W x L x H) | 52 mm x 87 mm x 27 mm | ||
설치 | DIN 레일 설치 | ||
환경 | |||
작동 온도 | -25 ~ +75 °C | ||
보관 온도 | -40 ~ +85 °C | ||
습도 | 10 ~ 90 % RH, 비 응축 |

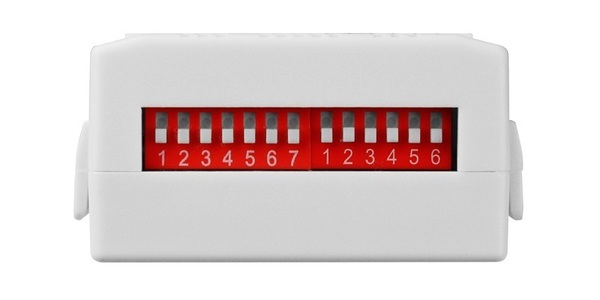

종단 저항 설정 | ||||
120R | 330R | 470R | 560R | Termination 저항 (Ω) |
ON | ON | ON | ON | 65 |
ON | ON | ON | OFF | 74 |
ON | ON | OFF | ON | 76 |
ON | OFF | ON | ON | 81 |
ON | OFF | OFF | ON | 99 |
ON | OFF | ON | OFF | 96 |
ON | ON | OFF | OFF | 88 |
ON | OFF | OFF | OFF | 120 |
OFF | OFF | ON | ON | 144 |
OFF | ON | ON | OFF | 193 |
OFF | ON | OFF | ON | 207 |
OFF | ON | OFF | OFF | 330 |
OFF | OFF | ON | ON | 256 |
OFF | OFF | ON | OFF | 470 |
OFF | OFF | OFF | ON | 560 |
Pull-high 및 Pull-Low 설정 | |||
1k | 10k | 100k | RS-485 Data Line Status |
OFF | OFF | OFF | No pull-high/pull-low on RS-485 data line |
ON | OFF | OFF | 1k [ pull-high and pull-low |
OFF | ON | OFF | 10k [ pull-high and pull-low |
OFF | OFF | ON | 100k [ pull-high and pull-low |
종단 저항 ON/OFF 스위치 | ||||
OFF | Termination Resistor가 작동하지 않습니다. | |||
ON | Termination Resistor가 작동하고 TR LED가 점등됩니다. |
tM-SG4 CR | RS-485 Pull-high/Pull-low 및 정단 저항 모듈 (RoHS) |
