FRB-200U / FRB-200 / FRB-100  절연 PCI 버스 FRnet 통신 보드

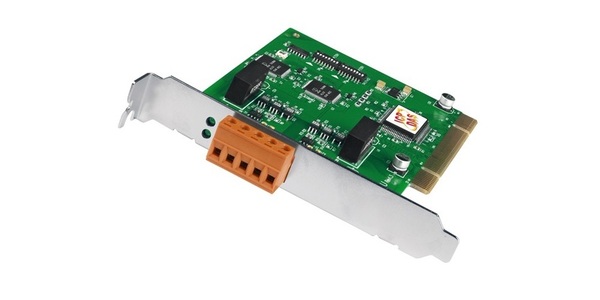

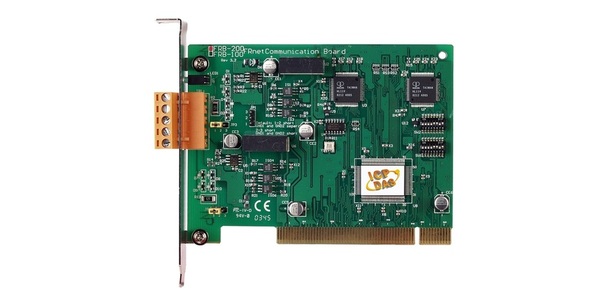

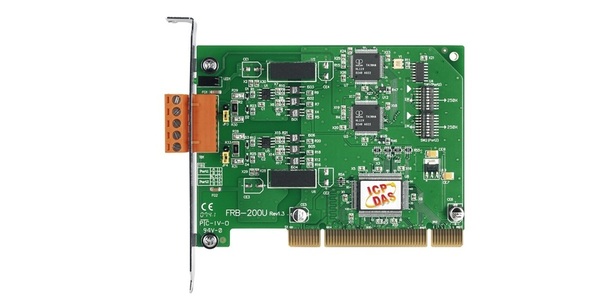

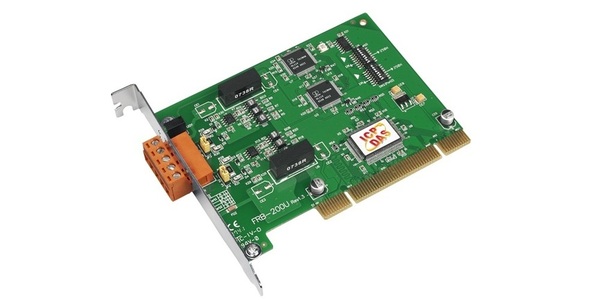

모델 : FRB-100   ~ ~ 단계적으로 사라질 것입니다 ~   모델 : FRB-200 모델 : FRB-200U

배선 2 선 배선 감소 혁신적인 토큰 스트림 통신 기술 실시간 I / O 동기화 기능 결정 제어를위한 고정주기 스캔 시간 고속 분산 I / O 제어 기능 메모리 매핑 I / O 프로그래밍 쉽게 프로그래밍 가능 프로토콜 처리를위한 소프트웨어 오버 헤드 없음 FRB-100 / 200 : PCI 카드는 5V PCI 버스를 지원합니다. FRB-200U : 범용 PCI 카드, 5V 및 3.3V PCI 버스를 모두 지원합니다.

PC 기반 I / O 제어 시스템은 측정 및 제어 시스템 어플리케이션에 널리 사용됩니다. 그러나 때로는 중요한 타이밍 제어 임무의 요구를 충족시키는 것이 매우 어렵습니다. 실제 I / O 동기화 및 고정 스캔 시간과 같은 FRnet의 특수 기능으로 인해 PC 기반 시스템에 FRB 보드를 추가하여 PC 기반 컨트롤러를 혼합 할 필요없이 추가 PLC와 같은 제어 기능을 제공 할 수 있습니다 PLC와 함께. FRB-200U는 5V 및 3.3V를 모두 지원하지만 FRB-100 / 200 PCI 카드는 5V PCI 버스 만 지원합니다. FRB-200U (Universal PCI 버전)는 FRB-100 / 200과 완벽하게 호환됩니다.

기존의 높은 채널 수의 I / O 카드는 여러 개의 PC 슬롯을 차지하며 부피가 큰 케이블은 다루기 어려울 수 있습니다. 여러 FRB 보드를 결합하여 수천 개의 I / O 채널을 제어 할 수 있습니다. FRnet 솔루션의 주요 이점은 케이블 링 감소, 인건비 절감, 쉬운 설치 및 높은 신뢰성입니다.

FRB-100 / 200 / 200U는 격리 된 FRnet 통신 보드입니다. FRB-100에는 하나의 FRnet 포트가 있으며 FRB-200 / 200U에는 2 개의 FRnet 포트가 있습니다. 각 FRnet 포트는 0 ~ 15까지 번호가 매겨진 최대 16 개의 통신 노드를 제어 할 수 있습니다. 원격 I / O 모듈의 각 단일 노드는 최대 16 개의 DI / DO (8 DI 및 8 DO) 채널을 제어 할 수 있습니다. 즉, 각 FRnet 포트는 최대 256 개의 DI / DO (128 DI 및 128 DO) 채널을 제어 할 수 있습니다.

• 공업 자동화
• 원격 I / O 제어
• 빌딩 자동화
• 주차장 관리

• 통신 속도 : 250Kbps
• 주기 스캔 시간 : 128 입력 / 128 출력 포인트 @2.88 ms
• 통신 거리 : 최대 400m
• 와이어 케이블 : (차폐) 트위스트 페어 케이블
  일반 사양
• 전력 소비 : 5mA DC @ 250mA (최대)
• 작동 온도 : 0 ° C ~ + 55 ° C
• 보관 온도 : -20 ° C ~ + 65 ° C
• 보관 습도 : 0 % ~ 90 % RH, 비 응축
• 크기 : 120mm x 90mm
