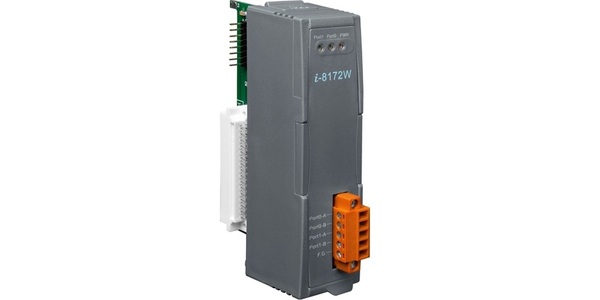

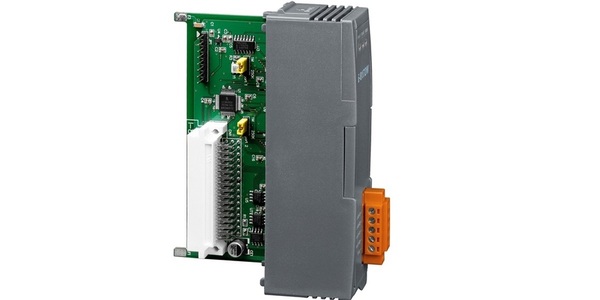

I-8172W 2 포트 FRnet 모듈 |
|
모델 : I-8172W |
WinCon-8000, WP-8000, LinCon-8000, LP-8000, I-8000 및 iP-8000 시리즈 모듈은 모두 프로그래머블 자동화 컨트롤러 (ICPDAS XP-8000, XP-8000-CE6, XP- (PAC)는 FRnet 네트워크를 구현하기 위해 I-8172W FRnet 통신 모듈을 사용합니다. I-8172W는 격리 된 FRnet 통신 컨트롤러입니다. I-8172W에는 2 개의 FRnet 포트가 있으며 각 FRnet 포트는 0 ~ 15까지 번호가 매겨진 최대 16 개의 통신 노드를 제어 할 수 있습니다. 원격 I / O 모듈의 각 단일 노드는 최대 16 개의 DI / DO 채널을 제어 할 수 있습니다. 즉, 각 FRnet 포트는 최대 128 개의 DI 및 128 개의 DO 채널을 제어 할 수 있습니다.
포트 수 | 2 |
2 선 케이블 링 | Belden 8941 (2P 연선 케이블), 다른 케이블을 사용하면 전송 거리가 변경 될 수 있음 |
이동 거리 | 맥스. 250Mbps 속도의 경우 400m (기본값); 맥스. 속도 1Mbps의 경우 100m |
전송 속도 | 2.88ms 속도 250Kbps (기본값) 0.72ms 속도 1Mbps |
연결 | 탈착식 5 핀 단자대 |
모듈 내 격리, 필드 - 논리 | 3000 V DC |
LED 디스플레이 | |
전원 표시 등 1 LED | |
통신 실행 표시 등 2 개의 LED | |
힘 | |
전력 소비 | 0.12A @ 5V = 6W, ± 5 % 하드웨어 버전 1.2의 경우 |
환경 | |
작동 온도 | -25 ~ 75 ° C |
보관 온도 | -40 ~ 85 ° C |
습기 | 5 ~ 95 %, 비 응축 |
치수 | |
30mm x 102mm x 115mm (W x L x H) |
I-8172W | 2 포트 FRnet 모듈 |
