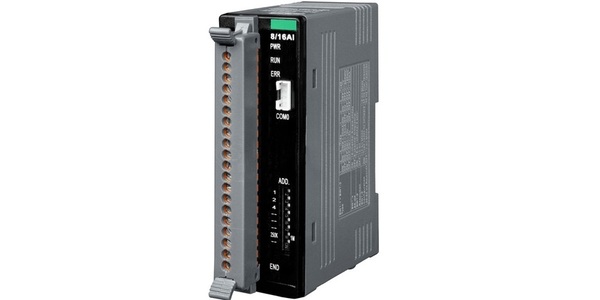

FR-2017iT |
|
|
|
FR-2017iT는 12 비트, 8 채널 차동 또는 16 채널 단일 종단 아날로그 입력 모듈로서 입력 범위 (+/- 150mV, +/- 500mV, +/- 1V, + / -5V, +/- 10V, +/- 20mA, 0 ~ 20mA 및 4 ~ 20mA). 한 가지 방법은 스위치를 모든 채널에서 동일한 범위로 선택 가능하게하고 다른 하나는 각 아날로그 채널이 소프트웨어로 선택 가능한 개별 범위를 구성하도록 허용합니다. 또한 모든 아날로그 입력에 대해 240Vrms의 과전압 보호 기능을 갖추고 있습니다.
FR-2000 I / O 모듈에는 FRnet 인터페이스가 있습니다. 사용자는 여러 개의 FR-2000 모듈을 데이지 체인 방식으로 연결할 수 있습니다. FR-2000을 통해 FRnet을 통해 PC, PAC 및 PLC의 원격 I / O 제어를 쉽게 확장 할 수 있습니다. FR-2017iT / 2024iT의 네트워킹에 관한 추가 정보; I-7188EF, I-8172W 및 FRB-100 / 200 / 200U와 관련된 문헌을 참조하십시오.
아날로그 입력 | |
입력 채널 | 8 차동 또는 16 단일 종단 형, 스위치 선택 가능 |
입력 유형 | +/- 150mV, +/- 500mV, +/- 1V, +/- 5V, +/- 10V +/- 20mA, 0 ~ 20mA, 4 ~ 20mA (전류 입력을 위해 외부 125Ω 옵션 필요) |
해결 | 16 비트 (1 채널) / 12 비트 (8/16 채널) |
샘플링 속도 | 10 샘플 / 초 (1 채널) / 50 샘플 / 초 (8/16 채널) 총 |
정확성 | +/- 0.1 % (1 채널) / +/- 0.5 % (8/16 채널) 또는 그 이상 |
대역폭 | 15.7Hz (1 채널) / 78.7Hz (8/16 채널) |
제로 드리프트 | +/- 20uV / ° C |
스팬 드리프트 | +/- 25ppm / ° C |
입력 임피던스 | 전압 : 2M 옴 (차동), 1M 옴 (단일 종단) |
공통 모드 거부 | 최소 86dB |
정상 모드 거부 | 100dB |
개별 채널 구성 | 예 (소프트웨어 별, 선택 품목 인 CA-0904 케이블 필요) |
과전압 보호 | 차동 : 240Vrms, 단일 종단 : 150Vrms |

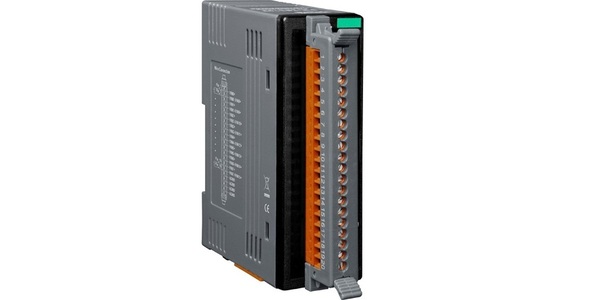

연결 | 20 핀 탈착식 단자대 |
인터페이스 | |
절연 전압 | 3000Vrms |
2 선 케이블 링 | Belden 9841 (2P 트위스트 페어 케이블), 다른 케이블을 사용할 경우 전송 거리가 변경 될 수 있음 |
이동 거리 | 맥스. 속도 250K Max 400m 속도 1M의 경우 100m (기본값) |

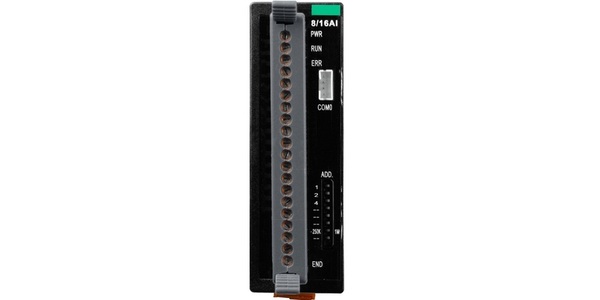

LED 표시기 | 전원, 통신 운전, 통신 이상, 종단 저항, 디지털 출력 |
전송 속도 | 250Kbps 및 1Mbps (기본값) DIP 스위치 선택 가능 |
주기 스캔 시간 | 2.88ms 속도 250K 0.72ms 속도 1M (기본값) |
힘 | |
입력 전압 범위 | +10 ~ +30 VDC (비 절연) |
전력 소비 | 2.4 W 최대 |

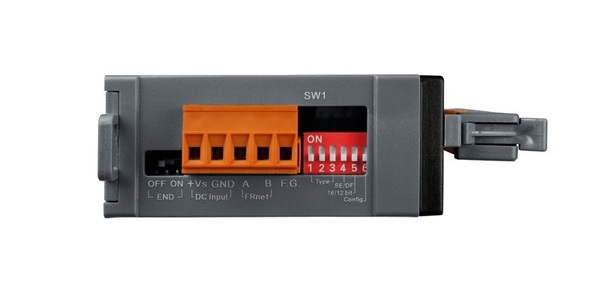

커넥터 | 5 핀 탈착식 단자대 |
EMS 보호 | |
ESD (IEC 61000-4-2) | 전력선, 통신선 및 각 채널에 대해 4 kV 접촉 무작위 지점 용 8 kV 공기 |
EFT (IEC 61000-4-4) | 파워 라이너의 경우 4kV |
서지 (IEC 61000-4-5) | 파워 라이너 용 3kV |
케이스 | |
기계 | 플라스틱 |
인화성 | UL 94V-0 자재 |
치수 (W x H x D) | 32.5 x 110 x 102 mm |
설치 | DIN- 레일 |
환경 | |
작동 온도 | -25 ° C ~ +75 ° C |
보관 온도 | -30 ° C ~ + 85 ° C |
습기 | 10 % ~ 90 % 비 응축 |

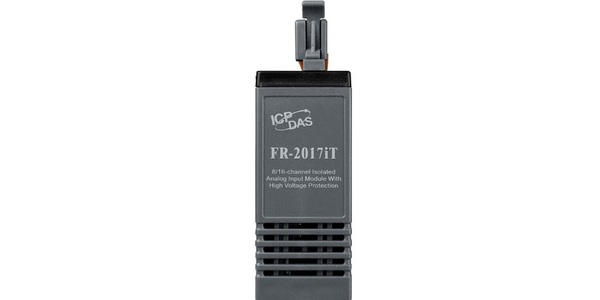

FR-2017iT | 고전압 보호 및 절연 통신 라인이있는 8/16 채널 절연 아날로그 입력 모듈 |
