제품 상세보기

FR-2024iT

제품명
FR-2024iT
용도
Frnet
특성
분산 I/O 모듈
제조사
ICPDAS(대만)

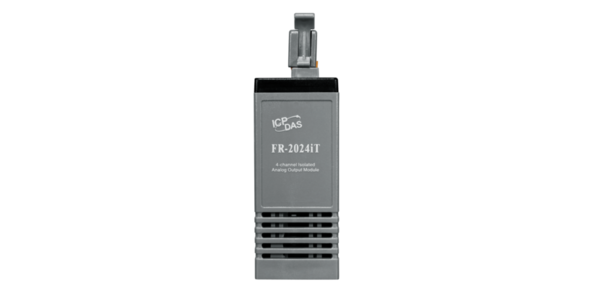

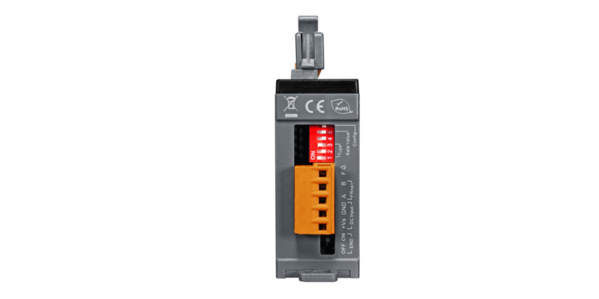

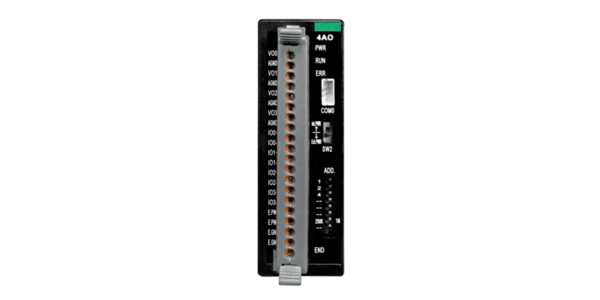

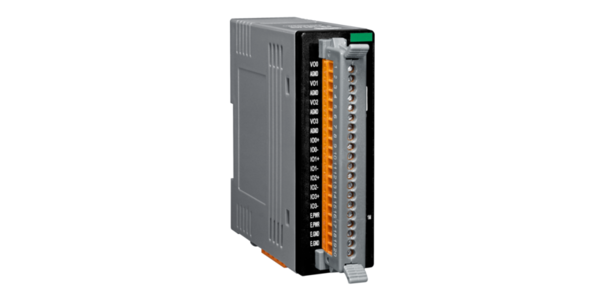

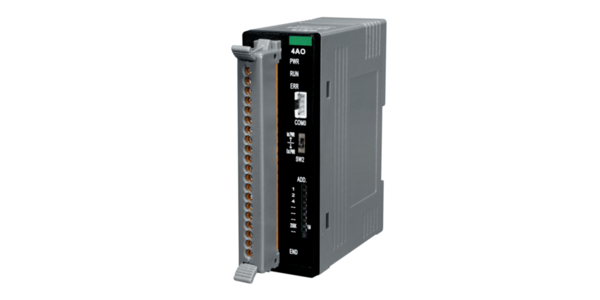

FR-2024iT
절연 통신라인이 있는 4 채널 절연 아날로그 출력 모듈
~ NEW ~
모델 : FR-2024iT

  • 빌트인 유선 FRnet 제어
  • 고속 전송 신뢰성
  • 간단한 동기화 메커니즘
  • 프로토콜 처리에 대한 소프트웨어 오버 헤드 없음
  • 지원 방송 (1 : n 데이터 전송)
  • 출력물을 쉽게 복제
  • 고정 I / O 스캔 타임 및 I / O 동기화
  • DIN 레일 장착 가능





FR-2024iT (0 ~ + 10 V 프로그램 출력 범위를 제공하는 12 비트, 4 채널 아날로그 출력 모듈 DC -10 V DC ~ +10 V DC 0 ~ 5 V DC , -5 V DC를 ~ + 5V DC , 0 ~ + 20mA, + 4mA ~ + 20mA). 전원 켜기 값과 안전 값에 대한 옵션이 있습니다.

FR-2000 I / O 모듈에는 FRnet 인터페이스가 있습니다. 사용자는 여러 개의 FR-2000 모듈을 데이지 체인 방식으로 연결할 수 있습니다. FR-2000을 통해 FRnet을 통해 PC, PAC 및 PLC의 원격 I / O 제어를 쉽게 확장 할 수 있습니다. FR-2017iT / 2024iT의 네트워킹에 관한 추가 정보; I-7188EF, I-8172W 및 FRB-100 / 200 / 200U와 관련된 문헌을 참조하십시오.






아날로그 출력
출력 채널 4
출력 유형 0 ~ 20mA, 4 ~ 20mA, 0 ~ 5V, + / -5V, 0 ~ 10V, + / -10V
해결 12 비트
정확성 +/- 0.1 %의 FSR
제로 드리프트 전압 : +/- 30μV / ° C
전류 : +/- 0.2μA / ° C
스팬 드리프트 +/- 20ppm / ° C
DA 출력 응답 시간 채널당 10ms
프로그래밍 가능한 출력 슬로프 0.125 ~ 2048 mA / 초
0.0625 ~ 1024 V / 초
전압 출력 기능 10V @ 20mA
전류 부하 저항 외부 + 24V : 1050 Ohms
파워 업 및 안전 가치
인터페이스
절연 전압 2500 VDC
2 선 케이블 링 Belden 9841 (2P 트위스트 페어 케이블),
다른 케이블을 사용할 경우 전송 거리가 변경 될 수 있음
이동 거리 맥스. 속도 250K
Max 400m 속도 1M의 경우 100m (기본값)
LED 표시기 전원, 통신 운전, 통신 이상, 종단 저항, 디지털 출력
전송 속도 250Kbps 및 1Mbps (기본값)
DIP 스위치 선택 가능
주기 스캔 시간 2.88ms 속도 250K
0.72ms 속도 1M (기본값)
입력 전압 범위 +10 ~ +30 VDC (비 절연)
전력 소비 최대 2.88W

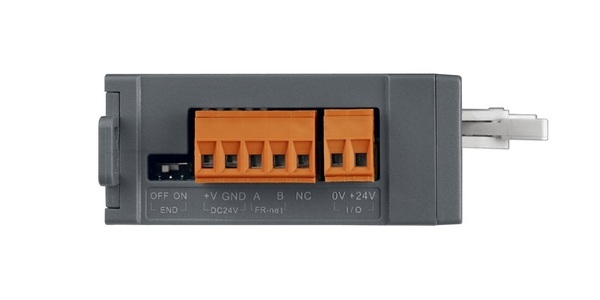

커넥터 5 핀 탈착식 단자대
EMS 보호
ESD (IEC 61000-4-2) 전력선, 통신선 및 각 채널에 대해 4 kV 접촉
무작위 지점 용 8 kV 공기
EFT (IEC 61000-4-4) 파워 라이너의 경우 4kV
서지 (IEC 61000-4-5) 파워 라이너 용 3kV
케이스
기계 플라스틱
인화성 UL 94V-0 자재
치수 (W x H x D) 32.5 x 110 x 102 mm
설치 DIN- 레일
환경
작동 온도 -25 ° C ~ +75 ° C
보관 온도 -30 ° C ~ + 85 ° C
습기 10 % ~ 90 % 비 응축




FR-2024iT 절연 된 통신 라인이있는 4 채널 절연 아날로그 출력 모듈
