FR-2053 / FR-2053T / FR-2053HT

제품명
FR-2053 / FR-2053T / FR-2053HT
용도
Frnet
특성
분산 I/O 모듈
제조사
ICPDAS(대만)
FR-2053 / FR-2053T / FR-2053HT
16 채널 절연 싱크 디지털 입력 분산 I / O 모듈
~ 단계적으로 ~

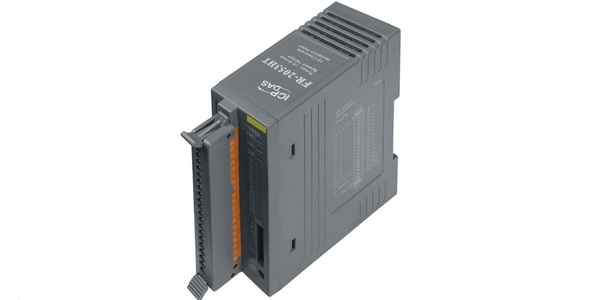

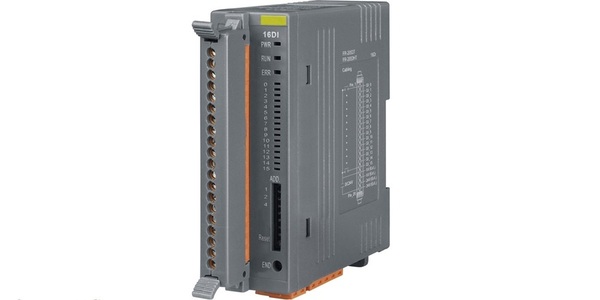

모델 : FR-2053 모델 : FR-2053T / FR-2053HT

  • 내장형 절전 FRnet DI / DO 제어
  • 고속 전송 신뢰성
  • 간단한 동기화 메커니즘
  • 프로토콜 처리에 대한 소프트웨어 오버 헤드 없음
  • 지원 방송 (1 : n 데이터 전송)
  • 출력물을 쉽게 복제
  • 고정 I / O 스캔 타임 및 I / O 동기화
  • DIN 레일 장착 가능





FR-2053 / 2053T / 2053HT에는 16 채널 절연 포토 커플러 입력이 있으며 FR-2057 / 2057T / 2057HT에는 16 채널 절연 포토 커플러 출력이 있습니다. FR-2053 및 FR-2057의 기본 신호 커넥터는 20 핀 헤더입니다. "T"는 나사 고정 터미널 커넥터를 나타내고 "S"는 3- 핀 덮개 커넥터를 나타냅니다. 각 3 핀 커넥터는 Vcc 핀 1 개, 접지 1 개 및 신호 핀 1 개를 가지고 있습니다. 다른 응용 프로그램에 따라 사용자는 적합한 모듈을 선택할 수 있습니다. FR-2000 I / O 모듈에는 FRnet 인터페이스가 있습니다. 사용자는 여러 개의 FR-2000 모듈을 데이지 체인 방식으로 연결할 수 있습니다. FR-2000을 통해 FRnet을 통해 PC, PAC 및 PLC의 원격 I / O 제어를 쉽게 확장 할 수 있습니다. FR-2053 / 2057의 네트워킹에 관한 추가 정보; I-7188EF, I-8172W, FRB-100 / 200U와 관련된 문헌을 참조하십시오.






아날로그 입력
입력 채널 16
입력 유형 싱크 (NPN)
온 전압 레벨 + 20 ~ 24VDC
오프 전압 레벨 최대 + 3VDC
입력 임피던스 4.7 kOhm
턴온 지연 시간 1.0ms 미만
턴 오프 지연 시간 1.0ms 미만
절연 전압 1500Vrms
인터페이스
2 선 케이블 링 2 와이어 케이블 Belden 9841 (2P 트위스트 페어 케이블),
다른 케이블을 사용하면 전송 거리가 변경 될 수 있습니다
이동 거리 맥스. FR-2053 / FR-2053T
최대 400m 100m FR-2053HT 용

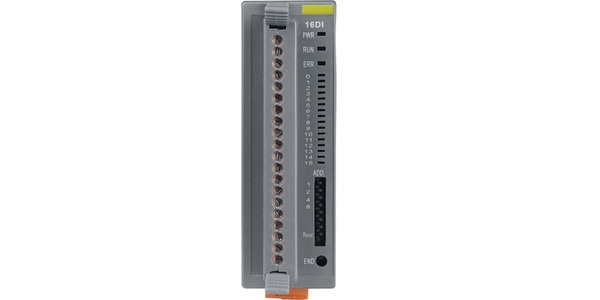

LED 표시기 전원, 통신 운전, 통신 이상, 종단 저항, 디지털 출력
전송 속도 FR-2053 / FR-2053T의 경우 250 kbps FR-2053HT의 경우
1 Mbps
주기적 스캔 시간 FR-2053 / FR-2053T의 경우
2.88ms FR-2053HT의 경우 0.72ms
연결 FR-2053 용 20 핀 헤더

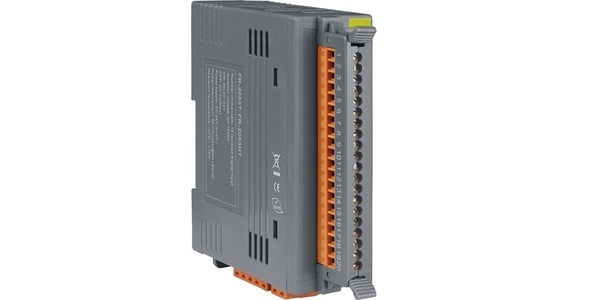

FR-2053T / FR-2053HT 용 탈착식 20 핀 단자대
입력 전압 범위 +10 ~ +24 VDC (비 절연)
전력 소비 2 W Max.
보호 역전 극성 보호
EMS 보호를위한 프레임 접지

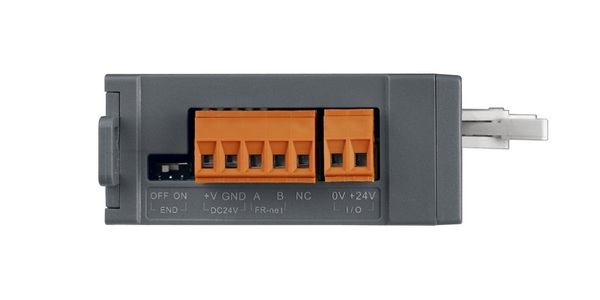

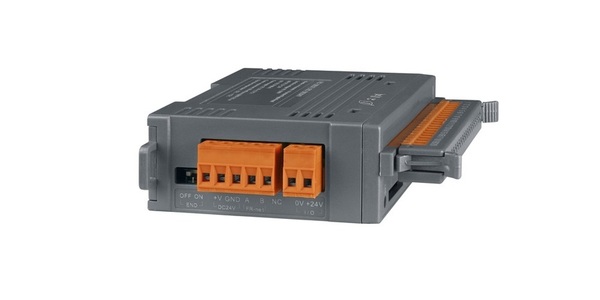

커넥터 5 핀 탈착식 단자대
기계
기계 플라스틱 (인화성 UL 94V-0)
치수 (W x L x H) 33mm x 102mm x 110mm
설치 DIN- 레일
환경
작동 온도 -25 ° C ~ +75 ° C
보관 온도 -30 ° C ~ + 85 ° C
주변 상대 습도 10 % ~ 90 % RH, 비 응축






FR-2053 20 핀 헤더가있는 16 채널 절연 디지털 입력
FR-2053T 20 핀 스크류 터미널 커넥터가있는 16 채널 절연 디지털 입력 모듈
FR-2053HT 20 핀 스크류 터미널 커넥터가있는 16 채널 절연 디지털 입력 모듈
