FR-2053iT

제품명
FR-2053iT
용도
Frnet
특성
분산 I/O 모듈
제조사
ICPDAS(대만)
FR-2053iT

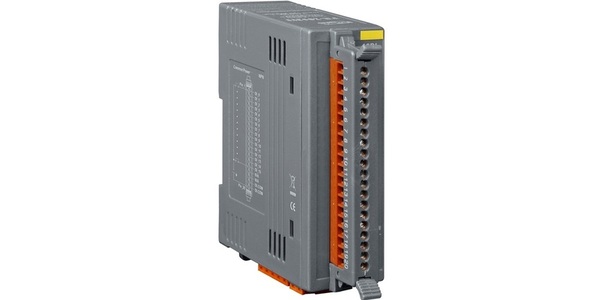

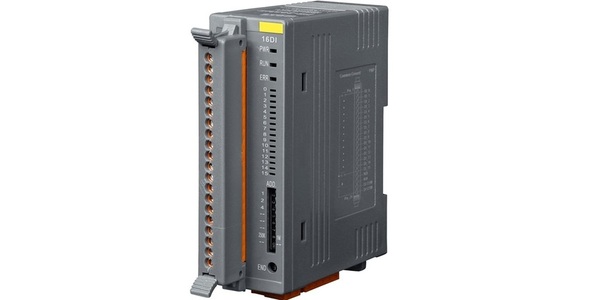

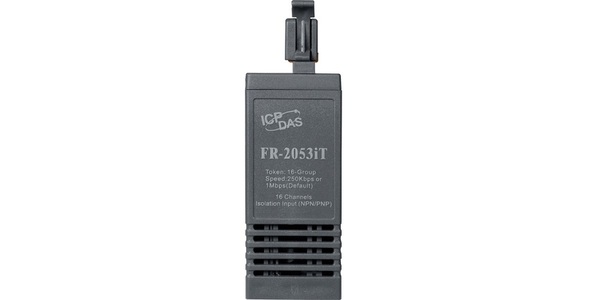

절연 된 통신 라인이있는 16 채널 싱크 / 소스 타입 절연 디지털 입력 모듈
~ NEW ~

모델 : FR-2053iT

  • 내장형 절전 FRnet DI / DO 제어
  • 고속 전송 신뢰성
  • 간단한 동기화 메커니즘
  • 프로토콜 처리에 대한 소프트웨어 오버 헤드 없음
  • 지원 방송 (1 : n 데이터 전송)
  • 출력물을 쉽게 복제
  • 고정 I / O 스캔 타임 및 I / O 동기화
  • DIN 레일 장착 가능





FR-2053iT는 16 채널 절연 싱크 / 소스 입력을 가지고 FR-2057iT는 16 채널 절연 싱크 출력을 가지고 있습니다. FR-2000 I / O 모듈에는 FRnet 인터페이스가 있습니다. 사용자는 여러 개의 FR-2000 모듈을 데이지 체인 방식으로 연결할 수 있습니다. FR-2000을 통해 FRnet을 통해 PC, PAC 및 PLC의 원격 I / O 제어를 쉽게 확장 할 수 있습니다. FR-2053iT / 2057iT의 네트워킹에 관한 추가 정보; I-7188EF, I-8172W, FRB-100 / 200 / 200U와 관련된 문헌을 참조하십시오.




디지털 입력
입력 채널 16 (싱크 / 소스)
입력 유형 하나의 공통 전원 또는 모든 입력에 대한 하나의 공통 접지
온 전압 레벨 + 19V ~ + 30V
오프 전압 레벨 최대 + 11V
입력 임피던스 3.25K 옴, 0.25W
절연 전압 3750Vrms
연결 20 핀 탈착식 단자대
인터페이스
절연 전압 3000Vrms
2 선 케이블 링 Belden 9841 (2P 트위스트 페어 케이블),
다른 케이블을 사용할 경우 전송 거리가 변경 될 수 있음
이동 거리 맥스. 속도 250K
Max 400m 속도 1M의 경우 100m (기본값)

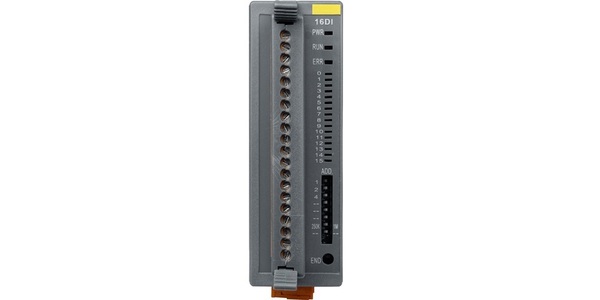

LED 표시기 전원, 통신 운전, 통신 이상, 종단 저항, 디지털 출력
전송 속도 250Kbps 및 1Mbps (기본값)
DIP 스위치 설정
주기적 스캔 시간 2.88ms 속도 250K
0.72ms 속도 1M (기본값)
입력 전압 범위 +10 ~ +30 VDC (비 절연)
전력 소비 2.4 W Max.

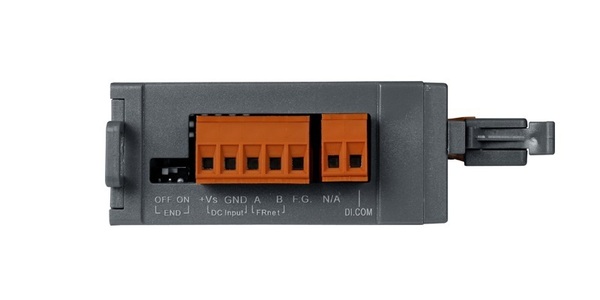

커넥터 5 핀 탈착식 단자대
EMS 보호
ESD 파워 라이너 용 4KV, 통신 회선 및 각 채널
EFT 파워 라이너 용 1KV
큰 파도 파워 라이너 용 0.5KV
케이스
기계 플라스틱 (인화성 UL 94V-0)
인화성 UL 94V-0 자재
치수 32.5mm x 110mm x 102mm (가로 x 세로 x 높이)
설치 DIN- 레일
환경
작동 온도 -25 ° C ~ +75 ° C
보관 온도 -30 ° C ~ + 85 ° C
주변 상대 습도 10 ~ 90 % RH, 비 응축




FR-2053iT 절연 된 통신 라인이있는 16 채널 싱크 / 소스 타입 절연 디지털 입력 모듈
