제품 상세보기

FR-2057TA / FR-2057HTA

제품명
FR-2057TA / FR-2057HTA
용도
Frnet
특성
분산 I/O 모듈
제조사
ICPDAS(대만)

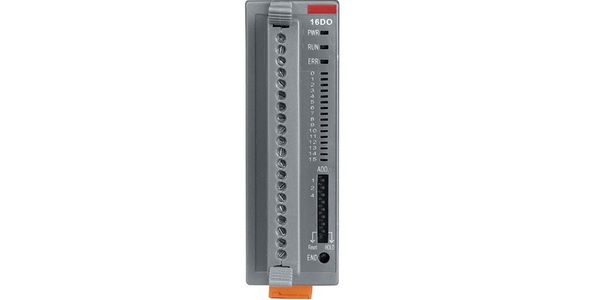

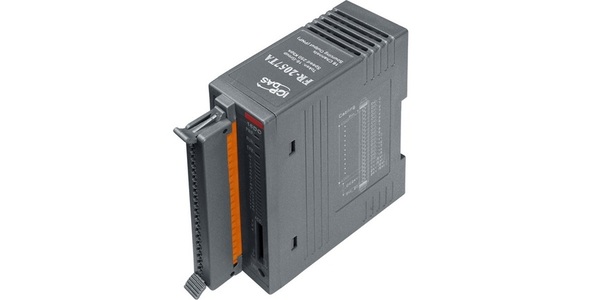

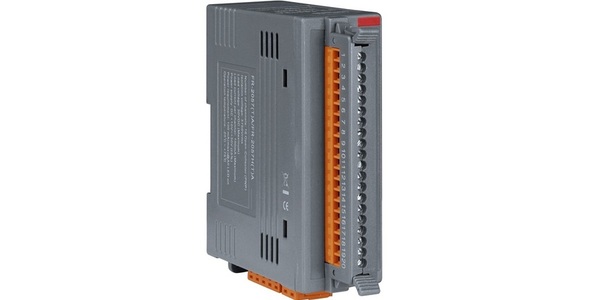

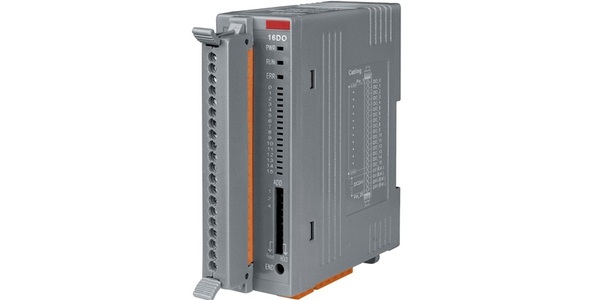

FR-2057TA / FR-2057HTA
16 채널 절연 소스 출력 분산 I / O 모듈

모델 : FR-2057TA / FR-2057HTA

  • 내장형 절전 FRnet DI / DO 제어
  • 고속 전송 신뢰성
  • 간단한 동기화 메커니즘
  • 프로토콜 처리에 대한 소프트웨어 오버 헤드 없음
  • 지원 방송 (1 : n 데이터 전송)
  • 출력물을 쉽게 복제
  • 고정 I / O 스캔 타임 및 I / O 동기화
  • DIN 레일 장착 가능





FR-2053TA / FR-2053HTA에는 16 채널 절연 싱크 / 소스 입력이 있으며 FR-2057TA / FR-2057HTA에는 16 채널 절연 소스 출력이 있습니다. FR-2000 I / O 모듈에는 FRnet 인터페이스가 있습니다. 사용자는 여러 개의 FR-2000 모듈을 데이지 체인 방식으로 연결할 수 있습니다. FR-2000을 통해 FRnet을 통해 PC, PAC 및 PLC의 원격 I / O 제어를 쉽게 확장 할 수 있습니다. FR-2053TA / 2057TA의 네트워킹에 관한 추가 정보; I-7188EF, I-8172W, FRB-100200U와 관련된 문헌을 참조하십시오.




디지털 출력
출력 채널 16
출력 유형 소스, 오픈 콜렉터 (PNP)
부하 전압 30 VDC , 최대
부하 전류 최대 100mA
절연 전압 3750Vrms
인터페이스
2 선 케이블 링 2 와이어 케이블 Belden 9841 (2P 트위스트 페어 케이블),
다른 케이블을 사용하면 전송 거리가 변경 될 수 있습니다
이동 거리 맥스. FR-2057TA
최대 400m 100m FR-2057HTA 용
LED 표시기 전원, 통신 운전, 통신 이상, 종단 저항, 디지털 입력
전송 속도 FR-2057TA의 경우 250 kbps FR-2057HTA의 경우
1 Mbps
주기적 스캔 시간 FR-2057TA의 경우
2.88ms FR-2057HTA의 경우 0.72ms
연결 탈착식 20 핀 단자대
입력 전압 범위 +10 ~ +30 VDC (비 절연)
전력 소비 2.4 W Max.
보호 역전 극성 보호
EMS 보호를위한 프레임 접지

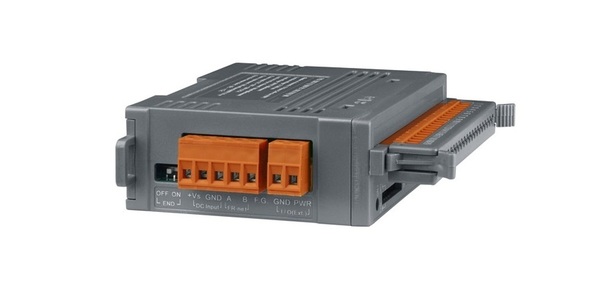

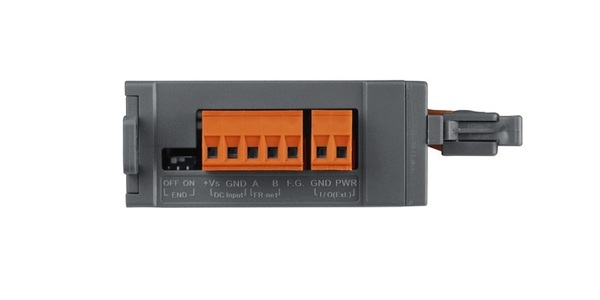

커넥터 5 핀 탈착식 단자대
기계
포장 플라스틱 (인화성 UL 94V-0)
치수 33mm x 102mm x 110mm
설치 DIN- 레일
환경
작동 온도 -25 ° C ~ +75 ° C
보관 온도 -30 ° C ~ + 85 ° C
주변 상대 습도 10 % ~ 90 % RH, 비 응축




FR-2057TA 20 핀 스크류 터미널 커넥터가있는 16 채널 격리 소스 출력 모듈
FR-2057HTA 20 핀 스크류 터미널 커넥터가있는 16 채널 격리 소스 출력 모듈
