PM-3133 3 상 스마트 전력 측정기 |
|

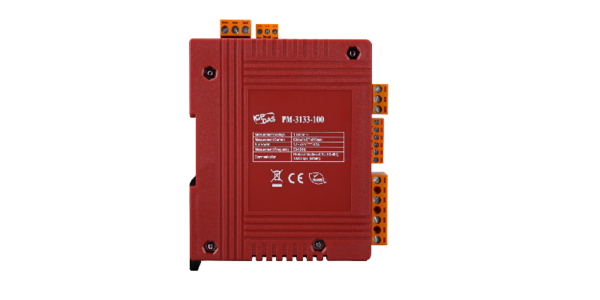

모델 : PM-3133-100
|
모델 : PM-3133P
|
ICP DAS는 3 상 전력 측정을 위한 실시간 전기 사용량에 대한 액세스를 제공하는 가장 강력하고 비횽 효율적인 첨단 스마트 전력 미터 PM-3133 시리즈를 제공합니다.
PM-3133 시리즈는 높은 정확도(<0.5 %, PF = 1)로 저전압 1 차측 / 또는 중전압 / 고전압 2 차측에 모두 적용할 수 있으며, 사용자가 안정적이고 정확한 에너지 소비 판독 값을 작동 중인 모니터링 장비에서 실시간으로 얻을 수 있습니다.

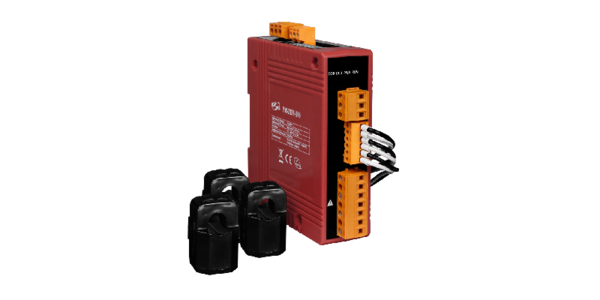

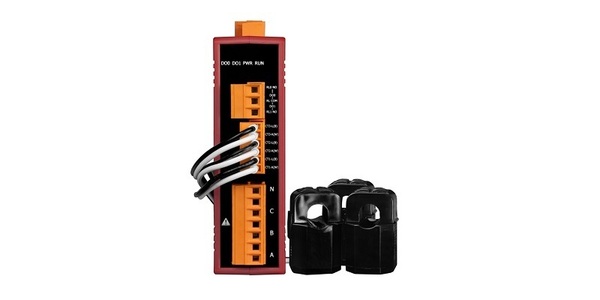

이러한 소형 크기와 비용 효율적인 파워 미터에는 혁신적인 유선 클립- 온 CT (다양한 유형, 최대 400A의 입력 전류 지원)가 장착되어 있습니다. 이 제품은 10 ~ 500 VAC의 넓은 입력 전압 범위에서 작동하므로 전세계 호환성을 보장합니다. 또한 2 채널 릴레이 출력으로 경보 메시지를 위한 사이렌 또는 조명과 연결될 수 있습니다. 또한 Modbus RTU, Modbus TCP 또는 CANopen 프로토콜을 지원합니다.
모델명 | PM-3133 | PM-3133-MTCP | PM-3133-CPS | |
AC 전력 측정 | ||||
배선 | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT | |||
입력 전압 | 10 ~ 500V | |||
입력 전류 | CTØ10 mm (60 A); CTØ16 mm (100 Å); CTØ24 mm (200 A); CTØ36 mm (300 A); CTØ36 mm (400 A) | |||
입력 주파수 | 50/60 Hz | |||
W 정확도 | 0.5 %보다 우수 (PF = 1) | |||
전력 파라미터 측정 | 유효 RMS 전압, 유효 RMS 전류, 유효 전력 (kW), 유효 전력 (kWh), 피상 전력 (kVA), 피상 에너지 (kVAh), 무효 전력 (kVAR), 무효 에너지 (kVARh) 역률 (PF), 주파수 | |||
데이터 업데이트 속도 | 1 초 | |||
통신 | ||||
RS-485 | 프로토콜 | Modbus-RTU | - | - |

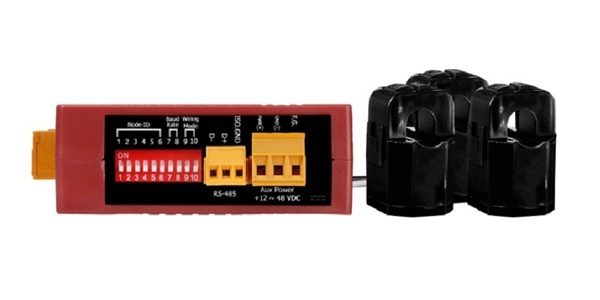

전송 속도 | 9600,19200 (기본값), 38400, 115200; DIP 스위치 선택 가능 |
- | - | |
데이터 형식 | N, 8,1 (기본값); N, 8,2; E, 8,1; E, 8,2; O, 8,1; O, 8, 2 | - | - | |
절연 | 3000 VDC | - | - | |
이더넷 (PoE) | 프로토콜 | - | MODBUS TCP ; 100 Mbps의 속도 | - |
CANopen | 프로토콜 | - | - | CAN 및 CANopen |
전송 속도 | - | - | 125 k (기본값), 250 k, 500 k, 1M; DIP 스위치 선택 가능 |
|
절연 | - | - | 3000 VDC | |
경보 출력 | ||||
전원 릴레이 | Form A (정상 개방) x 2; 릴레이 접촉 전압 범위 : 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC | |||
전원 | ||||
입력 범위 | +12 ~ 48 VDC | |||
전력 소비 | 2W | |||
기계 | ||||
포장 | 플라스틱 | |||
치수 (W x L x H) | 127 mm x 105 mm x 33 mm | |||
모듈 설치 | DIN 레일 마운팅 | |||
CT 설치 | 클립 온 | |||
환경 | ||||
작동 온도 | -20 ~ + 70 °C | |||
보관 온도 | -25 ~ + 80 °C | |||
습도 | 10 % ~ 90 % RH, 비 응축 |
RS-485 인터페이스 | |
PM-3133P | Modbus RTU, 3 상 전력계 (CT가없는 경우, PM-3133P는 333mV CT에 직접 연결해야 함) |
PM-3133-100 | Modbus RTU, 3 상 전력계; 60A CT (내경 10mm, 선 리드 1.8m) x 3 |
PM-3133-160 | Modbus RTU, 3 상 전력계; 100A CT 포함 (내경 16mm, 선 리드 1.8m) x 3 |
PM-3133-240 | Modbus RTU, 3 상 전력계; 200A CT 포함 (내경 24mm, 선 리드 1.8m) x 3 |
PM-3133-100P | Modbus RTU, 3 상 전력계; 60A CT (내경 10mm, 와이어 리드 4m) x 3 포함 |
PM-3133-160P | Modbus RTU, 3 상 전력계; 100A CT 포함 (내경 16mm, 리드선 4m) x 3 |
PM-3133-240P | Modbus RTU, 3 상 전력계; 200A CT (내경 24mm, 와이어 리드 4m) x 3 포함 |
PM-3133-360P | Modbus RTU, 3 상 전력계; 300A CT (내경 36mm, 와이어 리드 4m) x 3 포함 |
PM-3133-400P | Modbus RTU, 3 상 전력계; 400A CT (내경 36mm, 와이어 리드 4m) x 3 |
이더넷 인터페이스 | |
PM-3133P-MTCP | Modbus TCP, 3 상 전력계 (CT가없는 경우, PM-3133P-MTCP는 333mV CT에 직접 연결해야 함) |
PM-3133-100-MTCP | Modbus TCP, 3 상 전력계; 60A CT (내경 10mm, 선 리드 1.8m) x 3 |
PM-3133-160-MTCP | Modbus TCP, 3 상 전력계; 100A CT 포함 (내경 16mm, 선 리드 1.8m) x 3 |
PM-3133-240-MTCP | Modbus TCP, 3 상 전력계; 200A CT 포함 (내경 24mm, 선 리드 1.8m) x 3 |
PM-3133-360P-MTCP | Modbus TCP, 3 상 전력계; 300A CT (내경 36mm, 와이어 리드 4m) x 3 포함 |
PM-3133-400P-MTCP | Modbus TCP, 3 상 전력계; 400A CT (내경 36mm, 와이어 리드 4m) x 3 |
CANopen 인터페이스 | |
PM-3133-100-CPS | CANopen, 3 상 전력계; 60A CT (내경 10mm, 선 리드 1.8m) x 3 |
PM-3133-160-CPS | CANopen, 3 상 전력계; 100A CT 포함 (내경 16mm, 선 리드 1.8m) x 3 |
PM-3133-240-CPS | CANopen, 3 상 전력계; 200A CT 포함 (내경 24mm, 선 리드 1.8m) x 3 |
PM-3133-360P-CPS | CANopen, 3 상 전력계; 300A CT (내경 36mm, 와이어 리드 4m) x 3 포함 |
PM-3133-400P-CPS | CANopen, 3 상 전력계; 400A CT (내경 36mm, 와이어 리드 4m) x 3 |
