제품 상세보기

PMC-2241

제품명
PMC-2241
용도
전력계 집선장치
특성
전력계 집선장치 [Power Meter Concentrator] 시리즈
제조사
ICPDAS(대만)

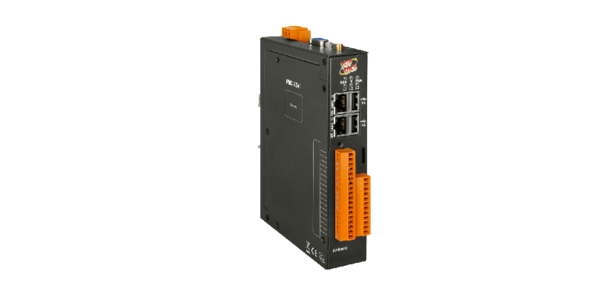

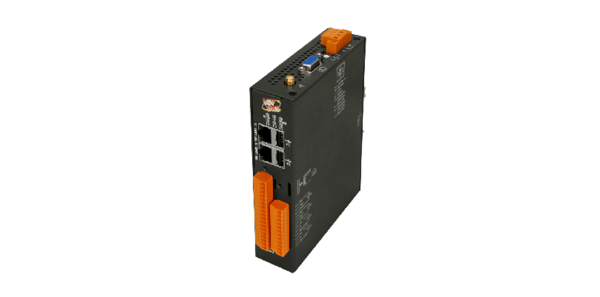

PMC-2241

산업용 IoT 전력계 집중 장치

   조작    데이터 시트    icon_tool    펌웨어



pmc2241



  • 브라우저를 사용하여 시스템 작업을 수행하는 추가 소프트웨어 도구가 필요하지 않습니다.
  • 최대 24 개의 ICP DAS Modbus 파워 미터 (최대 16 개의 ICP DAS Modbus TCP 파워 미터 포함) 및 8 개의 Modbus I / O 모듈을 지원합니다.
    • COM3 및 COM4 인터페이스는 Max에 연결할 수 있습니다. 개별적으로 16 개의 전력계.
    • 최대 4 개의 ICP DAS PM-4324 시리즈 전력계를 지원합니다.
  • 실시간 또는 과거 전력 데이터 표시; 전력 데이터 통계 보고서를 제공합니다.
  • 분리 후 네트워크 재개시 데이터 파일 자동 회송 및 복구
  • 전력 수요 관리를위한 IF-THEN-ELSE 로직 엔진 내장
  • 전자 메일, SMS 또는 LINE을 통해 경보 메시지 알림 기능을 제공하십시오.
  • Modbus I / O 모듈을 통해 전원 상태에 따라 장치 작동을 조정합니다.
  • I / O 모듈 (장치) 작업을위한 일정 기능 제공
  • SCADA와의 완벽한 통합을위한 Modbus TCP / RTU 슬레이브 프로토콜 지원
  • SNMP 및 MQTT 프로토콜 지원
  • IoT Cloud Platform (Microsoft Azure 및 IBM Bluemix)에 대한 지원 연결; ICP DAS IoTstar Cloud 소프트웨어를 지원하십시오.





PMC-2241은 업계 4.0 시대의 에너지 절약 및 탄소 저감 추세를 충족시키는 차세대 Power Meter Concentrator입니다. RS-485 또는 이더넷 인터페이스를 통해 ICP DAS 전력계와 유연하게 통합되며 장치의 전력 소비량 측정, 에너지 사용량 분석, 전력 요구 관리 및 경보 알림 기능과 같은 다양한 기능을 제공합니다. PMC-2241은 Micro SD 카드가 내장되어 있습니다. 전력계에서 전력 데이터를 검색 한 후 전력 데이터를 데이터 로그 파일에 저장하고 데이터 분석 및 통계를 위해 백 엔드 관리 센터에 자동으로 데이터 로그 파일을 보냅니다.

PMC-2241은 사용자 친화적이고 직관적 인 웹 사이트 인터페이스를 제공하므로 사용자는 단 몇 번의 클릭만으로 에너지 모니터링 및 관리 시스템을 구현할 수 있습니다. 프로그래밍이 필요 없습니다. ICP DAS XV-Board 및 M-7000 I / O 모듈 외에도 PMC-2241은 표준 Modbus TCP / RTU 슬레이브 모듈에 연결할 수 있습니다. I / O 모듈 및 IF-THEN-ELSE 로직 룰 실행, Email / SMS / LINE 등의 알람 통지 기능과 같은 기능을 통해 PMC-2241은 더 많은 전력 수요 관리 및 경보 통지 기능을 제공합니다. 필요한 경우 장치의 부하 차단을 수행 할 수 있으며 장치의 전력 소비를 실시간으로 모니터링하고 제어 할 수 있습니다.

또한 PMC-2241은 백엔드 SCADA / MES / IT / IoT / Network Management 시스템과의 완벽한 통합을 위해 Modbus TCP / RTU, SNMP, FTP 및 MQTT 프로토콜을 지원합니다. 따라서 관리자는 각 장치의 전력 소비 상태를 모니터링하고 전력 정보의 통계 및 분석을 수행하여 전기 요금의 전반적인 효율성을 향상시켜 전력 요금을 절약 할 수 있습니다. 이러한 모든 기능 덕분에 PMC-2241은 산업 4.0 시대의 에너지 모니터링 및 관리 애플리케이션에서 전력 계량기의 완벽한 집중 장치가되었습니다.

지원되는 전력 계통 목록 :

Modbus RTU : PM-3112 / PM-3114 / PM-3133 / PM-3033 / PM-4324 / PM-4324A

Modbus TCP : PM-3112-MTCP / PM- MTCP / PM-3033-MTCP / PM-4324-MTCP




pmc2241sys




모델 PMC-2241
시스템 소프트웨어
임베디드 서비스 PMC 런타임, 웹 서버, FTP 서버
CPU 모듈
CPU 32 비트 ARM CPU, 1GHz
확장 플래시 메모리 1 개의 4GB microSD 카드가있는 microSD 소켓 (최대 32GB microSDHC 카드 지원)
LED 표시기 예. 전원 및 시스템 상태 LED
통신 포트
이더넷 RJ-45 x 2, 10/100/1000 기반 -TX (자동 협상, 자동 MDI / MDI-X, LED 표시 등)
COM 1 예약석
COM 2 RS-232 (TxD, RxD, GND), 비 절연, 속도 : 최대 115200 bps.
COM 3 RS-485 (Data +, Data-), 비 절연, 속도 : 최대 115200 bps.
COM 4 RS-485 (데이터 +, 데이터 -), 절연 된 2500VDC, 속도 : 최대 115200bps.
기계
치수 (W x L x H) 33 mm × 160 mm × 129 mm
설치 DIN 레일 마운팅
환경
작동 온도 -25 ~ +75 ° C
보관 온도 -40 ~ + 80 ° C
주변 상대 습도 10 ~ 90 % RH (비 응축)
입력 범위 +12 ~ +48 VDC
소비 4.8W

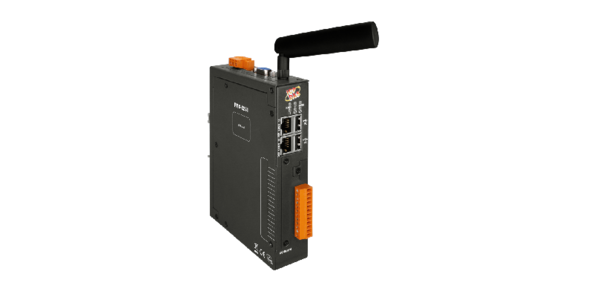

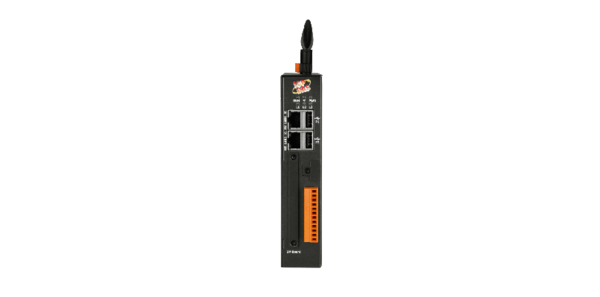

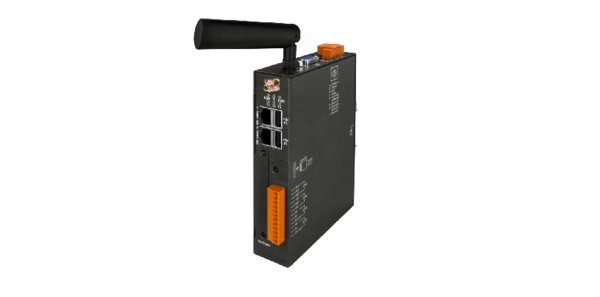

4G 통신 모듈 (옵션)
3G 주파수 대역 4GE : WCDMA 850/900/2100 MHz.
4GC : WCDMA 900/2100 MHz, TDSCDMA 1900/2100 MHz; CDMA2000 (BC0) 800 MHz.
4G 주파수 대역 4GE : FDD LTE : B1 / B3 / B5 / B7 / B8 / B20 MHz.
4GC : FDD LTE : B1 / B3 / B8 MHz; TDD LTE : B38 / B39 / B40 / B41 MHz.





PMC-2241 CR 산업용 IoT 전력계 집중 장치 (RoHS)





파워 미터 Modbus RTU : PM-3033, PM-3133, PM-3112, PM-3114, PM-4324
Modbus TCP : PM-3033-MTCP, PM-3133-MTCP, PM-3112-MTCP, PM-3114-MTCP, PM -4324-MTCP
DP-660 24VDC / 2.5A, 60W 및 5VDC / 0.5A, 2.5W 전원 공급 장치 (DIN 레일 장착 포함)
DP-1200 CR 24 VDC / 5.0 A, 120 W 전원 공급 장치 (DIN 레일 장착 포함) (RoHS)
MDR-20-24 CR 24VDC / 1.0A, DIN 레일 장착 24W 전원 공급 장치 (RoHS)
MDR-60-24 CR 24VDC / 2.5A, 60W 전원 공급 장치 (DIN 레일 장착 포함) (RoHS)
