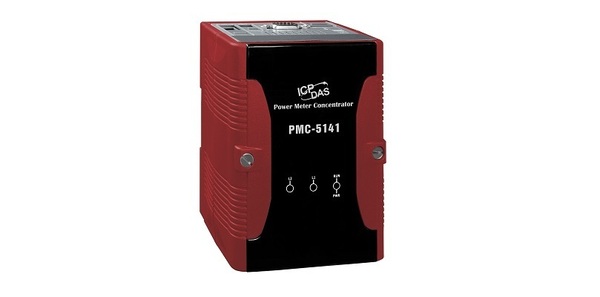

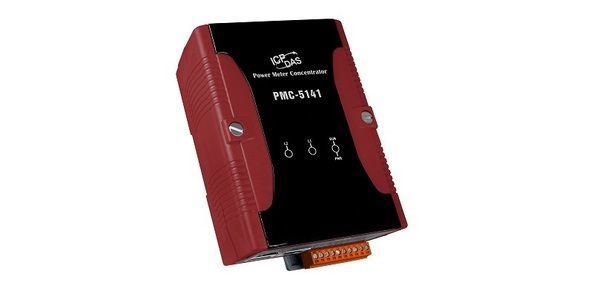

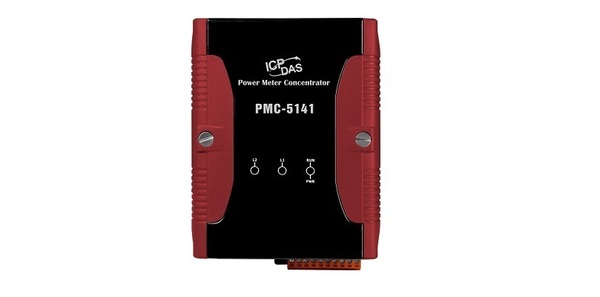

PMC-5141

제품명
PMC-5141
용도
전력계 집선장치
특성
전력계 집선장치 [Power Meter Concentrator] 시리즈
제조사
ICPDAS(대만)

PMC-5141



     조작      데이터 시트



오후 5시 51 분





  • 내장형 웹 서버를 사용하면 프론트 엔드 파워 미터의 매개 변수를 설정하고 브라우저를 통해 전원 데이터를 볼 수 있습니다
  • 실시간 데이터를 실시간 트렌드 또는 히스토리 트렌드에 즉시 표시
  • 제공 전력 데이터 보고서 생성기 기능 (일일 보고서 및 월별 보고서)
  • 전원 데이터를 저장하기위한 내장형 MicroSD 카드 슬롯
  • 데이터 집계 및 분석을 위해 전력 데이터 파일을 백엔드 FTP 서버 소프트웨어로 정기적으로 전송합니다.
  • 지원 전자 우편 & SMS 메시지 경보 통지 기능 (SMS 메시지는 ICP DAS GTM-201-USB와 작동해야 함)
  • 손쉬운 HMI 인터페이스 설계를위한 플래시 HMI 툴 제공
  • SCADA 소프트웨어와의 완벽한 통합을 가능하게하는 Modbus TCP 슬레이브 기능 제공
  • 데이터베이스 시스템에 전원 데이터를 가져 오도록 PMC 데이터 서버 정렬





PMC-5141은 RS-485를 통해 ICP DAS 스마트 파워 미터 PM-213x 및 PM-311x에 연결되어 장치의 전원 데이터를 읽습니다. 그런 다음 전력 데이터를 저장하고 추가 데이터 통합 ​​및 분석을 위해 백엔드 FTP 서버 또는 SCADA 소프트웨어로 데이터를 보냅니다. 또한 PMC-5141은 전력 수요 관리 및 경보 통지 기능을 제공합니다. PMC-5141은 웹 서버가 내장되어있어 사용자가 브라우저를 통해 PMC-5141에 연결하여 전원 데이터를 보거나 컨트롤러에 대한 매개 변수를 설정하거나 장치의 실시간 또는 과거 전력 데이터를 볼 수 있습니다. Flash HMI Tools 기능을 사용하여 사용자는 몇 번의 클릭만으로 특정 전력 모니터링 페이지를 쉽게 설계 할 수있었습니다. 또한 PMC-5141은 Modbus TCP Slave 기능을 제공합니다. SCADA 소프트웨어 또는 HMI 디바이스가 PMC-5141에 연결되어 Modbus TCP 프로토콜을 통해 프런트 엔드 전력계 데이터를 얻을 수 있습니다. 시스템 개발의 전 과정 동안 프로그래밍이 필요하지 않습니다. 웹 페이지에서 몇 번의 클릭만으로 설정을 완료하고 추가 분석을 위해 데이터베이스에 장치의 전원 데이터를 저장합니다.

지원되는 전력계 목록 : PM-2133 / PM-3133 / PM-3112 / PM-3114 (RS-485 인터페이스 포함)




pmc5141sys




모델 PMC-5141
시스템 소프트웨어
운영 시스템 Windows CE OS
.Net Compact Framework 2.0
내장형 서버 PMC 런타임, 웹 서버 및 FTP 서버
CPU 모듈
CPU 32 비트 ARM CPU
SDRAM 128MB
플래시 64MB (OS 32MB, 시스템 디스크 및 시스템 레지스트리 32MB)
EEPROM 16KB, 데이터 보유 기간 : 40 년; 1,000,000 개의 지우기 / 쓰기 사이클

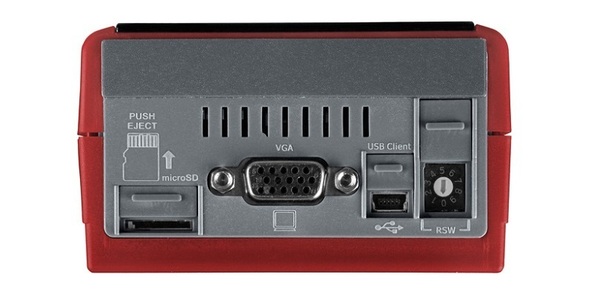

확장 플래시 메모리 1 개의 4GB microSD 카드가있는 microSD 소켓 (최대 16GB microSDHC 카드 지원)
RTC (실시간 클록) 초, 분, 시간, 날짜, 요일, 월, 연도 제공
LED 표시기 전원 및 작동 LED 1 개
로터리 스위치 예 (0 ~ 9)
VGA 및 통신 포트
VGA 예, 해상도 : 640 × 480/800 × 600

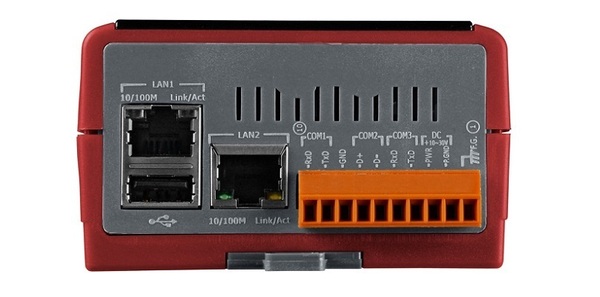

이더넷 RJ-45 x 2, 10/100 Base-TX (자동 협상, 자동 MDI / MDI-X, LED 표시기)
* PMC-5141은 LAN1
USB 1.1 (클라이언트) 1
USB 1.1 (호스트) 1, SMS 기능을위한 GTM-201-USB 연결
COM 1 RS-232 (RxD, TxD 및 GND); 비 격리 된
COM 2 RS-485 (D +, D-); 2500 V DC ; 절연
* PMC-5141은 COM2를 통해 최대 16 개의 ICP DAS 파워 미터에 연결할 수 있습니다.
COM 3 RS-232 (RxD, TxD 및 GND); 비 격리 된
기계
치수 (W x L x H) 91mm x 126mm x 52mm

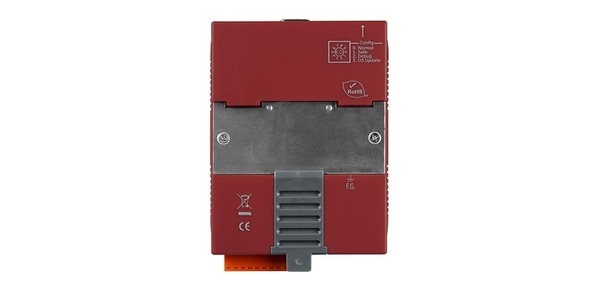

설치 DIN 레일 마운팅
환경
작동 온도 -25 ~ +75 ° C
보관 온도 -30 ~ + 80 ° C
주변 상대 습도 10 ~ 90 % RH (비 응축)
입력 범위 +10 ~ +30 V DC
외딴 1 kV
전력 소비 4.8 W (0.2 A @ 24 V DC )





PMC-5141-TC CR 전력계 집중 장치 (중국어 번체) (RoHS)
PMC-5141-SC CR 전력계 집중 장치 (중국어 간체) (RoHS)
PMC-5141-KR CR 전력계 집중 장치 (영어) (RoHS)





파워 미터 Modbus RTU : PM-2133, PM-311x
DP-660 24 V DC /2.5 A, 60 W 및 5 V DC /0.5 A, 2.5 W 이중 출력 전원 공급 장치 (DIN 레일 장착)
DP-1200 CR 24 V DC /5.0 A, 120 W 전원 공급 장치 (DIN 레일 장착) (RoHS)
MDR-20-24 CR 24 V DC /1.0 A, 24 W 전원 공급 장치 (DIN 레일 장착) (RoHS)
MDR-60-24 CR 24 V DC /2.5 A, 60 W 전원 공급 장치 (DIN 레일 장착) (RoHS)
GTM-201-USB CR 산업용 쿼드 밴드 GPRS / GSM 모뎀, USB 포트 포함
