제품 상세보기

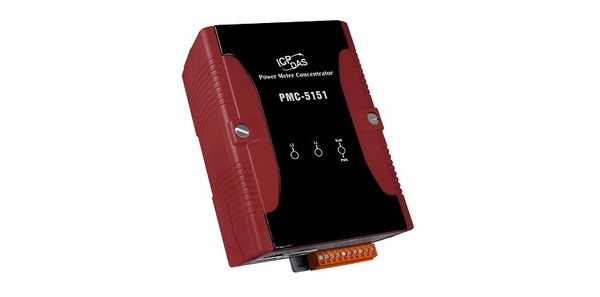

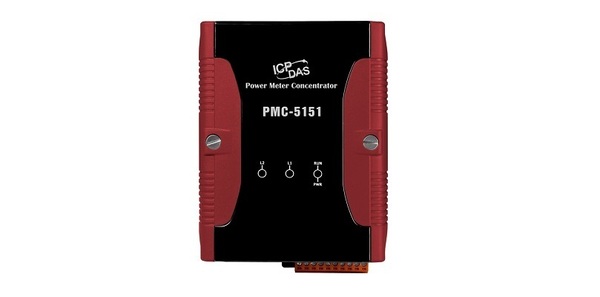

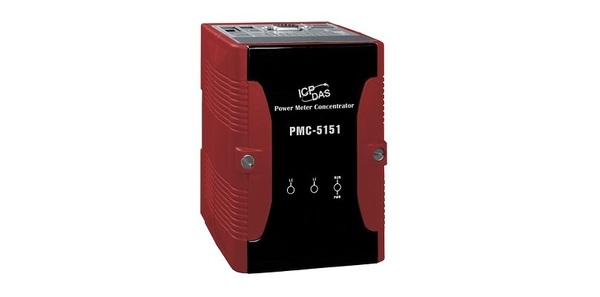

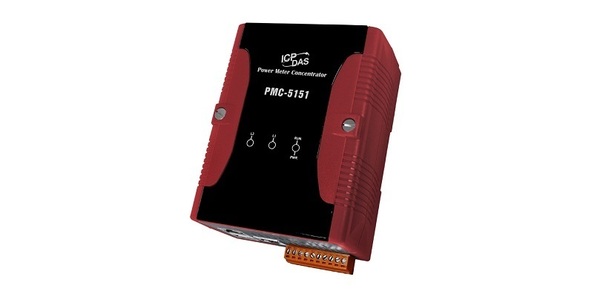

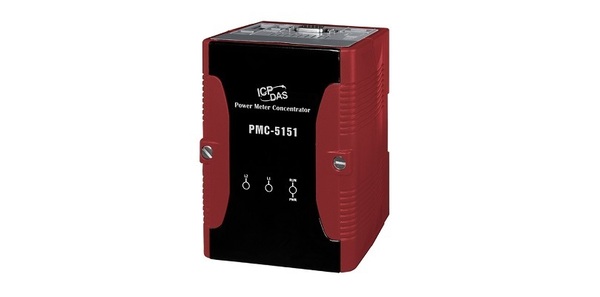

PMC-5151

제품명
PMC-5151
용도
전력계 집선장치
특성
전력계 집선장치 [Power Meter Concentrator] 시리즈
제조사
ICPDAS(대만)

PMC-5151

전력계 집중 장치

    조작     데이터 시트     icon_tool     펌웨어



오후 5시 51 분





  • 브라우저를 사용하여 시스템 작업을 수행하는 추가 소프트웨어 도구가 필요하지 않습니다.
  • 최대 24 개의 ICP DAS Modbus TCP / RTU 파워 미터 (최대 16 개의 Modbus TCP 파워 미터 포함) 및 8 개의 Modbus I / O 모듈 지원
    • COM2 및 COM3 인터페이스는 Max에 연결할 수 있습니다. 개별적으로 16 개의 전력계
    • 최대 4 개의 ICP DAS PM-4324 시리즈 전력계 지원
  • 실시간 또는 과거 전력 데이터 표시 (데이터 테이블 또는 차트 형식으로)
  • 전력 데이터 통계 보고서 제공 (매일 및 월간 보고서)
  • 분리 후 네트워크 재개시 데이터 파일 자동 회송 및 복구
  • 전력 수요 관리를위한 IF-THEN-ELSE 로직 엔진 내장
  • 이메일 또는 SMS를 통해 알람 메시지 알림 기능 제공 (SMS 메시지 전송의 경우 GTM-203M-3GWA 필요)
  • Modbus I / O 모듈을 통해 전원 상태에 따라 장치 작동을 조정합니다.
  • I / O 모듈 (장치) 작업을위한 일정 기능 제공
  • SCADA와의 완벽한 통합을위한 Modbus TCP / RTU 슬레이브 프로토콜 지원
  • 표준 SNMP 프로토콜 지원
  • PMC Data Server 소프트웨어를 사용하면 전원 데이터를 데이터베이스로 가져올 수 있습니다.





PMC-5151은 ICP DAS에서 개발 한 웹 기반 지능형 전력계 집중 장치입니다. 웹 페이지 인터페이스를 제공하며 전력 데이터 수집, 로직 제어, 전력 요구 관리, 데이터 로거 및 알람 통지 기능과 같은 다양한 기능을 제공합니다 .PMC-5151을 사용하면 RSP-485 또는 이더넷 인터페이스를 통해 ICP DAS 스마트 파워 미터에 연결할 수 있습니다 전력 계량기에 의해 측정 된 장치의 전력 데이터; 데이터 로거 파일에 전력 값을 실시간으로 기록합니다. 또한 데이터 로거 파일 자동 송신 기능을 제공합니다. PMC 데이터 서버 소프트웨어 또는 SCADA 소프트웨어와 함께 전원 데이터를 수집하고 분석 할 수 있습니다.

PMC-5151에는 전원 데이터를보고 시스템 매개 변수를 설정하기 위해 브라우저를 통해 PMC-5151에 직접 연결할 수있는 내장 웹 서버가 장착되어 있습니다. 또한 Modbus TCP / RTU 슬레이브 기능을 제공하므로 SCADA 소프트웨어 또는 HMI 디바이스가 Modbus TCP / RTU 프로토콜을 통해 장치의 실시간 전력 데이터를 얻기 위해 PMC-5151에 연결할 수 있습니다.

ICP DAS XW-Board 및 M-7000 I / O 모듈 외에도 PMC-5151은 표준 Modbus TCP / RTU 슬레이브 모듈에 연결할 수 있습니다. I / O 모듈과 IF-THEN-ELSE 논리 규칙 실행 및 전자 메일 / SMS / SNMP 트랩을 포함한 경보 통지 기능과 같은 기능을 통해 PMC-5151은 더 많은 전력 수요 관리 및 경보 통지 기능을 제공하며, 필요한 경우 장치의 부하 차단을 수행 할 수 있으며 장치의 전력 소비를 실시간으로 모니터링하고 제어 할 수 있습니다.

지원되는 전력 계통 목록 :

Modbus RTU : PM-3112 / PM-3114 / PM-3133 / PM-3033 / PM-4324 / PM-4324A

Modbus TCP : PM-3112-MTCP / PM- MTCP / PM-3033-MTCP / PM-4324-MTCP





pmc5151sys




모델 PMC-5151
시스템 소프트웨어
OS Windows CE OS
임베디드 서비스 PMC 런타임, 웹 서버, FTP 서버
CPU 모듈
CPU 32 비트 ARM CPU
SDRAM 128MB
플래시 64MB
확장 플래시 메모리 1 개의 4GB microSD 카드가있는 microSD 소켓
(최대 16GB microSDHC 카드 지원)
LED 표시기 전원 및 작동 LED 1 개
로터리 스위치 예 (0 ~ 9)
통신 포트
이더넷 RJ-45 x 2, 10/100 Base-TX
(자동 협상, 자동 MDI / MDI-X, LED 표시 등)
USB 1.1 (클라이언트) 1
USB 1.1 (호스트) 1
COM 1 RS-232 (RxD, TxD 및 GND); 비 격리; SMS 모뎀 (GTM-203M-3GWA)에 연결할 수 있습니다.
COM 2 RS-485 (D +, D-); 2500VDC; 외딴
COM 3 RS-485 (D +, D-); 2500VDC; 외딴
기계
치수 (W x L x H) 91mm x 126mm x 52mm
설치 DIN 레일 마운팅
환경
작동 온도 -25 ~ +75 ° C
보관 온도 -30 ~ + 80 ° C
주변 상대 습도 10 ~ 90 % RH (비 응축)
입력 범위 +10 ~ + 30VDC
격리 1 kV
소비 4.8 W (0.2 A @ 24 VDC)





PMC-5151-KO CR 전력계 집중 장치 (영어) (RoHS)





파워 미터 Modbus RTU : PM-3033, PM-3133, PM-3112, PM-3114, PM-4324
Modbus TCP : PM-3033-MTCP, PM-3133-MTCP, PM-3112-MTCP, PM-3114-MTCP, PM -4324-MTCP
DP-660 24VDC / 2.5A, 60W 및 5VDC / 0.5A, 2.5W 전원 공급 장치 (DIN 레일 장착 포함)
DP-1200 CR 24 VDC / 5.0 A, 120 W 전원 공급 장치 (DIN 레일 장착 포함) (RoHS)
MDR-20-24 CR 24VDC / 1.0A, DIN 레일 장착 24W 전원 공급 장치 (RoHS)
MDR-60-24 CR 24VDC / 2.5A, 60W 전원 공급 장치 (DIN 레일 장착 포함) (RoHS)
GTM-203M-3GWA CR 산업용 쿼드 밴드 3G WCDMA 모뎀 (RoHS)
