DN-831I-100V/DNM-831I-100V 시리즈
- 제품명
- DN-831I-100V/DNM-831I-100V 시리즈
- 용도
- 전압 감쇠기 및 전류 변압기
- 특성
- 1-채널 전압 감쇠기 및 1-채널 전류 변압기
- 제조사
- ICPDAS(대만)

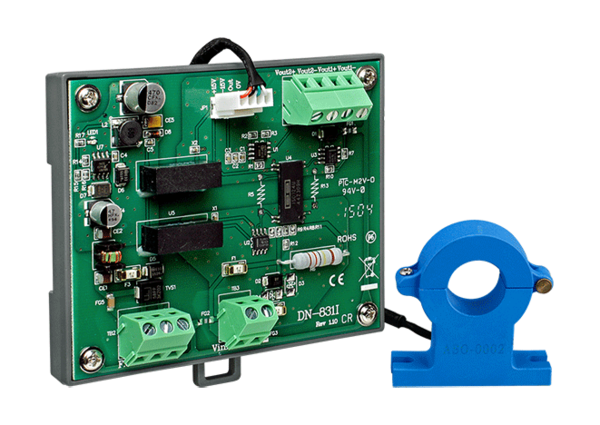

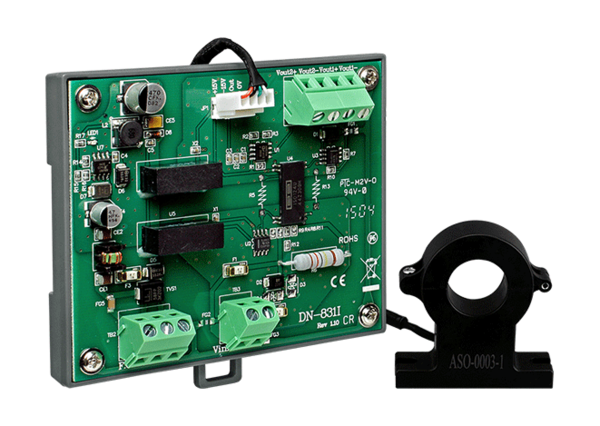

| DN-831I-100V / DNM-831I-100V 시리즈 1 채널 전압 감쇠기 및 1 채널 전류 트랜스포머 |
|
|
- 고전압 입력 및 고전류 입력 측정
- 3 웨이 절연
- 선형 감쇠율
- 높은 입력 임피던스
- 3000 V DC 채널 대 채널 절연
- 4kV ESD 보호
- 3 kV 서지 보호
- RoHS 준수
- 와이어 연결이 쉽다.
- 작동 온도 : -25 ~ + 75 ° C

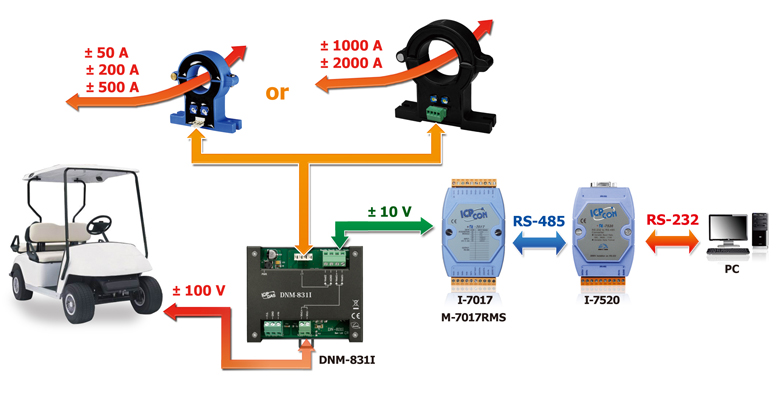

DN-831I-100V-500A는 1- 채널 전압 감쇠기 및 1- 채널 전류 트랜스포머입니다. 최대 전압 입력 범위는 ± 100V에서 ± 10V까지 감쇠 할 수 있으며 최대 전류 입력 범위는 ± 500A에서 ± 10V까지 감쇠 될 수 있습니다. 3000V DC 내부 모듈 분리 및 3000V DC 채널을 제공합니다 채널 간 절연을 통해 입력에서 출력 또는 채널 간 잡음 간섭을 피할 수 있습니다. 고전류를 측정하기 위해 I-7017, I-87017, M-7017RMS 및 I-87017W-RMS 등과 같은 아날로그 입력 모듈과 함께 사용할 수 있습니다.

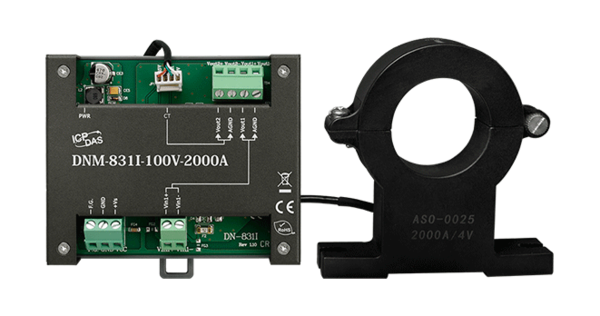

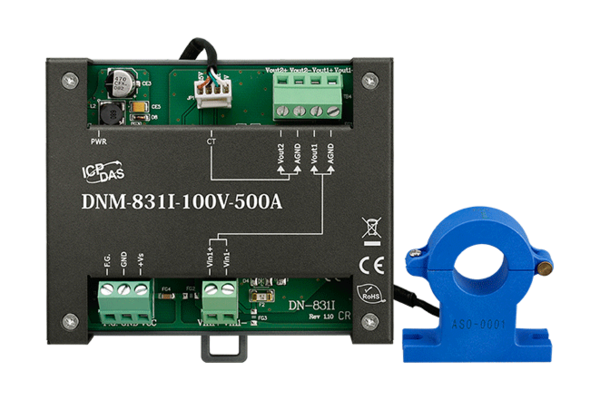

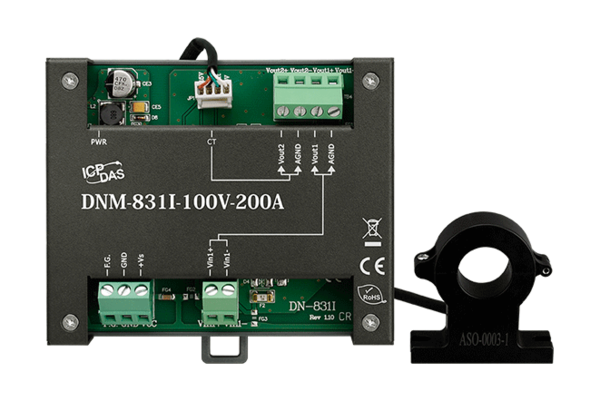

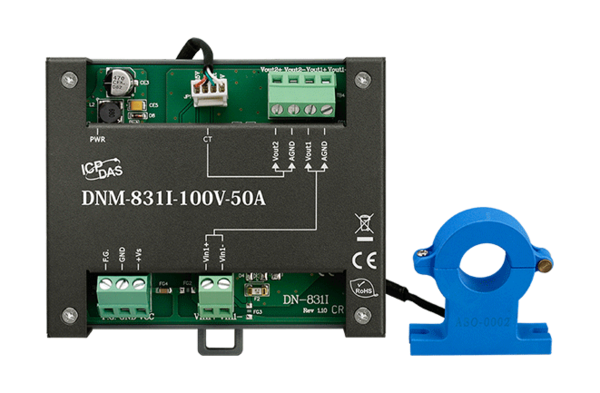

| 모델 | DN-831I-100V-50A | DN-831I-100V-200A | DN-831I-100V-500A | DN-831I-100V-1000A | DN-831I-100V-2000A |
| DNM-831I-100V-50A | DNM-831I-100V-200A | DNM-831I-100V-500A | DNM-831I-100V-1000A | DNM-831I-100V-2000A | |
| 고전류 입력 | |||||
| 채널 | 1 | ||||
| 입력 유형 | AC / DC 전류 | ||||
| 입력 전류 범위 | ± 50A | ± 200A | ± 500A | ± 1000A | ± 2000A |
| 출력 전압 범위 | ± 10 V DC 또는 10 V AC | ||||
| 정확성 | FSR 1 % | ||||
| 절연 전압 | 2.5 KV @ 50 (60) HZ / 1 분 | ||||
| 주파수 대역폭 | 0 ~ 50KHz | ||||
| CTΦ | Φ21mm | Φ40.5 mm | |||
| 고전압 입력 | |||||
| 채널 | 1 | ||||
| 입력 유형 | AC / DC 전압 | ||||
| 입력 범위 | ± 100 V DC | ||||
| 출력 범위 | ± 10 V DC 또는 10 V AC | ||||
| 정확성 | FSR 1 % | ||||
| 주파수 대역폭 | 20 Hz ~ 20 kHz | ||||
| 격리 | |||||
| 3 웨이 절연 | 3000 V DC | ||||
| EMS 보호 | |||||
| ESD (IEC 61000-4-2) | 전원 라인, 입출력 채널 용 ± 4kV 접점, 임의 지점 용 ± 8kV 공기 | ||||
| 서지 (IEC 61000-4-5) | 파워 라이너의 경우 ± 3kV | ||||
| 전원 입력 | |||||
| 입력 범위 | +10 ~ +30 V DC | ||||
| 전력 소비 | 1.8 W | ||||
| 기계 | |||||
| 치수 (W x L x H) | 96 mm x 103 mm x 30 mm | ||||
| 주택 | - | ||||
| 금속 | |||||
| 설치 | DIN 레일 마운팅 | ||||
| 환경 | |||||
| 작동 온도 | -25 ~ +75 ° C | ||||
| 보관 온도 | -30 ~ +75 ° C | ||||
| 습기 | 10 ~ 90 % RH, 비 응축 | ||||
| DN-831I-100V-50A CR | 1 채널 전압 감쇄기 및 1 채널 전류 트랜스포머 (50A) (RoHS) |
| DN-831I-100V-200A CR | 1 채널 전압 감쇄기 및 1 채널 전류 트랜스포머 (200A) (RoHS) |
| DN-831I-100V-500A CR | 1 채널 전압 감쇄기 및 1 채널 전류 트랜스포머 (500A) (RoHS) |
| DN-831I-100V-1000A CR | 1 채널 전압 감쇄기 및 1 채널 전류 트랜스포머 (1000A) (RoHS) |
| DN-831I-100V-2000A CR | 1 채널 전압 감쇄기 및 1 채널 전류 트랜스포머 (2000A) (RoHS) |
| DNM-831I-100V-50A CR | 1 채널 전압 감쇄기 및 1 채널 전류 트랜스포머 (50A) (금속) (RoHS) |
| DNM-831I-100V-200A CR | 1 채널 전압 감쇄기 및 1 채널 전류 트랜스포머 (200A) (금속) (RoHS) |
| DNM-831I-100V-500A CR | 1 채널 전압 감쇄기 및 1 채널 전류 트랜스포머 (500A) (금속) (RoHS) |
| DNM-831I-100V-1000A CR | 1 채널 전압 감쇄기 및 1 채널 전류 트랜스포머 (1000A) (금속) (RoHS) |
| DNM-831I-100V-2000A CR | 1 채널 전압 감쇄기 및 1 채널 전류 트랜스포머 (2000A) (금속) (RoHS) |
| CA-040415 | 4 핀 및 4 핀 케이블 1.5M (RoHS) |
| CA-040425 | 4 핀 및 4 핀 케이블 2.5M (RoHS) |
| CA-040415-1 | 4 핀 및 4 핀 케이블 1.5M (RoHS) |
| MDR-20-24 CR | DIN 레일 장착 24V / 1A, 24W 전원 공급 장치 (RoHS) |
| I-7017-G CR | 8 채널 아날로그 입력 모듈 (RoHS) |
| I-87017-G CR | 8 채널 아날로그 입력 모듈 (RoHS) |
