제품 상세보기

DN-848VI 시리즈

제품명
DN-848VI 시리즈
용도
전압 감쇠기 (Voltage Attenuator)
특성
8-채널 전압 감쇠기
제조사
ICPDAS(대만)
DN-843V-600V / DN-843VI-600V / DN-848VI-10V /
DN-848VI-80V / DN-848VI-150V

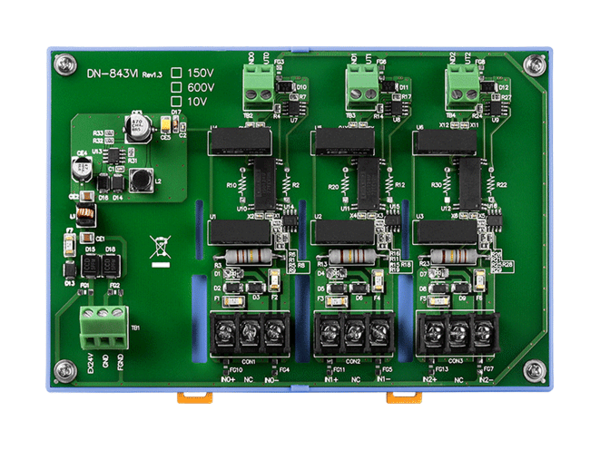

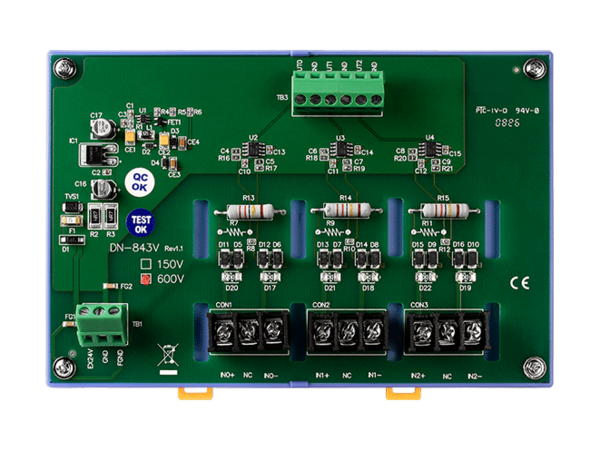

모델명 : DN-843V-600V 모델명 : DN-843VI-600V

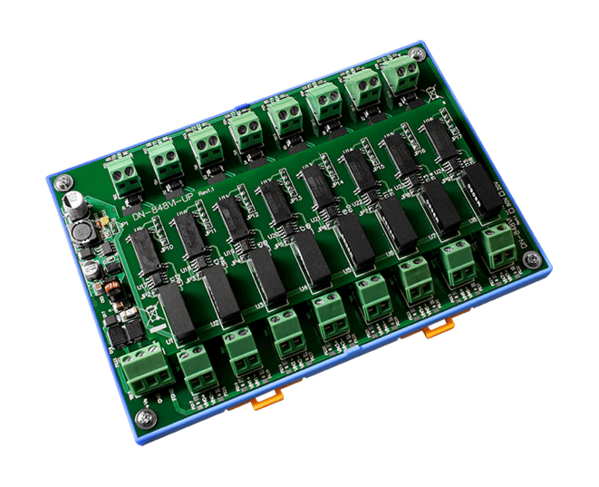

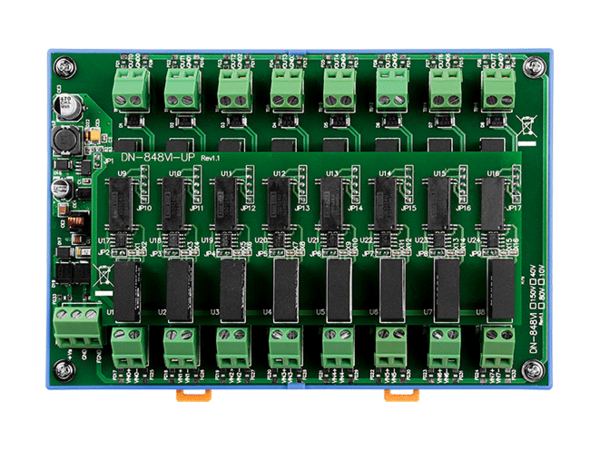

모델명 : DN-848VI-10V / DN-848VI-80V / DN-848VI-150V





•  AC / DC 소스 입력
•  고전압 입력 측정
•  선형 감쇠율
•  높은 입력 임피던스
•  3000 VDC 채널 간 채널 절연 :  DN-848VI-10V, DN-848VI-80V 및 DN-848VI-150V
•  4 kV ESD 보호
•  3 kV 서지 보호
•  RoHS 준수
•  쉬운 배선 연결
•  작동 온도 : -25 ~ + 75 °C





DN-800V 시리즈는 전압 입력 감쇠기입니다.
최대 입력 범위는 ± 80V ~ ± 600V이며 ± 10V까지 감쇠할 수 있습니다.
"I"버전은
3000 V
DC 모듈 내 절연 및 3000 VDC 채널 간 절연을 제공하여, 입력에서 출력으로 또는 채널에서 채널로 노이즈 간섭을 피할 수 있습니다.
I-7017 및 I-87017 등과 같은 아날로그 입력 모듈과 함께 사용하여 고전압을 측정할 수 있습니다.








모델 DN-848VI-10V DN-848VI-80V DN-848VI-150V DN-843VI-600V DN-843V-600V
일반
채널 8 8 8  3 3
입력 유형 AC / DC 전압
입력 범위 +/- 10 Vpp +/- 80 Vpp +/- 150 Vpp +/- 600 Vpp +/- 600 Vpp
출력 범위 +/- 10 Vpp
정확도 FSR 1 %
채넬과 채널 절연 예, 3000 VDC -
대역폭 30 KHz 100 KHz
입력 임피던스 > 1MΩ
모듈 내 절연, 입력 to 출력 3000 VDC -
EMS 보호
ESD (IEC 61000-4-2) 전원선, 입력 및 출력 채널 +/- 4 kV 접점, 무작위 지점 +/- 8 kV 공기
서지 (IEC 61000-4-5) 전원선 +/- 3 kV
전원 입력
입력 범위 +10 ~ +24 VDC
소비 전력 9.2 W 9.2 W 9.2 W 3.84W 0.56 W
기계
치수 (W x L x H) 122 mm x 174 mm x 33 mm 122 mm x 174 mm x 24.5 mm
설치 DIN 레일 마운팅
환경
작동 온도 -25 ~ +75 °C
보관 온도 -30 ~ +75 °C
습도 10 ~ 90 % RH, 비 응축

DN-848VI-10V CR 8 채널 10 VDC 전압 감쇠기 with 채널 간 절연 기능 (RoHS)
DN-848VI-80V CR 8 채널 80 VDC 전압 감쇠기 with 채널 간 절연 기능 (RoHS)
DN-848VI-150V CR 8 채널 150 VDC 전압 감쇠기 with 채널 간 절연 기능 (RoHS)
DN-843V-600V CR 3 채널 600 VDC 전압 감쇠기 (비절연) (RoHS)
DN-843VI-600V CR 3 채널 600 VDC 전압 감쇠기 with  채널 간 절연 기능 (RoHS)

MDR-20-24 CR DIN 레일 장착 24V / 1A, 24W 전원 공급 장치 (RoHS)
I-7017-G CR 8 채널 아날로그 입력 모듈 (RoHS)
I-87017-G CR 8 채널 아날로그 입력 모듈 (RoHS)
