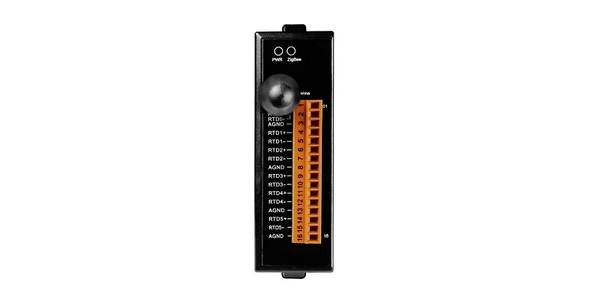

ZT-2015
무선 6-채널 RTD 입력 모듈 with 3-선 RTD 리드 저항 제거 |
|
 |
| 모델명 : ZT-2015 |
- • ISM 2.4 GHz 작동 주파수
- • 2.4 G/ZigBee 사양을 완벽하게 준수
- • 무선 전송 범위 최대 700m
- • 손쉬운 구성을 위한 외부 DIP 및 로터리 스위치
- • GUI 구성 소프트웨어 (Windows 버전)
- • 3-선 RTD 입력 with 리드 저항 제거
- • 개별 채널 구성
- • 배선 개방 감지
- • 과전압 보호
- • DIN 레일 설치
ZT-2015는 6-개의 무선 입력 채널을 제공하며 각 채널은 여러 종류의 RTD 센서에 연결할 수 있습니다.
3-선 RTD에 대한 자동 보정 기능이 특징으로 장거리 측정 기능을 갖추고 있으므로, 배선의 길이에 관계없이 정확하게 측정 할 수 있습니다. 또한 ZT-2015는 RoHS를 완벽하게 준수하며 4kV ESD 보호 및 3000VDC 내부 모듈 절연에 대한 적합성을 갖추고 있습니다. 사용자는 로터리 및 DIP 스위치의 조합을 사용하여 모듈 주소, 프로토콜, 체크섬, ZB-PID, ZB 채널 및 유형 코드 설정을 쉽게 구성 할 수 있습니다.
빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단, 테스트 장비.
| |
 |
| 아날로그 입력 |
| 입력 채널 |
6 |
| 입력 유형 |
2/3-선 RTD |
| RTD 유형 |
Pt100, Pt1000, Ni120, Cu100, Cu1000 |
| 해상도 |
16-bit |
| 샘플링 속도 |
12 샘플/초 (총) |
| 정확도 |
±0.05 % |
| 공통 모드 거부 |
150 dB |
| 정상 모드 거부 |
100 dB |
| 배선 개방 감지 |
Yes |
| 과전압 보호 |
120 VDC/110 VDC |
| 개별 채널 구성 |
Yes |
| 3-선 RTD 리드 저항 제거 |
Yes |
|
| |
 |
| 통신 인터페이스 |
| 무선 표준 |
ZigBee 2007 Pro |
| 전송 전력 |
11 dBm (FCC 인증) (최대 19 dBm) |
| 안테나 |
2.4GHz - 5dBi 무 지향성 |
| 전송 범위 (LoS, 전망선) |
700 m (일반) |
| 인증 |
FCC/FCC ID, CE (RED 제외) |
| ZigBee 네트워크의 슬레이브 |
최대 255 |
| ZB-100R/ZB-100T 지원 |
- |
| 프로토콜 |
DCON 및 Modbus RTU 프로토콜 지원 |
| 듀얼 워치 독 |
Yes, 모듈 (1.6 초), 통신 (프로그래밍 가능) |
| LED 표시기 |
| 전원 |
1 LED, 적색 |
| 지그비 통신 |
1 LED, 녹색 |
| 절연 |
| 모듈 내 절연, 필드-to-로직 |
3000 VDC |
| EMS 보호 |
| ESD (IEC 61000-4-2) |
전원선, 통신선 및 각 채널에 대한 ± 4kV 접점, 무작위 포인트에 대한 ± 8kV 공기 |
| EFT (IEC 61000-4-4) |
전력선 용 ± 4kV |
| 서지 (IEC 61000-4-5) |
전력선 용 ± 3kV |
| 전원 |
| 입력 전압 범위 |
+10 VDC ~ +30 VDC |
| 전력 소비 |
최대 1.5 W |
| 기계 |
| 인화성 |
방염 재질 (UL 94V-0 레벨) |
| 치수 (L x W x H) |
87 mm x 33 mm x 110 mm |
| 설치 |
DIN- 레일 |
| 환경 |
| 작동 온도 |
-25 ~ + 75 °C |
| 보관 온도 |
-30 ~ + 80 °C |
| 상대 습도 |
10 ~ 90 % RH, 비 응축 |
|
| |
 |
| ZT-2015 CR |
무선 6-채널 RTD 입력 모듈 with 3-선 RTD 리드 저항 제거 (지그비 라우터) (RoHS) |
|
중요 사항 :
1. Zigbee Data Acquisition 모듈은 데이터 전송 경로를 조정하기 위해 Zigbee Host Converter가 필요합니다.
ZigBee Data Acquisition 제품을 구입할 때 ZT-2550, ZT-2570 ZigBee Host Converter를 주문하십시오.
2. 패키지에 서미스터가 부착되어 있으므로 써미스터를 더 구입하려면 액세서리를 참조하십시오.
|
|
| |
 |
| MDR-20-24 |
24 VDC/1.0 A, 24 W 전원 공급 장치 (DIN 레일 장착) |
| ZT-2510 CR |
ZigBee Repeater(중계기) (RoHS) |
| ZT-2550 CR |
RS-485/RS-232 to ZigBee Converter(변환기) (호스트) |
| ZT-2570 CR |
Ethernet/RS-485/RS-232 to ZigBee Converter (변환기) (호스트) (RoHS) |
| 외부 안테나 |
2.4GHz 외부 안테나, RP SMA Male (플러그) |
| 연장 케이블 |
3S00x-1, RG58A/U x Meter Long RP-SMA (male) to RP-SMA (female) |
|
