ZT-2024

제품명
ZT-2024
용도
ZigBee AIO (Router)
특성
무선 4-채널 전압/전류 출력 모듈
제조사
ICPDAS(대만)

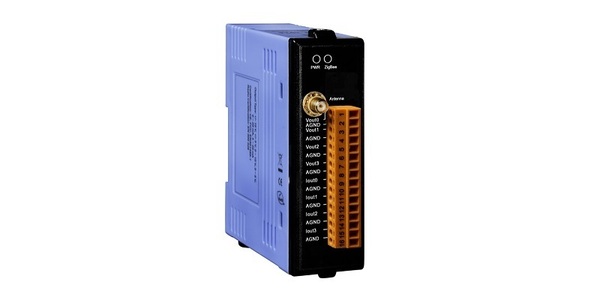

ZT-2024
무선 4-채널 전압/전류 출력 모듈



모델명 : ZT-2024





  • •  ISM 2.4 GHz 작동 주파수
  • •  2.4 G / ZigBee 사양을 완벽하게 준수
  • •  무선 전송 범위 최대 700 m
  • •  손쉬운 구성을 위한 외부 DIP 및 로터리 스위치
  • •  GUI 구성 소프트웨어 (Windows 버전)
  • •  4 개의 아날로그 출력 채널 (V, mA)
  • •  구성 가능한 파워 온 값 설정
  • •  구성 가능한 안전 값 설정
  • •  ± 4kV ESD 보호 (각 단자에 따라 작동)
  • •  DIN 레일 설치





ZT-2024는 무선 12-bit, 4-채널 아날로그 출력 모듈입니다.
모든 채널에 프로그래밍 가능한 출력 범위(
0 ~ +10 VDC, -10 VDC ~ +10 VDC, 0 ~ +5 VDC, -5 VDC ~ +5 VDC, 0 ~ +20 mA or +4 mA ~ +20 mA)를 제공합니다.
전원 켜기 값(Power-on value)과 안전 값(safe value)을 구성하는 옵션도 있습니다.
모듈 주소, 프로토콜, 체크섬, ZT-PID, ZT- 채널 및 유형 코드 설정은 로터리 스위치와 딥 스위치의 조합을 사용하여 쉽게 구성 할 수 있습니다.




빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단, 테스트 장비.




통신 인터페이스
무선 표준 ZigBee 2007 Pro
전송 전력 11 dBm (FCC 인증) (최대 19 dBm)
안테나 2.4GHz - 5dBi 무 지향성 안테나
전송 범위 (LoS) 700 m (일반)
인증 FCC/FCC ID, CE (RED 제외)
ZigBee 네트워크의 슬레이브 최대 255
ZB-100R/ZB-100T 지원 -
프로토콜 DCON 및 Modbus RTU 프로토콜 지원
듀얼 워치 독 Yes, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기
전원 1 개 LED, 적색
지그비 통신 1 개 LED, 녹색
전원
EMS 보호 ESD, 서지, EFT
입력 전압 범위 +10 VDC ~ +30 VDC
전력 소비 최대 2.2 W
기계
인화성 방염 재질 (UL 94V-0 레벨)
치수 (L x W x H) 87 mm x 33 mm x 110 mm
설치 DIN- 레일
환경
작동 온도 -25 °C ~ +75 °C
보관 온도 -30 °C ~ +80 °C
상대 습도 10 ~ 90 % RH, 비 응축

아날로그 출력
출력 채널 4
출력 유형 0 ~ +10 VDC, -10 VDC ~ +10 VDC, 0 ~ +5 VDC, -5 VDC ~ +5 VDC, 0 ~ +20 mA, +4 mA ~ +20 mA
해상도 12-bit
정확도 FSR의 ± 0.1 %
프로그래밍 가능한 출력 슬로프 0.125 ~ 2048 mA/초
0.0625 ~ 1024 V/초
전압 출력 기능 10V @ 10 mA
전류 부하 저항 외부 +24V 전원 : 1050 Ω
모듈 내 절연, 필드-to-로직 2500 VDC
파워 온 값 (Power-on Value) Yes
안전 값 (Safe Value) Yes

ZT-2024 CR 무선 4-채널 전압/전류 출력 모듈 (지그비 라우터) (RoHS)
중요 정보 : ZigBee Data Acquisition 모듈은 데이터 전송 경로를 조정하기 위해 ZigBee Host Converter가 필요합니다.
                    ZigBee Data Acqusition 제품을 구입할 때 ZT-2550, ZT-2570, 또는 ZT-USBC 지그비 호스트 컨버터를 주문하십시오.

MDR-20-24  24 VDC/0.1 A, 24 W 전원 공급 장치 ( With DIN 레일)
ZT-2510 CR 지그비 리피터 (RoHS)
ZT-2550 CR RS-485/RS-232 to ZigBee 변환기 (호스트)
ZT-2570 CR Ethernet/RS-485/RS-232 to ZigBee 컨버터 (호스트) (RoHS)
외부 안테나 2.4GHz 외부 안테나, RP SMA Male (플러그)
연장 케이블  3S00x-1, RG58A/U x Meter Long RP-SMA (male) to RP-SMA (female)
