제품 상세보기

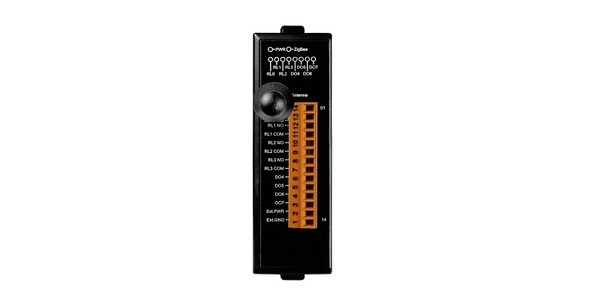

ZT-2043

제품명
ZT-2043
용도
ZigBee DIO (Router)
특성
무선 14-채널 절연 디지털 출력 모듈
제조사
ICPDAS(대만)
ZT-2043
무선 14-채널 절연 디지털 출력 모듈



모델명 : ZT-2043





  •   ISM 2.4 GHz 작동 주파수
  •   2.4G / ZigBee 사양을 완벽하게 준수
  •   무선 전송 범위 최대 700m (기본값)
  •   조정 가능한 RF 전송 출력 전력
  •   손쉬운 구성을 위한 외부 DIP 및 로터리 스위치
  •   GUI 구성 소프트웨어 (Windows 버전)
  •   무선 통신을 위한 AES-128 암호화 지원 (패시브)
  •   지그비 리피터 기능 지원
  •   오픈 콜렉터(Open Collector)용 디지털 출력 채널 14 개
  •   단락 회로 보호
  •   서지 및 ESD 보호
  •   구성 가능한 파워 온 값 및 안전 값 설정
  •   DIN 레일 설치





ZT-2043은 단락 보호 기능을 갖춘 14 개의 Sink 타입 디지털 출력 채널을 제공합니다.
모든 채널은 포토 커플 절연(Photo-couple isolation)을 특징으로 합니다. ZT-2043에는 DO 채널 상태를 표시하는 14 개의 LED 표시등이 있으며 4 kV ESD 보호 및 3750 VDC
 내부 모듈 절연을 제공합니다. 사용자는 로터리 스위치와 DIP 스위치를 조합하여 모듈 주소, 프로토콜, 체크섬, ZB-PID 및 ZB- 채널 설정을 쉽게 구성 할 수 있습니다.




빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단, 테스트 장비.


디지털 출력
출력 채널 14 (Sink)
출력 유형 절연 오픈 컬렉터 (Isolated Open Collector)
최대 부하 전류 700 mA/채널
부하 전압 +5 VDC ~ +50 VDC
외부 전원 역전
보호 및 단락
회로 보호
Yes
전류의 제한된 보호 1.1 A
파워-온 값 Yes
안전 값 Yes

통신 인터페이스
무선 표준 ZigBee 2007 Pro
전송 전력 11 dBm (FCC 인증) (최대 19 dBm)
2.4 GHz 안테나 5 dBi 무 지향성
전송 범위 (LoS,전망선) 700 m (일반)
인증 FCC/FCC ID, CE (RED 제외)
ZigBee 네트워크의 슬레이브 최대 255
프로토콜 DCON 및 Modbus RTU 프로토콜 지원
듀얼 워치 독 Yes, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기
전원 1개 LED, 적색
지그비 통신 1개 LED, 녹색
디지털 출력 14 LED, 적색
리절연
모듈 내 절연, 필드-to-로직 3750 VDC
EMS 보호
ESD (IEC 61000-4-2) 전력선, 통신선 및 각 채널에 대해 4 kV 접촉, 무작위 지점에 대해 8 kV 공기
EFT (IEC 61000-4-4) 전원에 대해 4 kV
서지 (IEC 61000-4-5) 전원에 대해 3kV
전원
입력 전압 범위 +10 VDC~ +30 VDC
전력 소비 최대 0.84 W
기계
인화성 방염 재질 (UL 94V-0 레벨)
치수 (L x W x H) 87 mm x 33 mm x 110 mm
설치 DIN- 레일
환경
작동 온도 -25 ~ + 75 °C
보관 온도 -30 ~ + 80 °C
상대 습도 10 ~ 90 % RH, 비 응축

ZT-2043 CR 무선 14 -채널 절연 디지털 출력 모듈 (지그비 라우터) (RoHS)
중요 정보 : ZigBee Data Acquisition 모듈은 데이터 전송 경로를 조정하기 위해 ZigBee Host Converter가 필요합니다.
                   ZigBee Data Acqusition 제품을 구입할 때 ZT-2550, ZT-2570, 또는 ZT-USBC 지그비 호스트 컨버터를 주문하십시오.

MDR-20-24 24 VDC/1.0 A, 24 W 전원 공급 장치 (DIN 레일 장착)
ZT-2510 CR  ZigBee Repeater(중계기) (슬레이브, 지그비 라우터) (RoHS)
ZT-2550 CR  RS-485/RS-232 to ZigBee Converter(변환기) (호스트, 지그비 코디네이터) (RoHS)
ZT-2570 CR  Ethernet/RS-485/RS-232 ro ZigBee Converter(변환기) (호스트, 지그비 코디네이터) (RoHS)
외부 안테나 2.4GHz 외부 안테나, RP-SMA Male (플러그)
연장 케이블  3S00x-1, RG58A/U x Meter RP-SMA (male) to RP-SMA (female)
