ZT-2052
무선 8-채널 절연 디지털 입력 모듈 (16-bit 카운터 포함) |
|
|
모델명 : ZT-2052 |
- • ISM 2.4 GHz 작동 주파수
- • 2.4G IEEE 802.15.4 / ZigBee 사양을 완벽하게 준수
- • 무선 전송 범위 최대 700m (기본값)
- • 조정 가능한 RF 전송 출력 전력
- • 손쉬운 구성을 위한 외부 DIP 및 로터리 스위치
- • GUI 구성 소프트웨어 (Windows 버전)
- • 무선 통신을 위한 AES-128 암호화 지원 (패시브)
- • 지그비 리피터 기능 지원
- • 8 개의 Wet Contact 디지털 입력 채널
- • 디지털 입력 채널용 16-bit 카운터 지원
- • 서지 및 ESD 보호
- • DIN 레일 설치
ZT-2052는 8 개의 디지털 입력 채널을 제공하며 각 채널은 광전지 절연(Photocouple Isolation) 기능을 갖추고 있습니다.
배선 연결을 통해 Sink 타입 또는 Source 타입 입력을 선택할 수 있고, 모든 채널은 16-bit 카운터로 사용 가능합니다.
또한, 채널 상태를 표시하는 8 개의 LED 표시기가 있고, 4 kV ESD 보호와 3000 VDC 내부 모듈 절연 기능이 포함되어 있습니다. 사용자는 로터리 스위치와 DIP 스위치를 조합하여 모듈 주소, 프로토콜, 체크섬, ZB-PID 및 ZB- 채널 설정을 쉽게 구성 할 수 있습니다.
빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단, 테스트 장비.
|
|
디지털 입력 |
입력 채널 |
8 |
Wet 접점
(Sink/Source) |
On 전압 레벨 |
+ 3.5 VDC ~ + 30 VDC |
Off 전압 레벨 |
최대 1 VDC |
입력 임피던스 |
3 kΩ, 0.33 W |
카운터
(Counter) |
채널 |
8 |
최대 카운트 |
16-bit (65535) |
최대 입력 주파수 |
100 Hz |
최소 펄스 폭 |
5 ms |
ESD 보호 |
각 채널에 대해 +/- 4 kV 접점 |
|
|
|
통신 인터페이스 |
무선 표준 |
ZigBee, IEEE 802.15.4 |
전송 전력 |
11 dBm |
2.4 GHz 안테나 |
5 dBi 무 지향성 |
전송 범위 (LoS,전망선) |
700 m (일반) |
인증 |
FCC/FCC ID, CE (RED 제외) |
ZigBee 네트워크의 슬레이브 |
최대 255 |
프로토콜 |
DCON 및 Modbus RTU 프로토콜 지원 |
LED 표시기 |
전원 |
1개 LED, 적색 |
지그비 통신 |
1개 LED, 녹색 |
디지털 입력 |
8개 LED, 녹색 |
절연 |
모듈 내 절연, 필드-to-로직 |
3000 Vrms |
전원 |
입력 전압 범위 |
+10 VDC~ +30 VDC |
전력 소비 |
최대 1W |
기계 |
인화성 |
방염 재질 (UL 94V-0 레벨) |
치수 (L x W x H) |
88mm x 33mm x 110mm |
설치 |
DIN-레일 |
환경 |
작동 온도 |
-25 ~ + 75 °C |
보관 온도 |
-30 ~ + 80 °C |
상대 습도 |
10 ~ 90 % RH, 비 응축 |
|
|
|
ZT-2052 CR |
무선 8-채널 절연 디지털 입력 모듈 with 16-bit 카운터 (RoHS) |

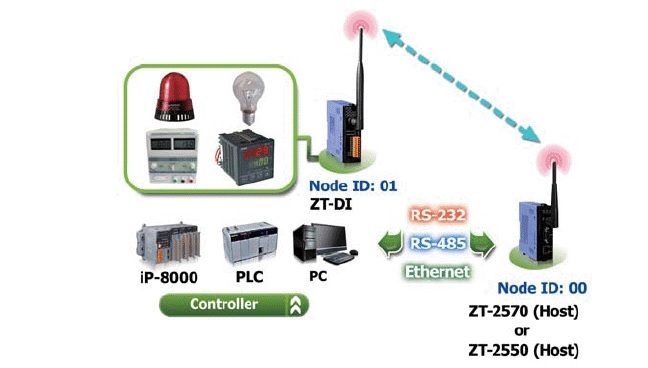

중요 정보 : ZigBee Data Acquisition 모듈은 데이터 전송 경로를 조정하기 위해 ZigBee Host Converter가 필요합니다.
ZigBee Data Acqusition 제품을 구입할 때 ZT-2550, ZT-2570, 또는 ZT-USBC 지그비 호스트 컨버터를 주문하십시오. |
|
|
|
MDR-20-24 |
24 VDC/1.0 A, 24 W 전원 공급 장치 (DIN 레일 장착) |
ZT-2510 CR |
ZigBee Repeater(중계기) (슬레이브, 지그비 라우터) (RoHS) |
ZT-2550 CR |
ZigBee Repeater(중계기) (슬레이브, 지그비 라우터) (RoHS) |
ZT-2570 CR |
Ethernet/RS-485/RS-232 ro ZigBee Converter(변환기) (호스트, 지그비 코디네이터) (RoHS) |
외부 안테나 |
2.4GHz 외부 안테나, RP-SMA Male (플러그) |
연장 케이블 |
3S00x-1, RG58A/U x Meter RP-SMA (male) to RP-SMA (female) |
|
