제품 상세보기

ZT-2052-IOP

제품명
ZT-2052-IOP
용도
ZigBee 디지털 Pair-connection (Coordinator)
특성
무선 8-채널 절연 디지털 입력
제조사
ICPDAS(대만)

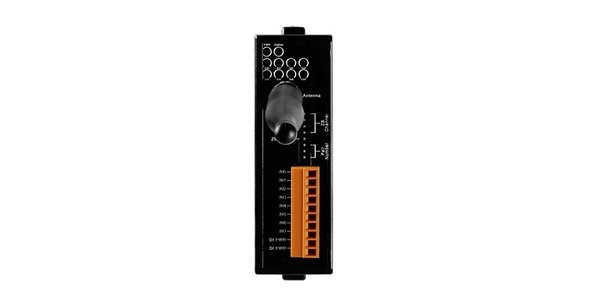

ZT-2052-IOP
ZigBee I/O Pair-connection 모듈
with 무선 8-채널 절연 디지털 입력




모델명 : ZT-2052-IOP





  • •   ISM 2.4 GHz 작동 주파수
  • •   2.4G IEEE 802.15.4 / ZigBee 사양을 완벽하게 준수
  •    무선 통신을 위한 AES-128 암호화 지원
  •    무선 전송 범위 최대 700m (기본값)
  • •   조정 가능한 RF 전송 출력 전력
  •    8 개의 디지털 입력의 Pair-connection
  •    280 Logical Pair-connection 채널 지원
  •    구성 가능한 I/O Pairing Relationship
  •    무선 단선 모니터링을 위한 DO 안전 값 설정
  •    서지 및 ESD 보호
  •    DIN 레일 설치





ZT-2052-IOP 모듈은 ZT-2042 (4-채널 PhotoMOS 릴레이 출력 및 4-채널 오픈 콜렉터) 모듈과 함께 8-채널 디지털 입력 쌍 연결 기능을 제공하는 지그비 코디네이터 역할을 합니다.
임베디드 I/O 채널 바인딩 기능(
binding function)을 제공하므로 외부 컨트롤러를 사용할 필요가 없음을 의미합니다.

각각의 ZT-2052-IOP 채널 상태는 ZT-2042 모듈의 해당 원격 디지털 출력 채널을 트리거합니다.
ZT-2052-IOP는 디지털 입력 채널의 상태에 관한 업데이트를 원격 ZT-2042에 지속적으로 전송하여 디지털 출력 채널이 동기화 되도록 합니다.

배선이 어려운 모든 환경에서 디지털 신호를 동기화하는데 사용할 수 있는 구성은 간편하게
ZT-2052-IOP 외부 DIP 및 회전식 스위치로  합니다.




빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단, 테스트 장비.



디지털 입력
입력 채널 8
 Wet 접점
 (Sink/Source)
On 전압 레벨  +3.5 VDC ~ +30 VDC
Off 전압 레벨  최대 1 VDC
입력 임피던스 3 kΩ, 0.33 W
ESD 보호 각 채널에 +/-4 kV 접점





통신 인터페이스
무선 표준 ZigBee 2007 Pro
전송 전력 11 dBm (FCC Certificated)
2.4 GHz 안테나 5 dBi Omni directional
전송 범위 (LoS,전망선) 700 m (Typical)
Slaves in a ZigBee Network 255
LED 표시기
전원/디버거 1개 빨간색 LED, ZigBee 장치 전원 표시기
ZigBee 통신 1개 녹색 LED, ZigBee 통신 표시기
디지털 입력 & 출력 8개 녹색 LED, 디지털 입력 채널 표시기
절연 (Isolation)
 모듈 내부 절연, Field-to-Logic 3000 Vrms

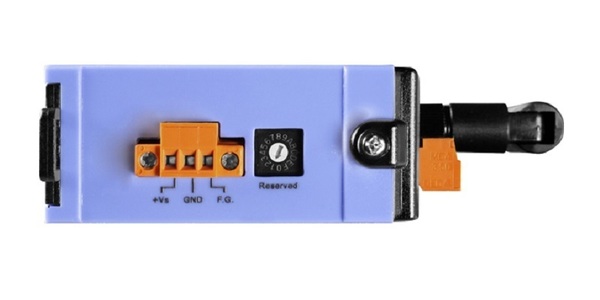

전원
입력 전압 범위  +10 VDC ~ +30 VDC
소비 전력 최대 1 W
기계
인화성 방연 재질 (UL 94V-0 레벨l)
치수 (W x L x H) 33 mm x 88 mm x 110 mm
설치 DIN-Rail
환경
작동 온도 -25 ~ +75 °C
보관 온도 -30 ~ +80 °C
상대 습도 10 ~ 90% RH, 비 응축(Non-condensing)





ZT-2052-IOP CR ZigBee I/O Pair-connection 모듈 with 8-채널 절연 디지털 입력 (Host, ZigBee Coordinator) (RoHS)
ZT-2042 CR ZigBee 4-채널 PhotoMOS Relay 출력 및 4-채널 Open Collector 출력 모듈 (Slave, ZigBee Router) (RoHS)
ZT-2043 CR ZigBee 14-채널 절연 디지털 출력 모듈 (Slave, ZigBee Router) (RoHS)
ZT-2055 CR ZigBee 8-채널 절연 디지털 입력 & 8-채널 절연 디지털 출력 모듈 (Slave, ZigBee Router) (RoHS)
ZT-2060 CR ZigBee 6-채널 절연 디지털 입력 & 4-채널 Relay 출력 모듈 (Slave, ZigBee Router) (RoHS)
중요 정보 : ZigBee Pair-connection 모듈은 ZigBee I/O 모듈을 조정하기 위한 ZigBee Host입니다.
                  ZigBee I/O pairing을 위해는 적어도 한 개의 ZT-2000 디지털 시리즈 모듈을 주문하십시오.





ZT-2510 CR ZigBee Repeater(중계기) (Slave, ZigBee Router) (RoHS)
ZT-USBC CR USB to ZigBee Converter(변환기) (ZigBee Full-function) (RoHS)
ZT-2550 CR RS-485/RS-232 to ZigBee Converter(변환기) (Host, ZigBee Coordinator) (RoHS)
ZT-2570 CR Ethernet/RS-485/RS-232 to ZigBee Converter(변환기) (Host, ZigBee Coordinator) (RoHS)
중요 사항 : ZT-2052-IOP의 기분 pairing 설정은 ZT-2042와 쌍을 이룹니다. 다른 ZigBee I/O 모듈과 paring 요구 사항이 있을 경우 소프트웨어 구성을 수행하려면
                  ZigBee converter가 필요합니다.
