~ NEW ~ |
|

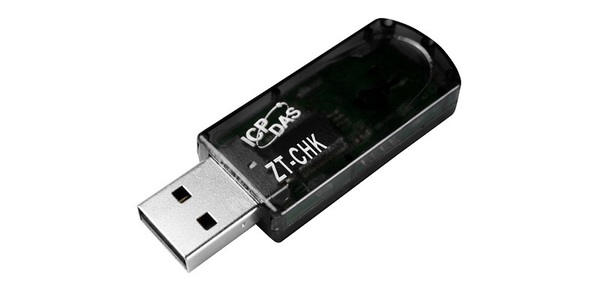

모델 : ZT-CHK |
- IEEE 802.15.4 표준의 OTA (over-the-air) 데이터 패킷 캡처 가능
- 외부 안테나 필요 없음
- USB 1.1 / 2.0 (고속) 호환
- 외부 전원 공급 장치 불필요
- 작동 온도, -25 ° C ~ +75 ° C
ZT-CHK 모듈은 TI SmartRF 프로토콜 패킷 스니퍼 (SPPS) 소프트웨어를 사용하여 IEEE 802.15.4 표준의 무선 데이터 패킷을 실시간으로 캡처 및 분석하는 무선 스니퍼입니다. USB 인터페이스로 ZT-CHK를 PC에 쉽게 설치할 수 있습니다. SPPS 소프트웨어를 사용하면 사용자가 PC에 무선 데이터 패킷을 보거나 저장할 수 있으며 이러한 데이터 패킷은 ZigBee 2007 (ZigBee Pro)과 유사합니다. 또한 이는 사용자가 자신의 어플리케이션에서 IEEE 802.15.4 데이터를 분석하고 무선 통신 테스트 시간을 효율적으로 줄이는 좋은 방법이 될 수 있습니다.
SmartRF 프로토콜 패킷 스니퍼는 아래 웹 사이트 ( http://www.ti.com/tool/packet-sniffer )에서 다운로드 할 수 있습니다 . 사용자가 SmartRF Protocol Packet Sniffer를 설치하면 ZT-CHK의 드라이버도 설치됩니다.
SmartRF 프로토콜 패킷 스니퍼
빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단, 테스트 장비.
|
|
하드웨어 |
MCU 모듈 |
TI CC2531 |
LED 표시기 |
힘 |
LED 1 개, 적색 |
통신 인터페이스 |
USB |
커넥터 |
유형 A 플러그 |
적합성 |
USB 1.1 및 2.0 표준 |
운전사 |
Windows 2000 / XP / Vista / 7 / 8 |
힘 |
필요한 공급 전압 |
USB 소켓 전원 |
전력 소비 |
0.15 W (최대) |
기계 |
포장 |
플라스틱 |
치수 (L x W x H) |
58.4mm x 19.8mm x 9mm |
환경 |
작동 온도 |
-25 ° C ~ + 75 ° C |
보관 온도 |
-30 ° C ~ + 80 ° C |
상대 습도 |
10 ~ 90 % RH (비 응축) |
무선 전화 |
안테나 |
2.4GHz ~ 3dBi PCB 안테나 (50Ω) |
수신 범위 (시력 계선) |
60 m (일반) |
|
참고 : ZT-CHK에는 FCC ID가 없으므로 ZT-CHK는 아시아 지역에서만 판매 될 수 있습니다. |
|
