제품 상세보기

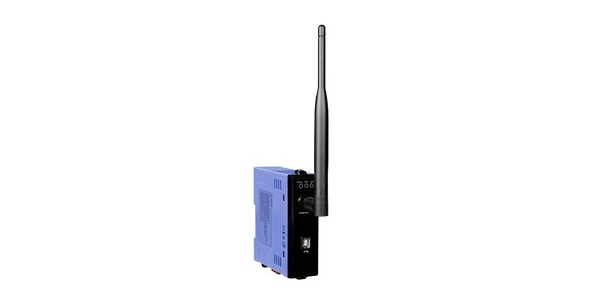

ZT-2510

제품명
ZT-2510
용도
ZigBee 제품
특성
ZigBee 리피터/Bridge
제조사
ICPDAS(대만)

ZT-2510

지그비 리피터 (슬레이브, 지그비 라우터)




모델 : ZT-2510





  • ISM 2.4 GHz 작동 주파수
  • 2.4 G (IEEE802.15.4 / ZigBee 사양)를 완벽하게 준수
  • ZigBee Pro와 완벽하게 호환됩니다 (ZigBee 2007).
  • 무선 전송 범위 최대 700m (기본값)
  • 조정 가능한 RF 전송 출력 전력
  • GUI 구성 소프트웨어 (Windows 버전)
  • 무선 통신을위한 AES-128 암호화 지원
  • DIN 레일 마운트 가능





ZT-2510 시리즈 모듈은 IEEE802.15.4 표준을 기반으로 한 소형 무선 지그비 리피터입니다.
개인 영역 ZigBee 네트워크에서 네트워크 라우팅 및 신호 릴레이 전송 기능을 지원 합니다. ICP DAS ZT 시리즈 ZigBee 제품의 일반적인 전송은 700MHz (LOS, 시선)이며,
2.405GHz와 2.48GHz 사이의 전송 주파수 범위와 5MHz 섹터로 분리되어 16 채널과 16384 PAN ID를 제공합니다. ZT-2000 시리즈
는 장거리 무선 중계기이며이를 사용하여 전송 범위를 확장하고 무선 신호의 품질을 향상시킬 수 있습니다.

ZT-2000 시리즈 제품은
ZigBee Alliance 의 ZigBee 2007 (ZigBee Pro)에 장착 된 소형, 저전력 디지털 라디오 모듈을 사용하는 고급 통신 프로토콜 모음을위한 사양입니다 ZigBee 네트워크에서는 ZigBee 호스트 하나만 허용되며 "ZigBee Coordinator"라고하는 ZT-2550 / ZT-2570
시리즈 제품은 라우팅을 초기화하고 관리하는 데 사용됩니다. 또한 One ZigBee 네트워크는 255 개의 ZigBee 라우터를 관리 할 수
있으며 부모 또는 자식 노드로부터 데이터를 받거나 우회 할 수 있습니다. ICP DAS 제품에서 ZT-2551, ZT-2571, ZT-2000 I / O 및 ZT-2510은 ZigBee 라우터입니다.

Windows 호환 GUI 구성 유틸리티를 사용할 수 있습니다. 이 유틸리티를 사용하여 사용자
는 팬 ID와 같은 여러 ZigBee 변수와 함께 응용 프로그램 유형에 따라 다른 구성을 설정할 수 있습니다 친숙한 사용자 인터페이스는 사용자가 ZT-2000 시리즈에 익숙해 지도록 도와줍니다.







모델 ZT-2510 (지그비 라우터)
구성 인터페이스
USB 유형 B
케이블 CA-USB18 (1.8M 케이블) x 1; USB 유형 A 커넥터 (유형 A - 유형 B 케이블 제공)
적합성 USB 1.1 및 2.0 표준
운전사 Windows 98 / ME / 2000 / XP / Vista / 7 / Linux 2.6.19
LED 표시기
ZigBee Net 녹색
ZigBee RxD 노랑
빨간
보호 역전 극성 보호
EMS 보호 ESD, 서지, EFT
필요한 공급 전압 +10 V DC ~ +30 V DC
전력 소비 0.5 W
기계
포장 플라스틱
인화성 UL 94V-0 난연성 재료
치수 (L x W x H) 87 mm x 33 mm x 110 mm
설치 DIN- 레일
환경
작동 온도 -25 ~ + 75 ° C
보관 온도 -40 ~ + 80 ° C
상대 습도 5 ~ 90 % RH, 비 응축
무선 전화
RF 채널 16
RF 송신 전력 11dBm
안테나 (2.4GHz) 5 dBi 무 지향성 안테나
전송 범위 (LOS) 700 m (일반)
맥스. 지원되는 슬레이브 255 자
EMI 인증 FCC / FCC ID, CE (RED 제외)

ZT-2510 CR 지그비 리피터 (슬레이브, 지그비 라우터) (RoHS)

ZT-2550 CR RS-485 / RS-232 - ZigBee 컨버터 (호스트, 지그비 코디네이터) (RoHS)
ZT-2551 CR RS-485 / RS-232 - ZigBee 컨버터 (슬레이브, 지그비 라우터) (RoHS)
ZT-2570 CR 이더넷 / RS-485 / RS-232 - ZigBee 컨버터 (호스트, 지그비 코디네이터) (RoHS)
ZT-2571 CR 이더넷 / RS-485 / RS-232 - ZigBee 컨버터 (슬레이브, 지그비 라우터) (RoHS)
ZT-2000 DIO 시리즈 무선 디지털 입력 및 디지털 출력 ZigBee I / O 장치
ZT-2000 AIO 시리즈 무선 차동 아날로그 입력 및 아날로그 출력 ZigBee I / O 장치
전원 공급 장치 12V / 24V 전원 공급 장치
외부 안테나 2.4GHz 외부 안테나, RP-SMA Male (플러그)
연장선 3S00x-1, RG58A / U x 미터 RP-SMA (수) ~ RP-SMA (암)
