제품 상세보기

ZT-USBC

제품명
ZT-USBC
용도
ZigBee 제품
특성
ZigBee 컨버터
제조사
ICPDAS(대만)

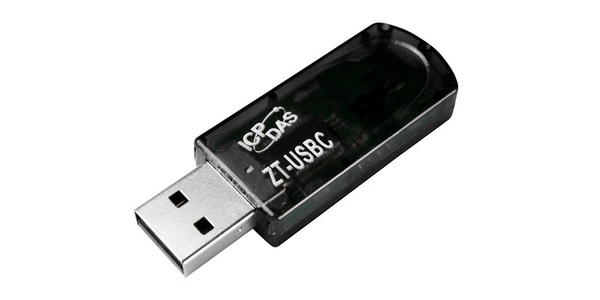

ZT-USBC
USB to ZigBee 컨버터




모델명 : ZT-USBC





  • •  ISM 2.4 GHz 작동 주파수
  • •  IEEE802.15.4 / ZigBee 사양을 완벽하게 준수 (ZigBee Pro / ZigBee 2007).
  • •  외부 안테나 필요 없음
  • •  무선 전송 범위 최대 60 미터 (Line of Sight 전망선)
  • •  GUI 구성 소프트웨어 (Windows 버전)
  • •  USB 1.1/2.0 (고속) 호환
  • •  외부 전원 공급 장치 불필요
  • •  최대 전송 속도 115200bps
  • •  작동 온도 -25 °C ~ +75 °C





ZT-USB 시리즈 모듈은 USB 인터페이스를 개인 영역 ZigBee 네트워크로 변환 할 수 있는 소형 무선 지그비 (ZigBee) 컨버터이며, IEEE802.15.4 표준을 기반으로 합니다.
ICP DAS사의 ZigBee 제품인 ZT-USB 시리즈의 일반적인 전송은 60MHz (LOS, line of sight,전망선)이며,
2.405 GHz와 2.48 GHz 사이의 전송 주파수 범위와 5MHz 섹터로 분리되어 16 채널과 16384 PAN ID를 제공합니다.

ZT 시리즈는 장거리 무선 컨버터인데, ZigBee 라우터를 사용하여 전송 범위를 확장하고 무선 신호 품질을 향상시킬 수 있습니다.


ZT-USB 시리즈 제품은 ZigBee Alliance의 ZigBee 2007 (ZigBee Pro)에 장착 된 소형, 저전력 디지털 라디오 모듈을 사용하는 고급 통신 프로토콜 집합을 위한 사양입니다. ZigBee 네트워크에서는 오직 한 개의 ZigBee 호스트만 허용되며 "ZigBee Coordinator"라고 불리는 ZT-USBC는 라우팅을 초기화하고 관리하는데 사용됩니다. 또한 1개의 ZigBee 네트워크는 255 개의 ZigBee 라우터를 관리 할 수 ​​있으며 상위 또는 하위 노드로부터 데이터를 받거나 우회 할 수 있습니다.

Windows 호환 GUI 구성 유틸리티를 사용할 수 있습니다. 이 유틸리티를 사용하여 사용자는 Pan ID와 같은 여러 ZigBee 변수와 함께 응용 프로그램 유형에 따라 다른 구성을 설정할 수 있습니다. 사용자 친화적인 인터페이스는 사용자가 ZT-USB 및 ZT-2000 시리즈에 익숙해 지도록 도와줍니다.







하드웨어
임시 버퍼 크기 237 Byte
LED 표시기 지그비 통신 LED 1 개, 적색
통신 인터페이스
USB 커넥터 Type-A 플러그
적합성 USB 1.1 및 2.0 표준
드라이버 Windows 2000/XP/Vista/7/8/10
Windows CE 4.2 ~ 5.2/6.0/7.0
Linux
전송 속도 2400/4800/9600/19200/38400/57600/76800/115200 (bps)
데이터 형식 N, 8,1 / O, 8,1 / E, 8,1
전원
필요한 공급 전압 USB 소켓 전원
전력 소비 0.3 W (최대)
기계
포장 플라스틱
치수 (L x W x H) 58.4mm x 19.8mm x 9mm
환경
작동 온도 -25 ° C ~ + 75 °C
보관 온도 -30 ° C ~ + 80 °C
상대 습도 10 ~ 90 % RH (비 응축)
무선 전화
RF 채널 16
RF 송신 전력 3 dBm
안테나 2.4 GHz - PCB 안테나 (3dBi, 50Ω)
전송 범위 (Line of Sight, 전망선) 60 m (일반)
최대 지원되는 슬레이브 255
참고 : ZT-USBC에는 FCC ID가 없으므로 ZT-USBC는 아시아 지역에서만 판매 될 수 있습니다.
ZT-USBC CR USB to ZigBee Converter (호스트, 지그비 코디네이터) (RoHS)

ZT-2550 CR RS-485/RS-232 to ZigBee 컨버터 (호스트, 지그비 코디네이터) (RoHS)
ZT-2551 CR RS-485/RS-232 to ZigBee 컨버터 (슬레이브, 지그비 라우터) (RoHS)
ZT-2570 CR Etherner/RS-485/RS-232 to ZigBee 컨버터 (호스트, 지그비 코디네이터) (RoHS)
ZT-2571 CR Ethernet/RS-485/RS-232 to ZigBee 컨버터 (슬레이브, 지그비 라우터) (RoHS)
ZT-2000 DIO 시리즈 무선 디지털 입력 및 디지털 출력 ZigBee I/O 장치
ZT-2000 AIO 시리즈 무선 차동 아날로그 입력 및 아날로그 출력 ZigBee I/O 장치
