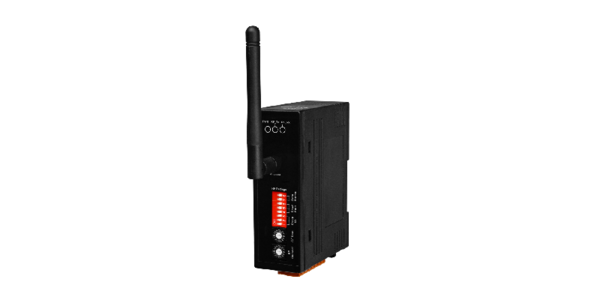

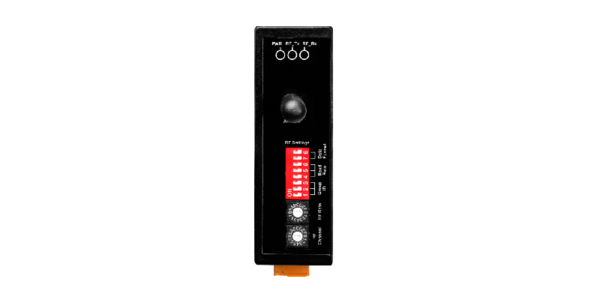

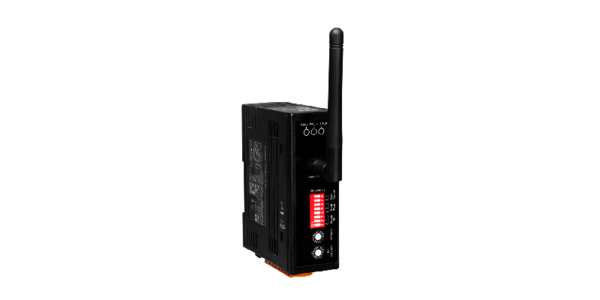

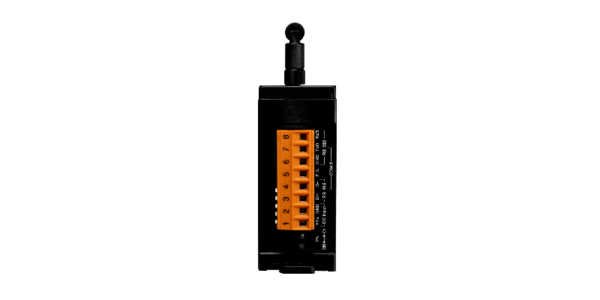

RFU-400 / RFU-433
429MHz RS-232 / RS-485 무선 모뎀 |
|
~ NEW ~ |
~ 곧 판매 가능 ~ |
|
|
모델 : RFU-400 |
모델 : RFU-433 |
- 429/433 MHz 무선 주파수
- 16 개의 RF 채널
- 4 RF 보 전송 속도
- RF 전력을 향상시키는 데 사용할 수있는 PA 스위치가 포함되어 있습니다.
- 9600 bps의 RF 보드 율에서 최대 1000 미터의 무선 LOS (line of sight) 전송 범위
- 투명한 전송 모드
- RS-232 및 RS-485 인터페이스 모두에 대해 1200 ~ 115200 bps의 전송 속도 제공
- ESD 보호 : +/- 4 kV에 문의하십시오.
- 절연 : 포토 커플러를 사용하여 DC- DC 에서 3000 V DC , 2500 Vrms에서절연
- DIN 레일 마운트 가능
- 작동 온도, -25 ° C ~ +75 ° C
RFU-400은 RS-232 / RS-485 장치의 데이터를 RF 메시지로 변환하는 데 사용할 수있는 RS-232 / RS-485 - 429MHz 무선 모뎀으로 429를 통해 투명 모드로 전송할 수 있습니다. MHz ISM 주파수 대역. RFU-400은 최대 9600 bps의 RF 보드 율에서 1000 미터 (1km)의 최대 가시선 (LOS) 전송 거리를 제공합니다. RFU-400은 열악한 환경에서 발생할 수있는 간섭을 극복하기 위해 RF 전송 보드 율을 최소 650bps로 구성하여 모뎀의 잡음 및 기타 간섭을 방지하는 기능을 향상시킵니다. 또한 RF 채널 및 그룹 ID는 조정 가능하므로 두 개의 RFU-400 네트워크가 인접 해있을 때 발생하는 간섭을 피할 때 유용합니다. 서로 다른 RFU-400 네트워크를 구별하고 제어하기 위해 16 개의 RF 채널과 8 개의 그룹 ID를 구성 할 수 있습니다. 이러한 구성 매개 변수의 대부분은 로터리 스위치와 DIP 스위치를 조합하여 조정할 수 있으므로 RFU-400 모뎀을 교체해야하는 경우 시스템을 유지 관리하는 간단한 방법을 제공합니다.
|
|
모델 |
RFU-400 |
RFU-433 |
RF 인터페이스 |
무선 주파수 |
429.1750 ~ 429.9250 MHz
433.1000 ~ 434.6000 MHz |
433.1000 ~ 434.6000 MHz |
전송 속도 |
115200bps ~ 650bps |
57600 bps ~ 650 bps |
전송 전력 |
최대 19dBm |
최대 10 dBm |
안테나 |
무 지향성 0 dBi |
전송 거리 (LoS) |
1000 m (9600 bps RF 속도 및 19 dBm Tx 전력) |
500 m (9600 bps RF 속도 및 10 dBm Tx 전력) |
그룹 ID |
0 ~ 7 |
프로토콜 |
투명한 전송 |
임시 버퍼 크기 |
512 바이트 |
구성 |
로터리 및 DIP 스위치 |
COM 포트 인터페이스 |
RS-232 |
TxD, RxD 및 GND |
RS-485 |
D +, D-; DC- DC 연결시 3000 V DC |
전송 속도 (bps) |
1200 ~ 115200 |
데이터 형식 |
N81, E81, O81 |
LED 표시기 |
RF_Tx |
녹색 |
RF_Rx |
노랑 |
PWR |
빨간 |
격리 |
모듈 내 격리 |
포토 커플러 용 2500 Vrms (RS-485 / RS-232 쪽) |
EMS 보호 |
ESD |
+/- 4 kV 접촉 |
EFT |
+/- 1 kV |
큰 파도 |
+/- 1 kV |
힘 |
입력 전압 범위 |
+10 V DC ~ +30 V DC |
전력 소비 |
1W (최대) |
기계 |
인화성 |
난연성 재료 |
치수 (W x L x H) |
108 mm x 84 mm x 33 mm (안테나 제외) |
안테나 치수 (L x Ø) |
108 mm x 10 mm |
설치 |
DIN- 레일 |
환경 |
작동 온도 |
-25 ° C ~ +75 ° C |
보관 온도 |
-30 ° C ~ +80 ° C |
상대 습도 |
10 ~ 90 % RH, 비 응축 |
|
|
|
RFU-400 CR * 아시아 전용 |
RS-232 / RS-485 - 429MHz 무선 모뎀 (RoHS) |
RFU-433 CR |
RS-232 / RS-485 ~ 433MHz 무선 모뎀 (RoHS) |
|
