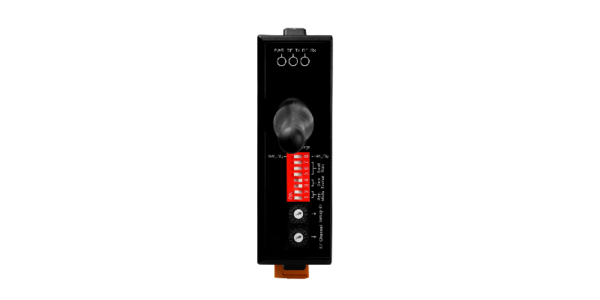

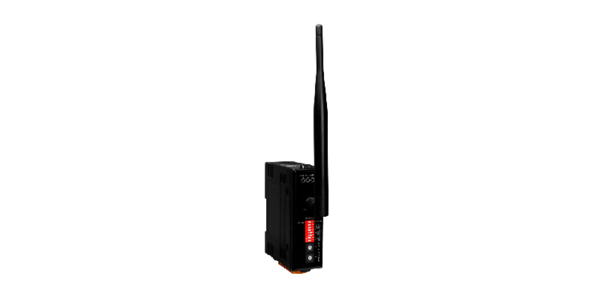

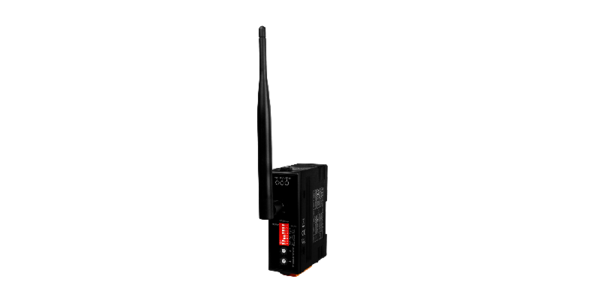

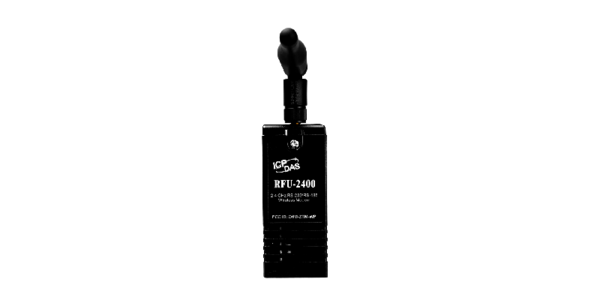

RFU-2400
2.4GHz RS-232 / RS-485 무선 모뎀 |
|
~ NEW ~ |
 |
모델 : RFU-2400 |

- ISM 2.4 GHz 작동 주파수
- 직접 시퀀스 확산 스펙트럼 (DSSS) RF 기술
- 무선 전송 범위 최대 700m (기본값)
- 지원되는 RS-232 / RS-485 인터페이스
- 최대 115200bps의 반이중 통신
- 최대 57600 bps의 전이중 통신
- 하드웨어 구성을위한 완전 외부 스위치
- 서지 및 ESD 보호
- DIN 레일 마운트 가능

RFU-2400은 2.4GHz 무선 주파수 모뎀으로 RS-232 및 RS-485 포트 인터페이스를 제공합니다. 직렬 및 무선 형식간에 신호를 변환하는 무선 브리지 역할을하도록 설계되었으며 물리적 와이어 배치가 불편할 때 응용 프로그램에 적합합니다. RFU-2400을 사용하면 무선 통신을 통해 호스트와 원격 센서 범위 사이에서 저렴한 비용으로 데이터 수집 및 제어 애플리케이션을 쉽게 구축 할 수 있습니다.
RFU-2400은 IEEE 802.15.4 표준을 기반으로 한 확산 스펙트럼 무선 주파수 (RF) 모뎀입니다. IEEE 802.15.4 표준은 2405MHz와 2480MHz 사이의 전송 주파수 범위를 사용하는 ISM 대역에서 작동합니다. 총 16 개의 채널을 사용할 수 있으며 각 채널의 채널 간격은 5 MHz입니다. 또한 전이중 통신을 허용하는 피어 투 피어 (P2P) 모드와 다 지점 통신에서 반이중 기능을 허용하는 브로드 캐스트 모드 등 두 가지 작동 모드가 지원됩니다.


 |
무선 전화 |
무선 전화 |
조정 |
OQPSK (오프셋 쿼드 러처 위상 시프트 키잉) |
확산 스펙트럼 |
DSSS (직접 시퀀스 확산 스펙트럼) |
채널 |
16 |
감광도 |
-96dBm |
전송 전력 |
11 dBm (기본값) : 19 dBm (최대) |
안테나 |
2.4G - 5dBi 전 방향성 안테나 |
전송 범위 |
700m (일반) (러시아 한정 400m 미만) |
하드웨어 |
COM0 |
|
COM 0 |
RS-232 |
TxD, RxD 및 GND |
RS-485 |
DATA +, DATA-; 내부 ASIC 자체 튜너; 비 절연 |
전송 속도 |
전이중 |
2400 ~ 57600bps |
반이중 |
2400 ~ 115200bps |
데이터 형식 |
N81, O81, E81, N82 |
완충기 |
2560 바이트 |
LED 표시기 |
녹색 |
RF TxD 상태 |
노랑 |
RF RxD 상태 |
빨간 |
전원 상태 |
힘 |
EMS 보호 |
ESD, Surge, EFT 및 Hi-Pot |
필요한 공급 전압 |
+10 V DC ~ +30 V DC |
전력 소비 |
1W (최대) |
연결 |

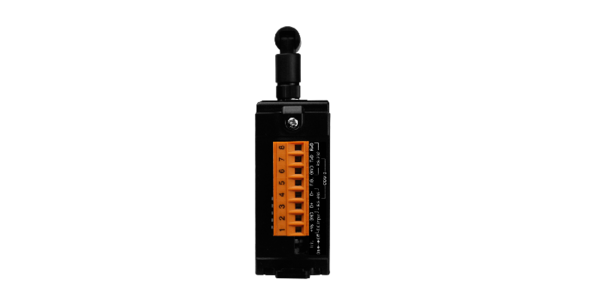

8 핀 5.08mm 탈착식 단자대 |
기계 |
포장 |
플라스틱 |
인화성 |
UL 94V-0 자재 |
치수 (L x W x H) |
108 mm x 84 mm x 33 mm |
설치 |
DIN- 레일 |
환경 |
작동 온도 |
-25 ~ + 75 ° C |
보관 온도 |
-40 ~ + 80 ° C |
상대 습도 |
0 ~ 90 % RH, 비 응축 |
|
|
 |
RFU-2400 CR |
2.4GHz RS-232 / RS-485 무선 모뎀 (RoHS) |
|
|
 |
외부 안테나 |
2.4GHz 외부 안테나, RP SMA Male (플러그) |
연장선 |
3S00x-1, RG58A / U x 미터 RP-SMA (수) ~ RP-SMA (암) |
|
