I-87211W

제품명
I-87211W
용도
GPS 제품
제조사
ICPDAS(대만)

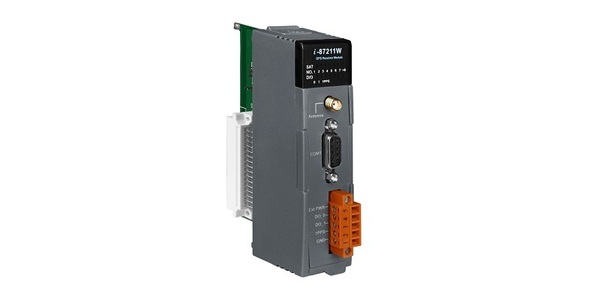

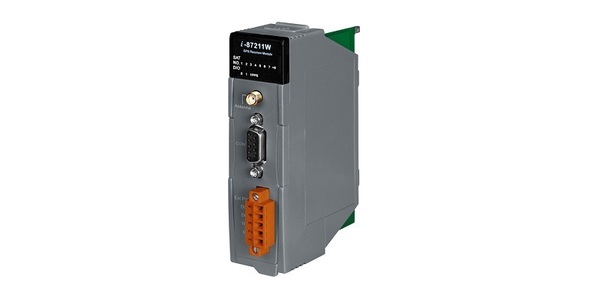

I-87211W
2 DO 및 1 PPS 출력이있는 GPS 수신기 모듈




모델 : I-87211W





  • ICP DAS의 PAC 및 원격 I / O 확장 장치 지원
  • 32 채널 GPS 및 NMEA v0183 v3.01 (Baudrate 9600 bps) 지원
  • RS-232는 NMEA v0183 v3.01 형식 또는 DCON 프로토콜을 지원합니다.
  • 내장형 2 채널 DO, 1 채널 PPS (초당 1 펄스), 1 RS-232 포트
  • PPS : 정밀한 계시 및 시간 측정을 위해 100ms 펄스 출력 / 초
  • 다양한 시스템 LED 표시기
  • DIN 레일 장착





I-87211W는 ICP DAS의 I-87K 제품군 GPS 수신기 모듈 용 새 GPS 솔루션으로 DCON 및 GPS 프로토콜을 갖춘 고감도, 저전력 소모 및 초소형 폼팩터를 특징으로합니다. 이 강력한 제품은 가혹한 환경에서도 우수한 감도와 뛰어난 성능을 제공합니다. I-87211W는 사용자를 위해 추가 2 채널 DO 및 1 채널 PPS를 제공합니다. PPS 신호는 정확한 시간 계시 및 시간 측정에 사용될 수 있습니다. 하나는 시간 동기화 소스로서 PPS 기능을 다른 기능과 결합 할 수 있습니다.

따라서 I-87211W는 PAC 및 원격 I / O 확장 장치에 RS232 인터페이스가있는 범용 GPS 모듈뿐만 아니라 강력한 GPS 모듈이 될 수 있습니다. 그것은 또한 자동차 네비게이션, 개인 위치 및 네비게이션, 해양 네비게이션, 위성 시간 보정 등에 적용 할 수 있습니다 ...




  • 자동차 네비게이션
  • 개인 위치 확인 및 탐색
  • 해양 네비게이션
  • 위성 시각 보정
  • 정확한 계시 및 시간 측정





디지털 출력
출력 채널 2 (싱크대)
출력 유형 비 절연 오픈 컬렉터
출력 전류 100 mA
부하 전압 +5 V DC ~ +30 V DC
GPS 수신기
MediaTek 솔루션
회수 L1 1575.42 MHz, C / A 코드
지원 채널 32
위치 정확도 SBAS (WAAS, EGNOS, MSAS) 가능
맥스. 고도 <18,000m
맥스. 속도 <515 m / s
획득 시간 콜드 스타트 ​​(오픈 스카이) = 42 초 (일반)
감광도 추적 = 최대 -158dBm
콜드 스타트 ​​= -142 dBm
프로토콜 지원 NMEA 0183 버전 3.01 (Baudrate 9600 bps)
GPS 출력
1 조달청 초당 펄스 출력 (기본값 100 ms 펄스 / 초)
RS-232 인터페이스 GPS 정보 출력
LED 표시기
전원 / 통신; 1 개의 LED
디지털 출력 3 개의 LED
GPS 8 개의 LED
전력 소비 0.75W (최대)
기계
치수 (W x L x H) 30mm x 91mm x 114mm
기계
작동 온도 -25 ° C ~ +75 ° C
보관 온도 -40 ° C ~ + 85 ° C
습기 5 ~ 95 % RH, 비 응축

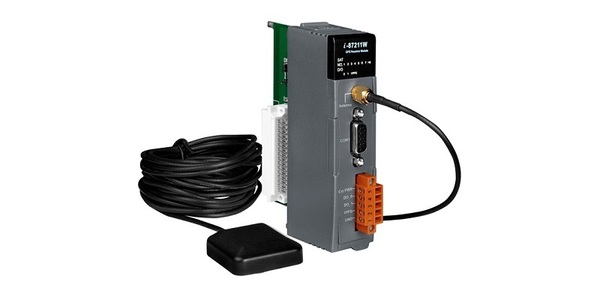

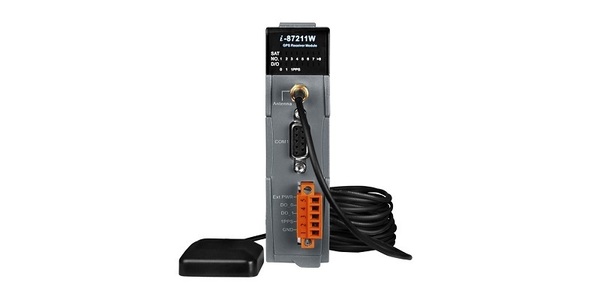

I-87211W CR 2 DO 및 1 PPS 출력을 포함한 GPS 수신기 모듈, ANT-115-03 (그레이 커버) (RoHS)

ANT-115-03 CR GPS 활성 외부 안테나 (SMA 플러그) (RoHS)
