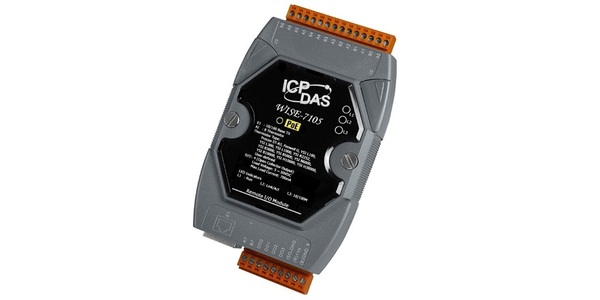

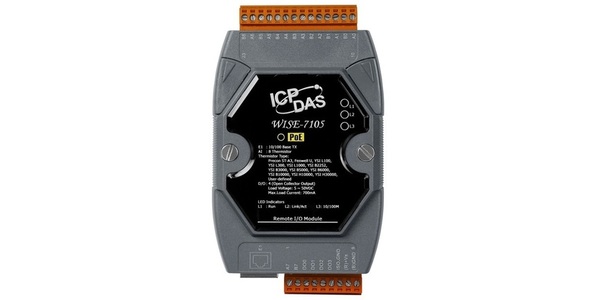

8-채널 Thermistor 입력 및 4-채널 Isolated 디지털 출력 PoE Module | ||||
WISE (Web Inside, Smart Engine)는 ICP DAS사에서 개발한 컨트롤 장치 제품 시리즈로, 다양한 산업용 어플리케이션에서 원격 논리 제어 및 모니터링에 사용됩니다. WISE는 사용자 친화적이고 직관적인 웹 사이트 인터페이스를 제공하여 몇 번의 클릭만으로 컨트롤러에서 IF-THEN-ELSE 제어 로직을 구현할 수 있습니다. 프로그래밍이 필요 없습니다. 강력하고 사용하기 쉬운 기능을 통해 학습 곡선을 최소화하고 출시 시간을 단축하며 시스템 개발에 소요되는 노력과 비용을 크게 절감 할 수 있습니다.
WISE-7105는 IEEE 802.3af 호환 (classification, Class 1) PoE (Power over Ethernet) 사양을 따릅니다. Ethernet pairs (Category 5 Ethernet 케이블)을 통해 PoE를 지원하는 네트워크로부터 전원을 공급 받을 수 있습니다. 이 기능은 더 큰 유연성과 더 높은 효율을 제공하므로 시스템 설계를 단순화하고 공간을 절약하며 케이블을 줄이고 전용 전기 콘센트에 대한 요구 사항을 제거합니다. 한편 PoE가 아닌 환경에서 WISE-7105는 AC 어댑터나 배터리 등과 같은 보조 전원으로도 전력을 공급 받을 수 있습니다.
다기능 모듈인 WISE-7105는 SCADA 소프트웨어와의 완벽한 통합을 위해 Modbus/TCP 프로토콜을 지원합니다. 이 제품은 16-bit, 8-채널 서미스터 입력 및 4-채널 디지털 출력을 특징으로합니다. 각 아날로그 채널은 개별 범위를 구성 할 수 있습니다.
빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단 및 시험 장비 등
아날로그 입력 (Analog Input) | |
입력 채널 | 8 (Differential) |
입력 타입 | Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000,YSI B6000, YSI B10000, YSI H10000, YSI H30000 |
해상도 (Resolution) | 16-bit |
샘플링 속도 (Sampling Rate) | 10 Sample/Sec. (Total) |
정확도 (Accuracy) | ±0.1% or better |
Zero Drift | ±20 μV/°C |
Span Drift | ±25 ppm/°C |
과전압 보호 | 110 VDC/VAC |
공통 모드 거부 | 86 dB min. |
정상 모드 거부 | 100 dB |
열림 배선 감지(Open Wire Detection) | Yes |
개별 채널 구성 | Yes |
디지털 출력 (Digital Output) | |
출력 채널 | 4 |
출력 타입 | Isolated Open Collector (Sink) |
최대 부하 전류 | 700 mA/채널 |
부하 전압 | 5 VDC ~ 50 VDC |
과전압 보호 | 60 VDC |
과부하 보호 | 1.4 A |
단락 회로 보호(Short-circuit Protection) | Yes |
시스템 (System) | |
CPU | 16-bit CPU |
SRAM | 512 KB |
Flash Memory | 512 KB |
EEPROM | 16 KB |
Watchdog | Yes |
통신 (Communication) | |
PoE Ethernet 포트 | 10/100 Base-TX and automatic MDI/MDI-X |
2 방향 절연 (2 Way Isolation) | |
I/O | 2500 VDC |
EMS 보호 | |
ESD (IEC 61000-4-2) | 각 단자에 대해 ±4 kV 접점 및 임의 접점에 대해 ±8 kV 공기 |
EFT (IEC 61000-4-4) | 전력선용 ±4 kV |
LED 표시기 | |
PoE | PoE On |
L1 | 시스템 실행 중 (System Running) |
L2 | 이더넷 링크/작동 (Ethernet Link/Act) |
L3 | 이더넷 속도 (Ethernet 10/100M Speed) |
전원 요구 사항 (Power Requirements) | |
예비 극성 보호 (Reserve Polarity Protection) |
Yes |
단자대 전원 공급 (Powered from terminal block) |
Yes, 12 ~ 48 VDC |
PoE로 부터 전원 공급 (Powered from PoE) |
Yes, IEEE 802.3af, Class1 |
소비 전력 | 3.0 W |
기구 | |
치수 (W x H x D) | 72 mm x 123 mm x 35 mm |
설치 | DIN-Rail or Wall mounting |
환경 | |
작동 온도 | -25 °C ~ +75 °C |
보관 온도 | -30 °C ~ +80 °C |
습도 | 10 ~ 90% RH, non-condensing |
기능 | |
Website 구성 규칙 | WISE 컨트롤러에서 Web Browser로 로직 규칙 편집 및 업로드하기 위해 Web Server 접속 |
36 IF-THEN-ELSE 로직 규칙 | AND 또는 OR 연산을 사용하는 IF 조건 3개 THEN 동작 3개 및 3 ELSE 동작 3개 |
48 내부 저항 | Modbus/TCP 주소를 통해 임시 변수 유지 및 데이터 읽기/쓰기 |
12 타이머 | 지연/타이밍 기능. |
12 이메일 | 미리 설정된 이메일 수신처로 이메일 메시지 전송. |
12 CGI 명령 | 미리 설정 CGI 명령 설정. |
12 Recipes | THEN/ELSE 작동 그룹 설정. |
8 P2P 원격 모듈 | 원격 WISE 모듈에 대한 연결 정보 설정 |
Modbus/TCP 프로토콜 | SCADA software를 통해 I/O 채널 및 컨트롤러의 시스템 상태를 실시간으로 제어 및 모니터링 |
IF 조건 | |
AI 채널 | = 、> 、< 、 ≥ 、 ≤ (value) |
내부 레지스터 | |
DO 카운터 | = 、> 、< 、 ≥ 、 ≤ (value)、변경(Change) |
타이머 | 타임아웃(Timeout)、Not Timeout |
P2P | DI、AI、DI counter、DO counter、IR |
규칙 상태 | 켜기(Enable)、끄기(Disable) |
THEN/ELSE 작업 | |
DO 채널 | 켜기(ON)、끄기(OFF)、펄스 출력(Pulse Output) |
내부 레지스터 | 값 변경(Change the value) |
DO 카운터 | 재설정(Reset) |
타이머 | 시작(Start)、정지(Stop) |
이메일 | 전송(Send) |
CGI 명령 | |
Recipe | 실행(Execute) |
P2P | DO(On/Off)、AO、IR |
규칙 상태 | 켜기(Enable)、끄기(Disable) |
