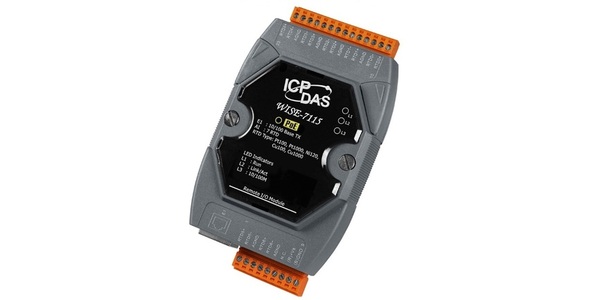

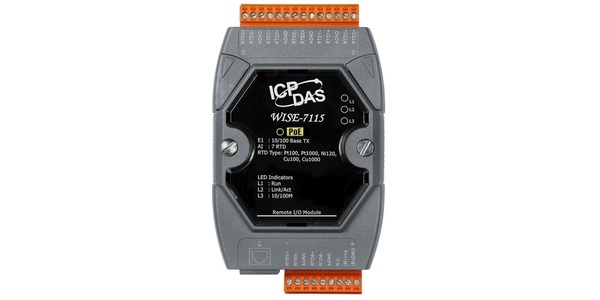

WISE-7115

제품명
WISE-7115
용도
AI & DO 제어기
특성
7-채널 RTD 입력
제조사
ICPDAS(대만)

WISE-7115



      7-채널 RTD 입력 모듈 (PoE) with 3-선 RTD lead 저항 제거








소개

WISE (Web Inside, Smart Engine)는 ICP DAS사에서 개발한 컨트롤 장치 제품 시리즈로, 다양한 산업용 어플리케이션에서 원격 논리 제어 및 모니터링에 사용됩니다. WISE는 사용자 친화적이고 직관적인 웹 사이트 인터페이스를 제공하여 몇 번의 클릭만으로 컨트롤러에서 IF-THEN-ELSE 제어 로직을 구현할 수 있습니다. 프로그래밍이 필요 없습니다. 강력하고 사용하기 쉬운 기능을 통해 학습 곡선을 최소화하고 출시 시간을 단축하며 시스템 개발에 소요되는 노력과 비용을 크게 절감 할 수 있습니다.

WISE-7115는 IEEE 802.3af 호환 (classification, Class 1) PoE (Power over Ethernet) 사양을 따릅니다. Ethernet pairs (Category 5 Ethernet 케이블)을 통해 PoE를 지원하는 네트워크로부터 전원을 공급 받을 수 있습니다. 이 기능은 더 큰 유연성과 더 높은 효율을 제공하므로 시스템 설계를 단순화하고 공간을 절약하며 케이블을 줄이고 전용 전기 콘센트에 대한 요구 사항을 제거합니다. 한편 PoE가 아닌 환경에서 WISE-7115는 AC 어댑터나 배터리 등과 같은 보조 전원으로도 전력을 공급 받을 수 있습니다.

다기능 모듈인 WISE-7115는 SCADA 소프트웨어와의 완벽한 통합을 위해 Modbus/TCP 프로토콜을 지원합니다. 이 제품은 16-bit, 7-채널 RTD 입력 제공합니다. 각 채널은 3선식 RTD 리드 저항 제거 및 RTD 측정을 위한 개방형 배선 감지를 지원하며, 개별 범위를 구성할 수 있습니다. .





특징

  • * IF-THEN-ELSE 규칙 설정을 위한 기본 웹 서버 (Web Server) 제공
  • * 논리 연산을 위한 IF-THEN-ELSE 규칙 엔진 내장
  • * 프로그래밍이 더 이상 필요 없음. 클릭하고 완료!
  • * IO, 카운터, 타이머, 이메일 작업 지원
  • * SCADA 소프트웨어와 원활한 연결을 위한 Modbus/TCP 프로토콜
  • * IEEE 802.3af 호환 PoE (Power over Ethernet)
  • * 10/100 Base-TX 이더넷
  • *  A/I (아날로그 입력) 타입 : 7 RTD (Pt100, Pt1000, Ni120, Cu100, Cu1000)
  • * 개별 채널 구성
  • * 3선 RTD 입력 with Lead 저항 제거
  • * 2-way 절연 / ESD 보호





응용

빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단 및 시험 장비 등





하드웨어 사양

 아날로그 입력 (Analog Input)
 입력 채널  7 (Differential)
 센서 타입  Pt100, Pt1000, Ni120, Cu100, Cu1000
 배선 연결  2/3 wire
 해상도  16-bit
 샘플링 속도  12 Samples/Sec. (Total)
 정확도  ±0.05%
 Zero Drift  ±0.5 μV/°C
 Span Drift  ±20 μV/°C
 공통 모드 거절  150 dB
 정상 모드 거절  100 dB
 입력 임피던스  >1M Ω
 개방형 배선 감지  Yes
 개별 채널 구성  Yes
 3-선 RTD 리드 저항 제거
 (Lead Resistance Elimination)
 Yes
 시스템 (System)
 CPU  16-bit CPU
 SRAM  512 KB
 Flash Memory  512 KB
 EEPROM  16 KB
 Watchdog  Yes
 통신 (Communication)
 PoE Ethernet Port  10/100 Base-TX and automatic MDI/MDI-X
  2방향 절연 (2 Way Isolation)
 I/O  2500 VDC
 EMS 보호
 ESD (IEC 61000-4-2)  각 단자대 ±4 kV 접점 & 임의 지점 ±8 kV 공기r
 EFT (IEC 61000-4-4)  전원선용 ±4 kV
 LED 표시기
 PoE  PoE 사용 (PoE On)
 L1  시스템 실행 중 (System Running)
 L2  이더넷 링크/작동 (Ethernet Link/Act)
 L3  이더넷 10/100M 속도 (Ethernet 10/100M Speed)
 전원 요구 사항
 예비 극성 보호  Yes
 터미널 블록에서 전원 공급  Yes, 12 ~ 48 VDC
 PoE로 부터 전원 공급  Yes, IEEE 802.3af, Class1
 소비 전력  2.6 W
 기구 (Mechanical)
 치수 (W x H x D)  72 mm x 123 mm x 35 mm
 설치  DIN-Rail or Wall mounting
 환경
 작동 온도  -25 °C ~ +75 °C
 보관 온도  -30 °C ~ +80 °C
 습도  10 ~ 90% RH, non-condensing





소프트웨어 사양

 기능
 Website 구성 규칙  WISE 컨트롤러에서 Web Browser로 로직 규칙 편집 및 업로드하기 위해 Web Server 접속
 36 IF-THEN-ELSE 로직 규칙  AND 또는 OR 연산을 사용하는 IF 조건 3개
 THEN 동작 3개 및 3 ELSE 동작 3개
 48 내부 저항  Modbus/TCP 주소를 통해 임시 변수 유지 및 데이터 읽기/쓰기
 12 타이머  지연/타이밍 기능.
 12 이메일  미리 설정된 이메일 수신처로 이메일 메시지 전송.
 12 CGI 명령  미리 설정 CGI 명령 설정.
 12 Recipes  THEN/ELSE 작동 그룹 설정.
 8 P2P 원격 모듈  원격 WISE 모듈에 대한 연결 정보 설정
 Modbus/TCP 프로토콜  SCADA software를 통해 I/O 채널 및 컨트롤러의 시스템 상태를 실시간으로 제어 및 모니터링
 IF 조건
 AI 채널  = 、> 、< 、 ≥ 、 ≤ (value)
 내부 레지스터
 DO 카운터  = 、> 、< 、 ≥ 、 ≤ (value)、변경(Change)
 타이머  타임아웃(Timeout)、Not Timeout
 P2P  DI、AI、DI counter、DO counter、IR
 규칙 상태  켜기(Enable)、끄기(Disable)
 THEN/ELSE 작업
 DO 채널  켜기(ON)、끄기(OFF)、펄스 출력(Pulse Output)
 내부 레지스터  값 변경(Change the value)
 DO 카운터  재설정(Reset)
 타이머  시작(Start)、정지(Stop)
 이메일  전송(Send)
 CGI 명령
 Recipe  실행(Execute)
 P2P  DO(On/Off)、AO、IR
 규칙 상태  켜기(Enable)、끄기(Disable)



 기능
 Website 구성 규칙  WISE 컨트롤러에서 Web Browser로 로직 규칙 편집 및 업로드하기 위해 Web Server 접속
 36 IF-THEN-ELSE 로직 규칙  3 IF conditions with AND or OR operators
 3 THEN actions and 3 ELSE actions
 48 내부 저항  Modbus/TCP 주소를 통해 임시 변수 유지 및 데이터 읽기/쓰기
 12 타이머  지연/타이밍 기능.
 12 이메일  미리 설정된 이메일 수신처로 이메일 메시지 전송.
 12 CGI 명령  미리 설정 CGI 명령 설정.
 12 Recipes  THEN/ELSE 작동 그룹 설정.
 8 P2P 원격 모듈  원격 WISE 모듈에 대한 연결 정보 설정
 Modbus/TCP 프로토콜  SCADA software를 통해 I/O 채널 및 컨트롤러의 시스템 상태를 실시간으로 제어 및 모니터링
 IF 조건
 AI 채널  = 、> 、< 、 ≥ 、 ≤ (value)
 내부 레지스터
 타이머  Timeout、Not Timeout
 P2P  DI、AI、DI counter、DO counter、IR
 규칙 상태  Enable、Disable
 THEN/ELSE 작업
 내부 레지스터  값 변경(Change the value)
 타이머  시작(Start)、정지(Stop)
 이메일  전송(Send)
 CGI 명령
 Recipe  실행(Execute)
 P2P  DO(On/Off)、AO、IR
 규칙 상태  켜기(Enable)、끄기(Disable)





주문 정보

  •  WISE-7115 CR    7-채널 RTD 입력 PoE 모듈 (RoHS) with 3-Wire RTD 리드 저항 제거
