제품 상세보기

WISE-7118Z

제품명
WISE-7118Z
용도
AI & DO 제어기
특성
10-채널 Thermocouple & 6-채널 Isolated 출력
제조사
ICPDAS(대만)

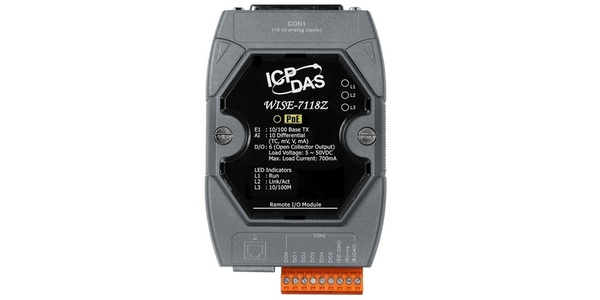

WISE-7118Z



    10-채널 Thermocouple 입력 with 고전압 보호 & 6-채널 Isolated 출력 PoE 모듈







소개

WISE (Web Inside, Smart Engine)는 ICP DAS사에서 개발한 컨트롤 장치 제품 시리즈로, 다양한 산업용 어플리케이션에서 원격 논리 제어 및 모니터링에 사용됩니다. WISE는 사용자 친화적이고 직관적인 웹 사이트 인터페이스를 제공하여 몇 번의 클릭만으로 컨트롤러에서 IF-THEN-ELSE 제어 로직을 구현할 수 있습니다. 프로그래밍이 필요 없습니다. 강력하고 사용하기 쉬운 기능을 통해 학습 곡선을 최소화하고 출시 시간을 단축하며 시스템 개발에 소요되는 노력과 비용을 크게 절감 할 수 있습니다.

WISE-7118Z는 IEEE 802.3af 호환 (classification, Class 1) PoE (Power over Ethernet) 사양을 따릅니다. Ethernet pairs (Category 5 Ethernet 케이블)을 통해 PoE를 지원하는 네트워크로부터 전원을 공급 받을 수 있습니다. 이 기능은 더 큰 유연성과 더 높은 효율을 제공하므로 시스템 설계를 단순화하고 공간을 절약하며 케이블을 줄이고 전용 전기 콘센트에 대한 요구 사항을 제거합니다. 한편 PoE가 아닌 환경에서 WISE-7118Z는 AC 어댑터나 배터리 등과 같은 보조 전원으로도 전력을 공급 받을 수 있습니다.

다기능 모듈인 WISE-7118Z는 SCADA 소프트웨어와의 완벽한 통합을 위해 Modbus/TCP 프로토콜을 지원합니다. 이 제품은 16-bit, 10-채널 열전대(Thermocouple) 입력 및 6-채널 디지털 출력을 특징으로합니다. 각 아날로그 채널은 개별 범위를 구성 할 수 있습니다.





특징

  • * IF-THEN-ELSE 규칙 설정을 위한 기본 웹 서버 (Web Server) 제공
  • * 논리 연산을 위한 IF-THEN-ELSE 규칙 엔진 내장
  • * 프로그래밍이 더 이상 필요 없음. 클릭하고 완료!
  • * IO, 카운터, 타이머, 이메일 작업 지원
  • * SCADA 소프트웨어와 원활한 연결을 위한 Modbus/TCP 프로토콜
  • * IEEE 802.3af 호환 PoE (Power over Ethernet)
  • * 10/100 Base-TX 이더넷
  • *  전류 입력, 전압 입력 및 열전대(Thermocouple) 입력 지원
  • *  240 Vrms 과전압 보호
  • * 6-채널 디지털 출력
  • * 온도 출력 일관성
  • * 개별 채널 구성 가능
  • * 2-way 절연 / ESD 보호





응용

빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단 및 시험 장비 등





하드웨어 사양

 아날로그 입력 (Analog Input)
 입력 채널  10 (Differential)
 입력 타입  ±15 mV, ±50 mV, ±100 mV, ±500 mV,±1 V, ±2.5 V
 ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (Requires Optional External 125 Ω Resistor)
 Thermocouple (J, K, T, E, R, S, B, N,C, L, M, LDIN43710)
 해상도 (Resolution)  16-bit
 샘플링 속도 (Sampling Rate)  10 Sample/Sec. (Total)
 정확도 (Accuracy)  ±0.1% or better
 Zero Drift  ±0.5 μV/°C
 Span Drift  ±25 ppm/°C
 과전압 보호  240 Vrms
 입력 임피던스  >300 kΩ
 공통 모드 거부 / 정상 모드 거부  최소 150 dB / 100 dB
 열림 배선 감지(Open Wire Detection)  Yes
 개별 채널 구성  Yes
 디지털 출력 (Digital Output)
 출력 채널  6
 출력 타입  Isolated Open Collector (Sink)
 최대 부하 전류  700 mA/채널
 부하 전압  5 VDC ~ 50 VDC
 과전압 보호  60 VDC
 과부하 보호  1.4 A
 단락 회로 보호(Short-circuit  Protection)  Yes
 시스템 (System)
 CPU  16-bit CPU
 SRAM  512 KB
 Flash Memory  512 KB
 EEPROM  16 KB
 Watchdog  Yes
 통신 (Communication)
 PoE Ethernet 포트  10/100 Base-TX and automatic MDI/MDI-X
 2  방향 절연 (2 Way Isolation)
 I/O  2500 VDC
 EMS 보호
 ESD (IEC 61000-4-2)  각 단자에 대해 ±4 kV 접점 및 임의 접점에 대해 ±8 kV 공기
 EFT (IEC 61000-4-4)  전력선용 ±4 kV
 LED 표시기
 PoE  PoE 사용 (PoE On)
 L1  시스템 실행 중 (System Running)
 L2  이더넷 링크/작동 (Ethernet Link/Act)
 L3  이더넷 속도 (Ethernet 10/100M Speed)
 전원 요구 사항 (Power Requirements)
 예비 극성 보호
 (Reserve Polarity Protection)
 Yes
 단자대 전원 공급
 (Powered from terminal block)
 Yes, 12 ~ 48 VDC
 PoE로 부터 전원 공급
 (Powered from PoE)
 Yes, IEEE 802.3af, Class1
 소비 전력  3.0 W
 기구
 치수 (W x H x D)  72 mm x 123 mm x 35 mm
 설치  DIN-Rail or Wall mounting
 환경
 작동 온도  -25 °C ~ +75 °C
 보관 온도  -30 °C ~ +80 °C
 습도  10 ~ 90% RH, non-condensing





소프트웨어 사양

 기능
 Website 구성 규칙  WISE 컨트롤러에서 Web Browser로 로직 규칙 편집 및 업로드하기 위해 Web Server 접속
 36 IF-THEN-ELSE 로직 규칙 AND 또는 OR 연산을 사용하는 IF 조건 3개
THEN 동작 3개 및 3 ELSE 동작 3개
 48 내부 저항 Modbus/TCP 주소를 통해 임시 변수 유지 및 데이터 읽기/쓰기
 12 타이머 지연/타이밍 기능.
 12 이메일 미리 설정된 이메일 수신처로 이메일 메시지 전송.
 12 CGI 명령 미리 설정 CGI 명령 설정.
 12 Recipes THEN/ELSE 작동 그룹 설정.
 8 P2P 원격 모듈 원격 WISE 모듈에 대한 연결 정보 설정
 Modbus/TCP 프로토콜 SCADA software를 통해 I/O 채널 및 컨트롤러의 시스템 상태를 실시간으로 제어 및 모니터링
 IF 조건
 AI 채널  = 、> 、< 、 ≥ 、 ≤ (value)
 내부 레지스터
 DO 카운터  = 、> 、< 、 ≥ 、 ≤ (value)、변경(Change)
 타이머  타임아웃(Timeout)、Not Timeout
 P2P  DI、AI、DI counter、DO counter、IR
 규칙 상태  켜기(Enable)、끄기(Disable)
 THEN/ELSE 작업
 DO 채널  켜기(ON)、끄기(OFF)、펄스 출력(Pulse Output)
 내부 레지스터  값 변경(Change the value)
 DO 카운터  재설정(Reset)
 타이머  시작(Start)、정지(Stop)
 이메일  전송(Send)
 CGI 명령
 Recipe  실행(Execute)
 P2P  DO(On/Off)、AO、IR
 규칙 상태  켜기(Enable)、끄기(Disable)





주문 정보

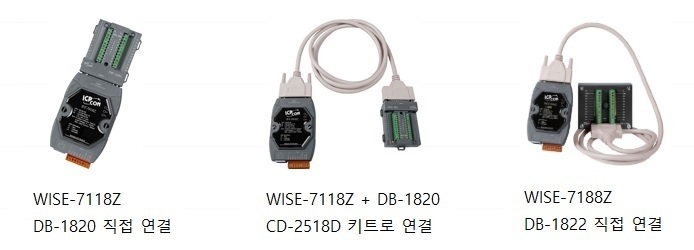

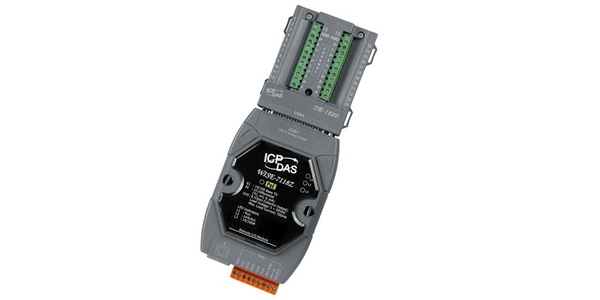

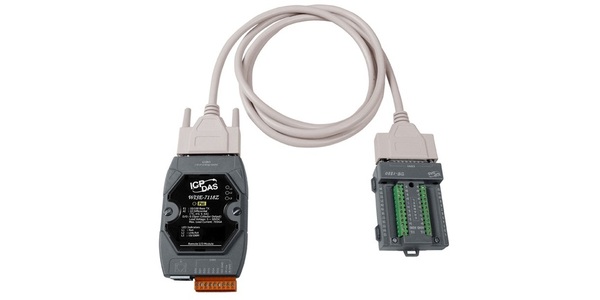

  •  WISE-7118Z/S CR    10-채널 열전대(Thermistor) 입력 with 고전압 보호 & 6-채널 Isolated 디지털 출력 모듈 with PoE (RoHS) incoude DB-1820 Daughter Board

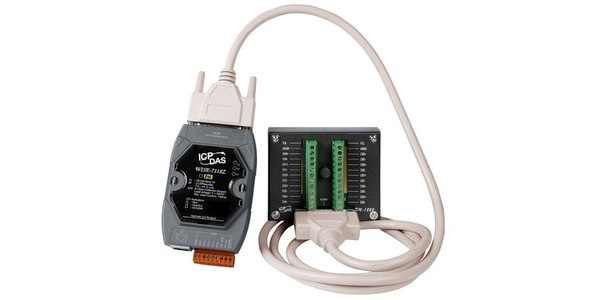

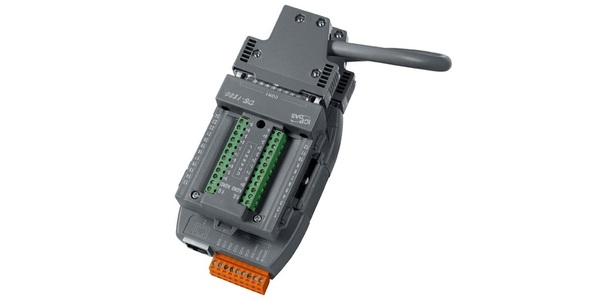

  •  WISE-7188Z/S2 CR   10-채널 열전대(Thermistor) 입력 with 고전압 보호 & 6-채널 Isolated 디지털 출력 모듈 with PoE (RoHS) incoude DB-1822 Daughter Board & 1.8 미터 케이블
