제품 상세보기

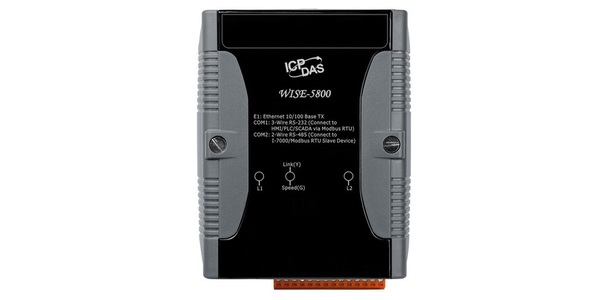

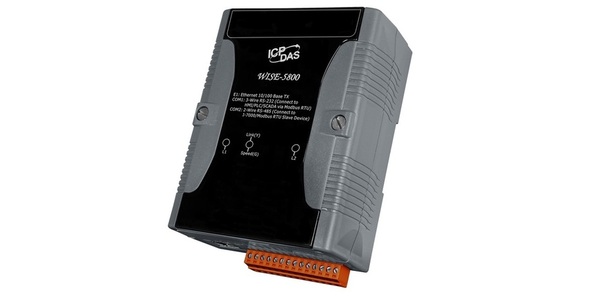

WISE-5800

제품명
WISE-5800
용도
I/O & Data Logger
특성
사용자 정의 I/O & 데이터 로거 모듈 (Modbus RTU 또는 DCON 장치용)
제조사
ICPDAS(대만)

WISE-5800



    Moudbus RTU 또는 DCON 장치용 User-defined I/O & Data Logger 모듈








소개

WISE (Web Inside, Smart Engine)는 ICP DAS사에서 개발한 컨트롤 장치 제품 시리즈로, 다양한 산업용 어플리케이션에서 원격 논리 제어 및 모니터링에 사용됩니다. WISE는 사용자 친화적이고 직관적인 웹 사이트 인터페이스를 제공하여 몇 번의 클릭만으로 컨트롤러에서 IF-THEN-ELSE 제어 로직을 구현할 수 있기 때문에 프로그래밍이 필요 없습니다. 강력하고 사용하기 쉬운 소프트웨어를 이용하여 습득 기간을 최소화하고 출시 시간을 단축하며 시스템 개발에 소요되는 인력과 비용을 크게 줄일 수 있습니다.



WISE-5800XW-Board에 따라 D/I, D/O, A/D 및 D/A와 같은 다양한 I/O 기능을 구현하기 할 수 있도록 I/O 확장 bus를 지원합니다. 또한, ICP DAS사의 I-7000/M-7000 원격 I/O 모듈과 Modbus RTU 슬레이브 장치도 지원합니다. I-7000/M-7000의 다양한 I/O 모듈과 Modbus RTU 슬레이브 장치와의 연결 기능을 기반으로 하여, 응용 분야에서 사용자에게 더 많은 유연성을 제공할 수 있습니다.

WISE-5800은 SCADA 소프트웨어와 원활하게 통합할 수 있도록 Modbus TCP/RTU 프로토콜을 지원합니다. 그것은 WISE 시리즈 컨트롤러가 제공하는 이점입니다. 또한 WISE-5800은 microSD 카드로 데이터 로거(date logger) 기능을 제공하여 이벤트 트리거 또는 정기적인 시간 간격으로 I/O 채널 값을 기록 할 수 있습니다. 데이터 파일은 이메일 또는 FTP로 다시 보낼 수 있습니다. 모든 설정은 브라우저를 통해 완료 할 수 있습니다.

WISE-5800은 기존의 WISE 시리즈에서 이어 받은 장점 외에도 I/O 기능에서 더 많은 지원을 제공합니다. 사용자가 가장 적합한 I/O 모듈을 자유롭게 선택할 수 있도록 다양한  XW-Board, I-7000/M-7000 원격 I/O 모듈 및 Modbus RTU 슬레이브 장치와 연결할 수 있습니다. microSD 카드를 사용하여 컨트롤러의 I/O 데이터를 실시간으로 기록하고, 예정된 시간에 FTP 또는 이메일로 데이터 파일을 제어 센터에 전송하여 추후 관리 관리 또는 데이터 분석을 할 수 있는 Data Logger 기능을 제공합니다.









특징

* IF-THEN-ELSE 규칙 설정을 위한 웹 서버(Web Server) 내장
* 논리 연산을 위한 IF-THEN-ELSE 규칙 내장
* IO, 카운터, 타이머, 스케줄, 전자 메일, 래서피 작업 지원
* 프로그래밍 불필요. 클릭만으로 완료!
* 데이터 로거(Data Logger) 및 데이터 파일 전송 기능 지원
* SCADA 소프트웨어와 원활안 연결을 위한 Modbus TCP/RTU 프로토콜
* 10/100 Base-TX Ethernet
* XW-Board 지원
* I-7000 원격 I/O 모듈 지원 (최대 16 개)
* Modbus RTU 슬레이브 장치 지원 (최대 10 개)
* SNTP 시간 동기화 지원







응용 프로그램

빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단 및 시험 장비 등







하드웨어 사양

 CPU 모듈
 CPU  16-bit CPU
 SRAM  768 KB
 Flash  512 KB
 EEPROM  16KB
 NVRAM  31 Bytes
 microSD 확장  최대 32GB microSDHC 카드 지원
 RTC (Real Time Clock)  RTC 초, 분, 시간, 요일/월의 날짜, 월 및 연도
 워치 독 타이머  Yes (0.8 초)
 통신 포트
 이더넷  RJ-45 x 1, 10/100 Base-TX (자동 협상, 자동 MDI / MDI-X, LED 표시 등)
 COM 1  RS-232 (TxD, RxD, RTS, CTS, GND), 비 절연, 속도 : 최대 115200 bps.
 COM 2  RS-485 (D2 +, D2-), 자체 튜너 ASIC, 비 절연, 속도 : 최대 115200 bps.
 LED 표시기
 시스템 LED  Yes (빨간색)
 이더넷 링크 LED  Yes (녹색 : 이더넷 링크 감지, 녹색 깜박임 : 이더넷 패킷 수신)
 LED 디스플레이  -
 하드웨어 확장
 I/O 확장 버스  Yes
 기계
 치수 (W x H x D)  91mm x 123mm x 52mm
 설치  DIN- 레일
 환경
 작동 온도  -25 ~ +75 °C
 보관 온도  -30 ~ + 80 °C
 습도  10 ~ 90 % RH (비 응축)
 전원
 보호  역전 극성 보호
 프레임 접지  Yes (ESD 보호용)
 입력 범위  +12 ~ +48 VDC
 이중 전원 입력  Yes
 소비 전력  2.0W







소프트웨어 사양

 기능
 Website 규칙 구성  WISE 컨트롤러의 Web server에 접속하여 Web browser를 통해 로직 규칙 편집 및 업로드
 36 IF-THEN-ELSE 로직 규칙  AND or OR 연산을 사용하는 IF 조건 3개
 THEN 동작 3개 및 ELSE 동작 3개
 48 내부 레지스터  Modbus/TCP 주소를 통해 임시 변수 유지 및 데이터 읽기/쓰기
 12 타이머  지연/타이밍 기능
 12 일정  미리 예약된 일상 작업 설정
 12 이메일  미리 설정된 이메일 수신처로 이메일 메시지 전송
 12 CGI 명령  미리 설정된 CGI 명령 전송
 12 Recipes  THEN/ELSE 작업 그룹 설정
 Data Logger  Data Logger 구성 설정하고, 데이터 기록 형식 및 데이터 파일 전송 작업 포함
 Modbus TCP/RTU 프로토콜  SCADA 소프트웨어를 통한 I/O 채널 및 컨트롤러의 시스템 상태를 실시간으로 제어 및 모니터링합니다.
 IF 조건
 DI 채널  ON、OFF、ON to OFF、OFF to ON、변경(Change)
 AI 채널  = 、> 、< 、 ≥ 、 ≤ (값)
 내부 레지스터
 DI 카운터  = 、> 、< 、 ≥ 、 ≤ (값)、변경(Change)
 타이머  타임아웃(Timeout)、Not Timeout
 일정  범위 내(In Range)、범위 외(Out of Range)
 규칙 상태  켜기(Enable)、끄기(Disable)
 THEN/ELSE 작업
 DO 채널  ON、OFF、Pulse 출력 (XW-Board 전용)
 AO 채널  값 변경(Change the value)
 내부 레지스터
 DI 카운터  재설정(Reset)
 타이머  시작(Start)、재설정(Reset)
 일정  켜기(Enable)、끄기(Disable)
 이메일  전송(Send)
 CGI 명령
 Recipe  실행(Execute)
 Data Logger  시작(Start)、정지(Stop)、일회성 로그(One-Time Log)
 규칙 상태  켜기(Enable)、끄기(Disable)







Support I/O Module List

I/O 유형 기능 모델명
I-7000 Remote I/O 모듈 AI/AO 전압 & 전류 I-7012I-7012DI-7012FI-7012FDI-7017I-7017F
I-7017RI-7017CI-7017FCI-7017RCI-7017R-A5
I-7017Z
열전대(Thermocouple) I-7011I-7011DI-7011PI-7011PDI-7018I-7018BL
I-7018PI-7018RI-7018ZI-7019R
RTD I-7013I-7013DI-7015I-7015PI-7033I-7033D
서미스터(Thermistor) I-7005
Transmitter I-7014D
Strain Gauge I-7016 I-7016D I-7016P I-7016PD
아날로그 출력 I-7021I-7021PI-7022I-7024, I-7024R
DI/DO DC 디지털 입력 I-7041I-7041DI-7041PI-7041PDI-7051I-7051D
I-7052I-7052DI-7053_FGI-7053D_FG
AC 디지털 입력 I-7058I-7058DI-7059I-7059D
DC 디지털 출력 I-7042I-7042DI-7043I-7043DI-7045I-7045D
I-7045-NPNI-7045D-NPN
DC 디지털 입력 & 출력 I-7044I-7044DI-7050I-7050DI-7050AI-7050AD
I-7055I-7055DI-7055-NPNI-7055D-NPN
Relay 출력 Power Relay 출력 I-7060I-7060DI-7061I-7061DI-7063I-7063D
I-7065I-7065DI-7067I-7067D
Solid State Relay 출력 I-7063AI-7063ADI-7063BI-7063BDI-7065A
I-7065ADI-7065BI-7065BD
Photomos Relay 출력 I-7066I-7066D
기타 Counter/Frequency I-7080I-7080DI-7080BI-7080BDI-7088
DL 시리즈 온도 and 습도 DL-100T485DL-100T485-W
CO2/온도/습도 DL-302
XW-Board DI/DO XW107XW110
DI/DO/AI/AO XW304XW310XW310C
M-7000 / Modbus RTU Slave 모듈 코일 출력 / 개별 입력 / 입력 레지스터 / 홀딩 레지스터







주문 정보

   WISE-5800 CR        Moudbus RTU 또는 DCON 장치용 사용자 정의 I/O 및 데이터 로거 모듈 (RoHS)
