MQ-7200M 시리즈는 웹 서버(Web Server)가 내장된 웹 기반 이더넷 I/O 모듈로서 일반 웹 브라우저를 사용하여 모듈을 구성하고 디지털 I/O 상태를 제어/모니터 할 수 있습니다.

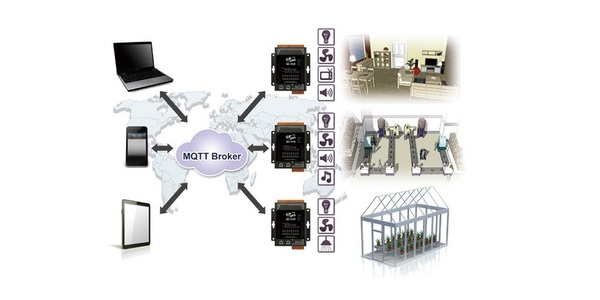

MQTT 프로토콜 지원하는 MQ-7200M 시리즈 모듈을 통해 Industrial Internet of Things (IIoT) 시스템에 센서를 쉽게 연결할 수 있습니다. 사용자는 PC/노트북 또는 모바일 장치에서 MQTT 클라이언트 도구를 사용하여 원격 센서를 간단하고 효과적으로 제어/모니터 할 수 있습니다.










1. MQTT 프로토콜 지원
MQTT는 Message Queuing Telemetry Transport의 약자인데, M2M (Machine-to-Machine)/매우 가볍게 게시된 사물 인터넷 접속 가능한 프로토톨 (IoT:Internet of Things)/가입 메시지 전송입니다.
이 제품은 크기가 작고 전력 사용량이 적으며 데이터 패킷이 최소화되고 하나 이상의 수신자에게 정보를 효율적으로 배포하기 때문에 모바일 애플리케이션에 유용합니다.




2. 내장 I/O
다양한 I/O 구성 요소는 단일 I/O 모듈의 여러 채널과 혼합되어 가장 비용 효율적인 I/O 사용을 제공하고 I/O 작업의 성능을 향상시킵니다.


3. 데이지 체인 이더넷 케이블링
MQ-7200M 시리즈에는 데이지 체인 토폴로지를 구현하기 위한 2-포트 이더넷 스위치가 내장되어 있습니다. 케이블링이 훨씬 쉬워지고 총 케이블 및 스위치 비용이 크게 절감됩니다.




4. LAN Bypass
LAN Bypass 기능은 이더넷 통신을 보장합니다.
MQ-7200M 중 하나라도 전원이 꺼
지면 자동으로 네트워크 트래픽을 계속 활성화합니다.





5. Dual Watchdog
Dual Watchdog은 Module Watchdog과 Communication Watchdog으로 구성됩니다. 디지털 출력의 동작은 Dual Watchdog에도 연관됩니다.
모듈 워치독(Module Watchdog)모듈의 작동을 모니터링 할 수 있도록 내장 된 하드웨어 회로이며 하드웨어 또는 소프트웨어에 장애가 발생할 경우 CPU를 재설정합니다. 그러면 디지털 출력의 Power-on Value가 로드됩니다.
통신 워치 독(Communication Watchdog)은 MQTT Broker와 MQ-7200M 사이의 통신을 모니터하는 소프트웨어 기능입니다. MQ-7200M이 잠시 MQTT Broker에서 연결이 해제되면
연결 된 장치의 예기치 않은 손상을 방지하기 위해서 워치 독은 디지털 출력을 미리 정의 된 Safe Value로 강행합니다.


6. 열악한 환경에서도 높은 신뢰성 제공
작동 온도 범위 : -25 ~ + 75 °C
보관 온도 : -30 ~ + 80 °C
습도 : 10 ~ 90 % RH (비 응축)




7. Power-on Value 및 Safe Value
파워-온 값(Power-on Value)과 안전 값(Safe Value)은 시스템 안전성을 향상시키도록 설계되었습니다.
파워 온 값 (Power-on Value) : 모듈 워치 독에 의해 모듈의 전원이 켜지거나 재설정 될 때 파워 온 값이 디지털 출력으로 로드됩니다.
안전 값 (Safe Value) : Communication Watchdog이 활성화되고 Communication Watchdog 타임 아웃이 발생하면 "안전 값"이 디지털 출력으로 로드됩니다.


8. DIO 상태를 위한 LED 표시기
LED 표시기는 MQ-7200M의 디지털 I/O 상태를 나타내는데 사용됩니다.




9. 두 쌍의 전원 입력 핀
MQ-7200M은 전원 입력용 배선을 쉽게 하기 위해 두 쌍의 4 개 핀이 있습니다.



MQ-7200M 디지털 I/O 모듈
모델명
디지털 출력 (DO)
디지털 입력 (DI)
채널
유형
Sink/Source
최대 부하 전류
@ 25 °C
채널
유형
Sink/Source
MQ-7244M
8
Open Collector
Sink
650 mA/채널
8
Wet
Sink, Source
MQ-7252M
Source
Wet
MQ-7255M
Sink
Dry, Wet
MQ-7251M
-
-
-
-
16
Wet
Sink, Source
MQ-7253M
Dry
Source
