제품 상세보기

CL-211-E/CL-212-E/CL-213-E

제품명
CL-211-E/CL-212-E/CL-213-E
용도
PM2.5(초미세 먼지)/CO/CO2/온도/습도/노점 데이터 로거 모듈
특성
RS-485, Ethernet PoE 인터페이스
제조사
ICPDAS(대만)

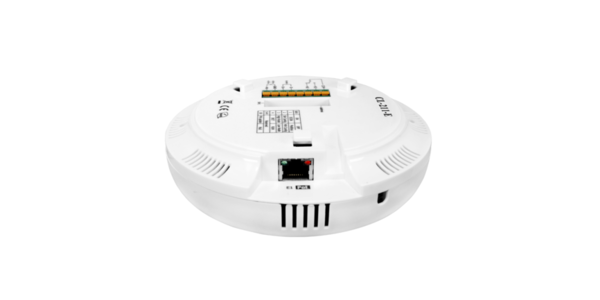

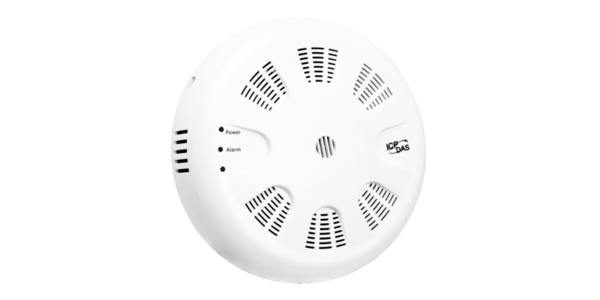

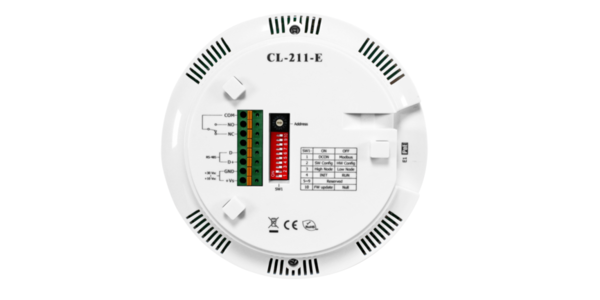

CL-211-E / CL-212-E / CL-213-E

PM2.5(초미세 먼지)/CO/CO2/온도/습도/노점 원격 데이터 로거 모듈




~ NEW ~
모델명 : CL-211-E / CL-212-E / CL-213-E











•  PM2.5(초미세 먼지), CO, CO2, 온도, 습도 및 노점 측정 기록 가능
•  비 분산 적외선 (NDIR) CO2 센서
•  날짜 및 시간 스탬프가 있는 최대 450,000 개의 레코드
•  DCON, Modubs RTU/TCP 및 MQTT 프로토콜을 지원
•  RS-485/Ethernet 통신 인터페이스 포함
•  알람 또는 IAQ 디바이스 제어를 위한 릴레이 출력







CL-200 시리즈 PM2.5, CO, CO2, 온도, 습도 및 노점 정보를 측정하고 기록하는데 사용할 수 있는 데이터 로거 장치입니다.
날짜 및 시간 스탬프를 포함하여 다운로드 가능한 레코드를 최대 450,000개 까지 저장할 수 있고,
CL-200 시리즈 장치와 동일한 로컬 네트워크에 연결되어 있으면 무료로 제공되는 Windows 소프트웨어, iOS App 또는 Android App을 사용하여 언제 어디서나 실시간 데이터에 접속할 수 있습니다.
DCON, Modbus RTU 및 Modbus TCP와 같은 일반적인 산업용 프로토콜 뿐만 아니라, 새로 부상하고 있는 M2M(Machine-to-Machine)/IoT(Internet of Things) 연결 프로토콜인 MQTT에 대한 지원도 제공됩니다.

CL-200 시리즈 장치는 RS-485, Ethernet 및 PoE와 같이 널리 사용되고 있는 통신 인터페이스를 통해 연결할 수 있으므로 기존의 HMI 또는 SCADA 시스템에 장치를 쉽게 통합 할 수 있고, 분산 제어 시스템에서 유지 보수도 쉽게 할 수 있습니다.





 IoT 애플리케이션용 MQTT 프로토콜 지원
 다중 플렛폼 원격 액세스 Software
CL-21x 데이터 로거 장치와 동일한 로컬 네트워크에 연결되어 있으면,
DL300 Utility, iOS/Android 앱 또는 일반 web browser를 사용하여
언제 어디서나 데이터 로거의 실시간 데이터에 접속할 수 있습니다.







DL-300 Utility를 사용하여 모듈을 구성하고, 실시간 데이터를 모니터링할 수 있습니다.
또한, DL-300 및 CL-200 모듈을 그룹화하여 분산 그룹의 상태를 관찰 및 관리하고,
로그 데이터를 CSV 파일로 변환하고
다운로드하여 산업 표준 소프트웨어 또는 분석용 스프레드 시트로
내보낼 수 있도록 설계된 강력한 툴(Powerful Tool)입니다.







  • •  식품 또는 의약품 운송
  • •  식품 및 음료 산업 (HACCP)
  • •  혈액센터 및 약국
  • •  건축 및 에너지 관리
  • •  창고 관리
  •   박물관, 기록 보관소 및 갤러리



■ 실내 또는 지하 주차장 자동 모니터링 솔루션
실내 또는 지하 주차장의 대기 품질 자동화 시스템에 CL-200 시리즈 모듈을 사용하여
PM2.5(초미세 먼지), CO, CO2, 온도, 습도 및 노점 등 건강과 안전 정보를 모니터링 할 수 있습니다.






모델명 CL-211-E CL-212-E CL-213-E
시스템
PM2.5 / CO / CO2 / RH / T 알람 Yes
실시간 클럭 Yes
데이터 로거 Yes, 최대 450,000 레코드
릴레이 출력 Form A × 1, SPST
30 VDC@ 16A 또는 @ 250VAC@ 16 A
인터페이스 RS-485 / Ethernet
전기
터미널 블록에서 전원 공급 +12 ~ +48 VDC
소비 전력 Non-PoE 2.66 W (최대) 2.9 W (최대) 3.24 W (최대)
PoE 2.73 W (최대) 3.22 W (최대) 3.41 W (최대)
기계
설치 천장 설치 / 벽 장착
보호 등급 IP20
치수 (D x H) Ø 150 mm x 53 mm
환경
작동 온도 0 ~ + 50 °C
보관 온도 -30 ~ + 75 °C
습도 10 ~ 90 % RH, 비 응축





모델명 CL-211-E CL-212-E CL-213-E
시스템
PM2.5 / CO / CO2 / RH / T 알람 Yes
실시간 클럭 Yes
데이터 로거 Yes, 최대 450,000 레코드
릴레이 출력 형태 A × 1, SPST
30 VDC@ 16A 또는 @ 250VAC@ 16A
인터페이스 RS-485 / Ethernet
전기
터미널 블록에서 전원 공급 +12 ~ +48 VDC
전력 소비 비 PoE 2.66W (최대) 2.9W (최대) 3.24 W (최대)
PoE 2.73 W (최대) 3.22W (최대) 3.41W (최대)
기계
설치 천장 설치 / 벽 장착
보호 등급 IP20
치수 (D x H) Ø 150 mm x 53 mm
환경
작동 온도 0 ~ + 50 °C
보관 온도 -30 ~ + 75 °C
습도 10 ~ 90 % RH,




모델명 CL-211-E CL-212-E CL-213-E
PM2.5 측정
범위 0 ~ 400 μg/m3
해상도 1μg/m3
응답 시간  <= 1 min (1분 이하)
CO 측정
범위 0 ~ 1000 ppm (전기 화학적) - 0 ~ 1000 ppm (전기 화학적)
해상도 1 ppm - 1 ppm
정확도 측정 값의 ± 5 % - 측정 값의 ± 5 %
응답 시간 30 초 - 30 초
준비 시간 300 초 - 300 초
CO2 측정
범위 - 0 ~ 9999 ppm (NDIR)
해상도 - 1 ppm
정확도 - 측정 값의 ± 40ppm ± 3 %
응답 시간 - 120 초
준비 시간 - 5 분
온도 측정
범위 -10 ~ + 50 °C
해상도 0.1 °C
정확도 ± 0.6 °C
상대 습도 측정
범위 0 ~ 100 % RH
해상도 0.1 % RH
정확도 ± 5 % RH
노점
범위 온도 및 상대 습도를 사용하여 계산
해상도 0.1 °C






CL-211-E CR PM2.5 / CO / 온도 / 습도 / 노점 원격 데이터 로거 모듈 (RoHS)
CL-212-E CR PM2.5 / CO2 / 온도 / 습도 / 노점 원격 데이터 로거 모듈 (RoHS)
CL-213-E CR PM2.5 / CO / CO2 / 온도 / 습도 / 노점 원격 데이터 로거 모듈 (RoHS)
관련 상품

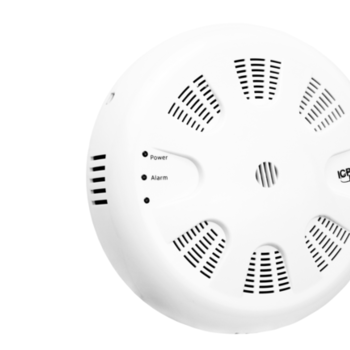

  • CL-20x-E 시리즈
    CL-20x-E 시리즈 CO/CO2/온도/습도/노점 데이터 로거 모듈

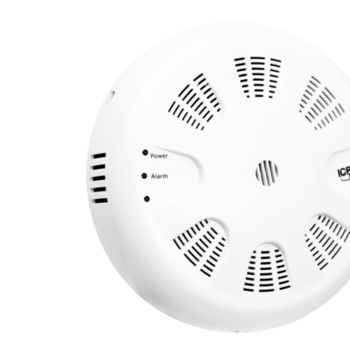

  • CL-211/CL-212/CL-213
