제품 상세보기
;)
;)
;)
;)

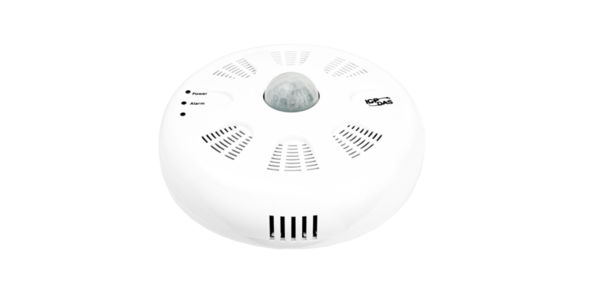

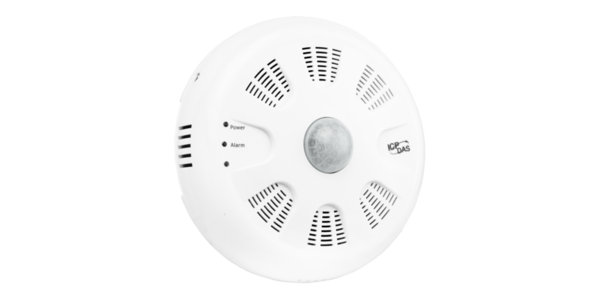

PIR-230-E/BLE/WF
- 제품명
- PIR-230-E/BLE/WF
- 용도
- 센서 시리즈
- 특성
- 모션, 온도 및 습도 센서 모듈
- 제조사
- ICPDAS(대만)
|
|
|
- • 시간 지연/Lux/감도 조정 가능
- • 스마트 스위치 제어를 위한 내부 포토 센서
- • PIR 센서(passive infrared sensor))/온도 센서용 LED 표시기
- • 실내 온도 측정을 위한 온도 센서
- • 온도 또는 화재 경보로 적합
- • PIR/온도 센서를 통해 릴레이 출력을 사용하여 전등을 제어
- • 최대 1500W (백열등) 및 300W (형광등) 부하 적합
- • 형광등 (T8) 부하 가능
- • 광범위한 통신 인터페이스 및 프로토콜
- • IEEE802.11b/g/n 표준과 호환 가능 (PIR-230-WF만 해당)
- • 무선 네트워크용 기반시설 및 AP 경계 모드( limit-AP modes) 지원 (PIR-230-WF만 해당)
- • 천장 표면 탑재 설계
PIR 시리즈 모듈은 대략 지름 8 미터 범위 내에서 인체가 생성한 적외선을 검출 할 수 있으며, 실내 모션 감지를 위한 360°의 유효 범위 영역(coverage area)을 가지고 있습니다. 모션이 감지되면 자동으로 조명을 켜도록 모듈을 구성 할 수 있습니다. 모듈에는 실내 온도 및 습도를 측정하기 위한 온도 및 습도 센서가 포함되어 있거나 화재 경보기를 작동하도록 구성 할 수 있습니다. RS-485/Ethernet/Wi-Fi를 비롯하여 DCON 및 Modbus RTU/TCP 프로토콜을 지원하며 기존의 HMI/SCADA/중앙 제어 장치 시스템에 쉽게 통합 할 수 있는 광범위한 인터페이스 연결을 개별 요구에 맞게 선택할 수 있습니다.
무료 유틸리티가 포함되어 있어서 구성 정보와 데이터를 Microsoft Excel로 내보낼 수 있는 강력한 차트 형식으로 표시 할 수 있습니다.
나사가 없는 빠른 연결부 커넥터와 DIP 및 로터리 스위치는 모듈 설치, 수리 및 유지 보수하기가 쉽습니다.
각 모듈의 케이스는 UL94-V2 정격 내화성 재질로 만들어졌으며 흰색의 미니멀한 외관 디자인으로 실내 장식과 조화롭게 어울리기 쉽습니다.
- • 공공 화장실의 조명 및 배기팬
- • 계단에서 일반적인 조명
- • 주차 지역 조명
- • 정원 조명
- • 가게의 객실 변경을 위한 조명
- • 복도 조명 및 기타 여러 상황
| 모델명 | PIR-230-E | PIR-230-BLE | PIR-230-WF |
| 모션 및 점유 센서 | |||
| 지연 시간 | 하드웨어 : 8 단계 스위치 선택 가능 (초) : 6, 16, 33, 66, 131, 262, 524, 1049 소프트웨어 : 16 단계 (초) : 2,4,6,8,16,33, 49, 66, 131, 262, 393, 524, 1049, 2097, 3146, 4194 |
||
| Lux 제어 레벨 | 하드웨어 : 2 모드 (새벽 및 먼지) / 소프트웨어 : 5 단계 | ||
| 탐지 높이 | 최대 4 m | ||
| 모션 감지 필드 | 360 ° : 최대 지름 8 미터. | ||
| 점유 감지 영역 | - | ||
| PIR 응답 시간 | 1 초 | ||
| 온도 센서 | |||
| 측정 범위 | -40 ~ + 120 °C | ||
| 화재 경보 | 65 °C (프로그래밍 가능) | ||
| 해상도 | 0.01 °C | ||
| 정확도 | ± 0.5 °C (0 ~ 60 °C에서) | ||
| 상대 습도 측정 | |||
| 범위 | 0 ~ 100 % RH | ||
| 해상도 | 0.1 % RH | ||
| 정확도 | ± 5 % RH | ||
| 디지털 입력 | |||
| 채널 | 2 | ||
| 유형 | Wet | ||
| On 전압 레벨 | 70 ~ 220 VAC | ||
| Off 전압 레벨 | 최대 20 VAC | ||
| 입력 임피던스 | 68 KΩ, 1 W | ||
| 릴레이 출력 | |||
| 채널 | 1 | ||
| 유형 | Power Relay, Form C | ||
| 최대 부하 전류 | NO : 10 A @ 250 VAC NC : 6 A @ 250 VAC |
||
| 부하 와트 | 백열 전구 : 최대 1500 W ; 형광등 : 최대 300 W | ||
| 통신 | |||
| 노드 주소 | 하드웨어 : 160 - 191 / 소프트웨어 : 1 - 255 | ||
| 프로토콜 | DCON, Modbus RTU, Modbus TCP | ||
| 배선 인터페이스 | Yes, RS-485 X 1 및 Ethernet / PoE X1 | ||
| 무선 인터페이스 | - | 블루투스 | 와이파이 |
| 표준 지원 | - | BT 4.0 | IEEE 802.11 b/g/n |
| 무선 모드 | - | Slave | Infrastructure/ Limited AP |
| 무선 보안 | - | AES 128 | WEP, WPA, WPA2 |
| 전송 범위 | - | 20 m (LOS) | 50 m (LOS) |
| LED 표시기 | |||
| LED 표시기 | Yes, 전원/통신 표시기 1 개, 알람 표시기 1개 | ||
| EMS 보호 | |||
| ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4 kV 접점, 임의 지점에 대해 ± 8 kV 공기 | ||
| EFT (IEC 61000-4-4) | 전력선 용 ± 4 kV | ||
| 전원 요구 사항 | |||
| 전원 공급 장치 | 18 ~ 48 VDC, PoE | ||
| 역 극성 보호 | Yes | ||
| 소비 전력 | 2 W | 2.5 W | 3 W |
| 기계 | |||
| 설치 | 천장/표면 장착 | ||
| 보호 등급 | IP20 | ||
| 치수 (D x H) | Ø 150 mm x 53 mm | ||
| 환경 | |||
| 작동 온도 | 0 ~ + 35 °C | ||
| 보관 온도 | -30 ~ + 80 °C | ||
| 습도 | 10 ~ 90 % RH, 비 응축 | ||

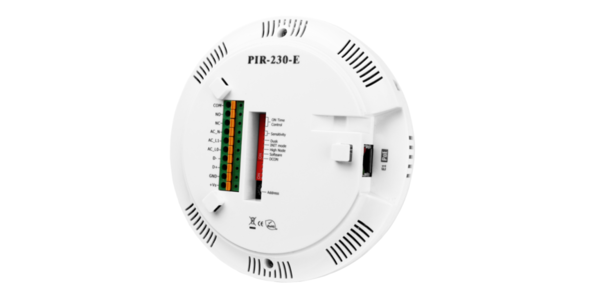

| PIR-230-E ~ NEW ~ | PIR 모션 센서, 온도 및 습도 센서 모듈 (이더넷) |
| PIR-230-BLE ~ 곧 판매 예정 | PIR 모션 센서, 온도 및 습도 센서 모듈 (블루투스) |

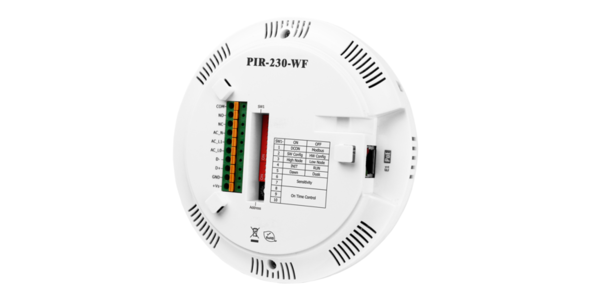

| PIR-230-WF ~ 곧 판매 예정 | PIR 모션 센서, 온도 및 습도 센서 모듈 (WiFi) |
