제품 상세보기

I-7530

제품명
I-7530
용도
CAN Bus 컨버터
특성
Intelligent RS-232 to CAN 컨버터
제조사
ICPDAS(대만)

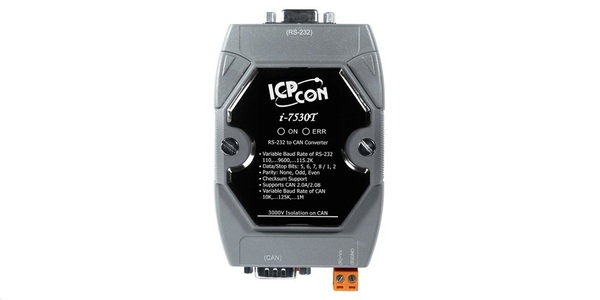

I-7530 / I-7530T    I-7530-FT

RS-232 - CAN 변환기

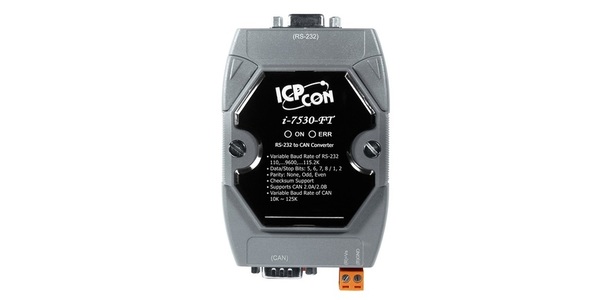

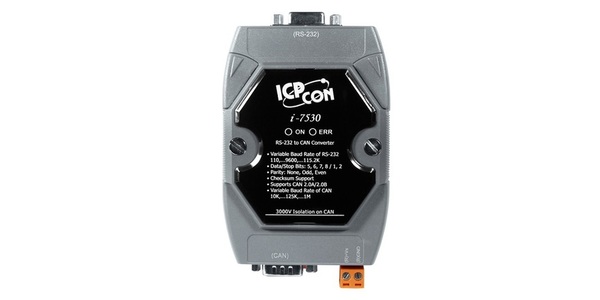

I-7530 I-7530-FT




CAN (Controller Area Network)은 지능형 산업 장치 네트워크를 구성하고 스마트 자동 제어 시스템을 구축하는데 특히 적합한 Serial Bus 시스템입니다.

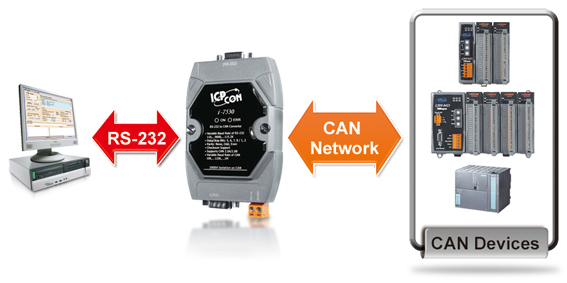

다음 그림은 I-7530 / I-7530T / I-7530FT 모듈의 응용 프로그램 구조를 보여줍니다. PC는 I-7530 / I-7530T / I-7530FT 변환기를 사용하여 CAN 네트워크를 통해 CAN 장치에 액세스/제어하는 ​​CAN 호스트, 모니터 또는 HMI 일 수 있습니다.

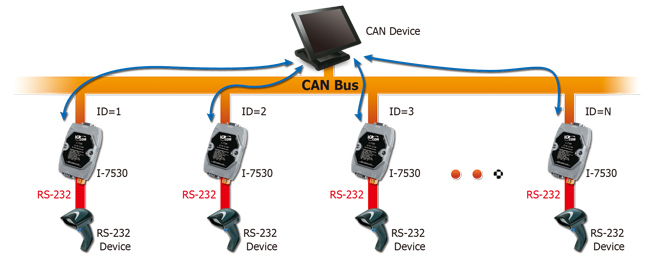

프로그래머블 RS-232 장치 (예 : I-8411 / I-8431 / I-8811 / I-8831 / W-8031 / W-8331 / W- 8731 임베디드 컨트롤러)는 시리얼 포트를 사용하여 CAN 네트워크를 통해 I-7530 / I-7530T / I-7530FT 모듈에 연결할 수 있습니다. 전통적인 RS-232 장치에서 CAN 네트워크를 사용하기 위해 이러한 목적을 달성 할 수있는 방법을 제공합니다.

I-7530 / I-7530T / I-7530FT는 RS-232 통신 방식을 통해 CAN bus의 힘을 발휘하도록 설계되었습니다. CAN과 RS-232 네트워크 간의 메시지를 정확하게 변환합니다.

또한 일부 특수 용도로 I-7530 / I-7530T / I-7530FT의 기능을 확장합니다. 페어 연결 모드에서는 I-7530 / I-7530T / I-7530FT를 사용하여 PC를 다른 RS-232 장치와 동시에 연결할 수 있습니다. 응용 프로그램  구조는 다음과 같습니다.





CAN 측 3000V 절연 (I-7530 / I-7530T 용)
I-7530/I-7530T의 CAN 포트는 3000V 절연(Isolation)으로 절연됩니다. 이 절연은 CAN 네트워크에서 오는 손상 신호로부터 로컬 RS-232 장치를 보호 할 수 있습니다.

워치 독(Watchdog) 내장
워치 독은 작동 상태를 모니터링하는 하드웨어 리셋 회로입니다. 혹독하거나 노이즈 환경에서 작업 할 때, I-7530 / I-7530T / I-7530FT는 외부 신호에 의해 셧다운 될 수 있습니다. 이 회로는 I-7530 / I-7530T / I-7530FT가 연속적으로 작동하고 멈추지 않도록 할 수 있습니다.

전원 및 오류 표시기 표시
I-7530 / I-7530T / I-7530FT에는 두 가지 표시등이 있습니다. 전원 표시등은 I-7530 / I-7530T / I-7530FT가 대기 중이거나 메시지를 송수신하는지 여부를 확인할 때 도움이됩니다. 오류 표시기는 I-7530 / I-7530T / I-7530FT에서 일부 오류가 발생하면 켜집니다.







  • 제어 시스템
  • 빌딩 자동화
  • 공장 자동화
  • 분산 데이터 수집
