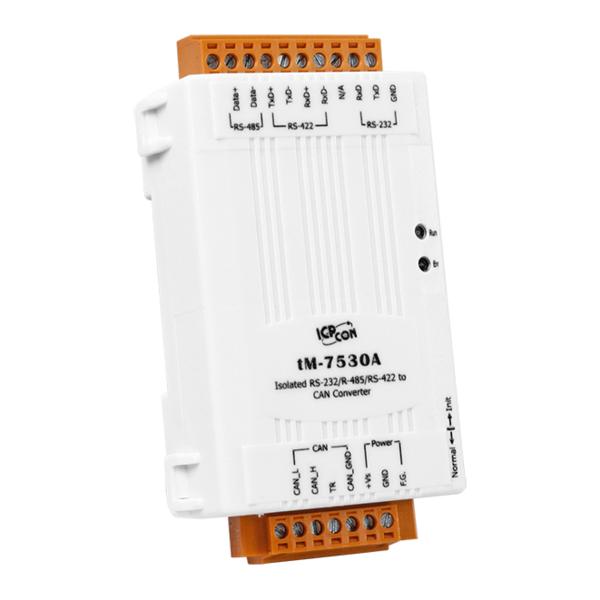

tM-7530A

제품명
tM-7530A
용도
CAN Bus 컨버터
특성
Intelligent 초소형 UART/CAN 컨버터
제조사
ICPDAS(대만)

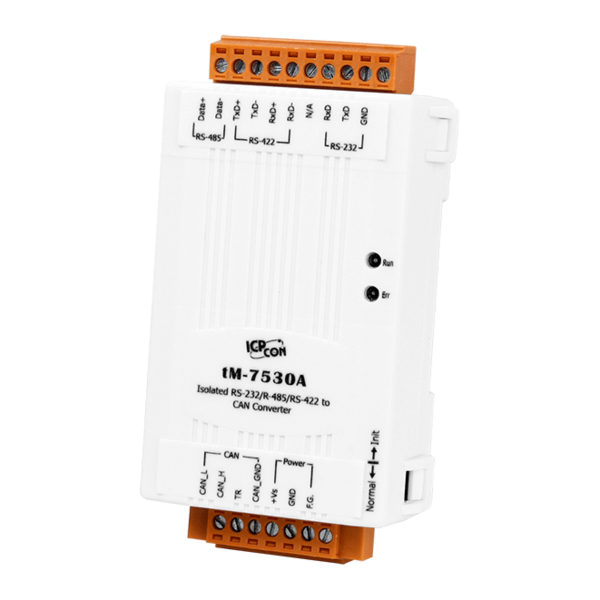

tM-7530A ~ NEW ~

초소형 UART/CAN 컨버터









ICP DAS사는 시장에서 널리 권장되는 많은 UART/CAN 제품 솔루션을 제공했습니다. 이러한 UART/CAN 변환기는 사용자가 UART와 CAN 네트워크 간의 통신을 구현하는데 도움이 될 수 있습니다.
비용 효율적인 사항을 충족할 수 있는 UART/CAN 변환기로써 tM-7530A는 새로운 솔루션을 제공할 수 있을 것 입니다.
tM-7530A는 작은 크기로 인해 좁은 환경에 적합한 초소형 UART/CAN 변환기입니다.
전원 측과 CAN bus 측에 절연이 있으며 다른 UART/CAN 모듈보다 성능이 빠릅니다.
tM-7530A의 기능은 I-7530 및 I-7530T와 완벽하게 호환됩니다. 또한 "listen only"와 같은 새로운 기능을 제공합니다. 사용자는 이 기능을 사용하여 CAN bus 메시지 및 오류 감지를 청취 할 수 있습니다. tM-7530A는 경제적이고 실용적인 UART/CAN 컨버터 솔루션입니다.
또한, 일부 특수 애플리케이션을 위해 tM-7530A의 기능을 확장할 수 있습니다.

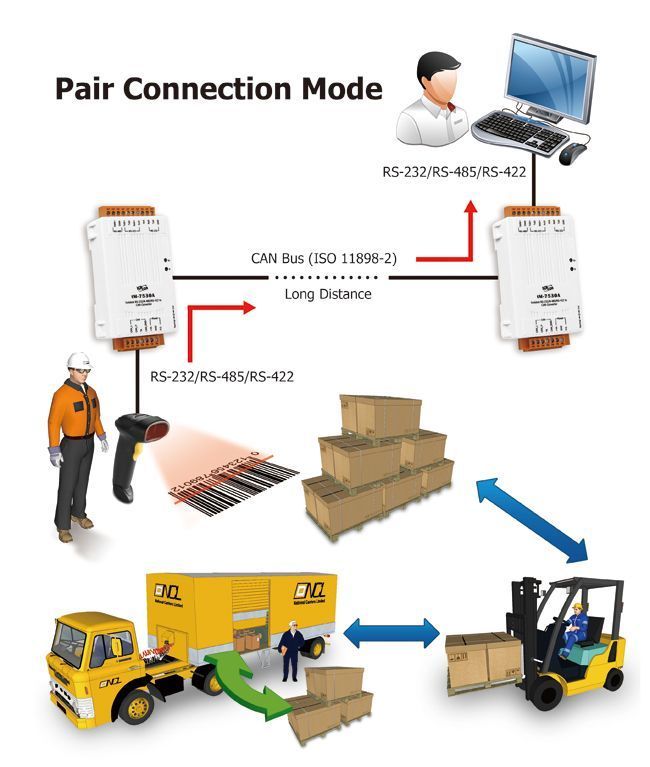

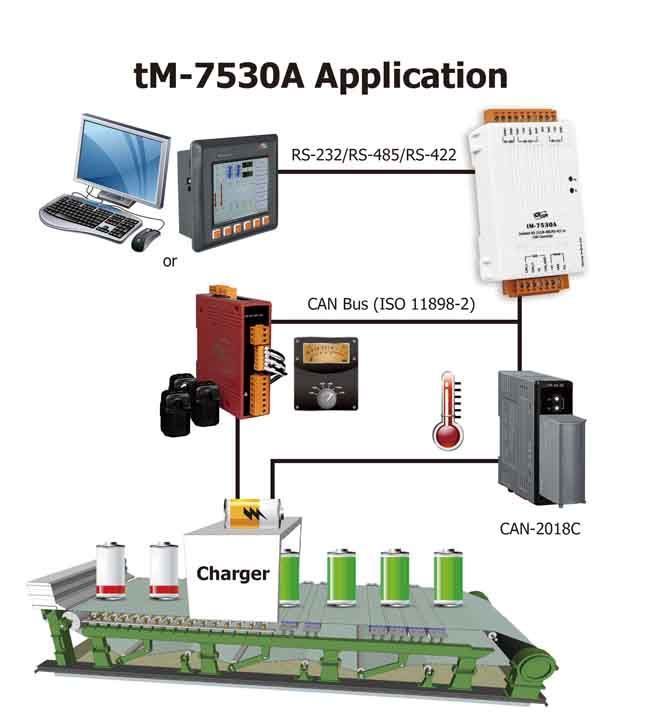

페어 연결 모드에서 tM-7530A를 사용하여 PC를 다른 UART 장치와 동시에 연결할 수 있습니다. 애플리케이션 아키텍처는 다음과 같을 수 있습니다.




















  워치독 내장
 ISO 11898-2 표준과 완벽하게 호환
  10K bps에서 1M bps까지 다양한 CAN 전송 속도 지원 (최대 1M bps)
  사용자 정의 CAN 전송 속도 지원
  110 bps에서 230400 bps까지 다양한 UART 전송 속도 지원 (최대 230400bps)
  선택 가능한 120 Ω 단자 저항 내장
  CAN 및 UART에 대한 전원, 데이터 흐름 및 오류 표시기

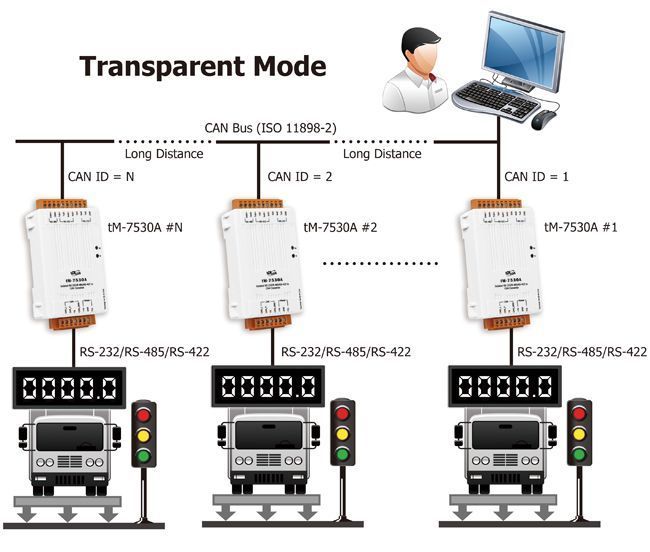

  다양한 통신 모드 지원
  CAN bus 측 및 UART 측의 소프트웨어 버퍼
  Pair 연결 모드에서 사용자 정의 문자 끝 지원 (user-defined end of characters)
  듣기 전용 모드 · UART 측 지원 타임 스탬프 응답 지원





▪  CAN 버스 전송 속도 구성
▪  CAN 버스 ID 필터 구성
▪  CAN 2.0A 또는 CAN 2.0B 사양 선택
▪  UART 전송 속도 및 데이터 형식 구성
▪  통신 모드 (정상, 쌍 연결 및 수신 전용 모드) 구성
▪  CAN 메시지를 송수신하기위한 쉬운 테스트
▪  CAN 버스 데이터 흐름 감지
▪  특수 애플리케이션을위한 그룹 CAN 메시지 전송
▪  사전에 수신 된 CAN 메시지에 대한 트리거 이벤트 설정
▪  ICP DAS 사의 모든 CAN 버스 기능 통합 통합







tM-7530A는 VxCAN Utility를 사용하여 구성 및 테스트합니다. VxCAN은 ICP DAS사에서 개발 된 기법으로 "가상 CAN"이라고 부릅니다. ICP DAS사의 CAN 변환기 모듈을 모두 통합하는데 사용됩니다. 이 기술과 Windows 플랫폼 API를 통해 사용자는 응용 프로그램에 맞게 유틸리티 도구를 개발할 수 있습니다. 이 방법을 사용하여 VxCAN 유틸리티도 개발됩니다. 따라서 앞으로 VxCAN 유틸리티를 통해 모든 CAN 컨버터 유틸리티를 통합 할 것입니다.



더 많은 VxCAN 정보는 웹 사이트 :  VxCAN 드라이버





 성능 테스트 : CAN에서 RS-232 (115200, n, 8, 1). 단위 : 초당 프레임 수 (FPS).
전송 속도 1000K 800K 500K 250K 125K 50K 20K 10K
CAN 2.0A 519 519 523 522 522 416 176 88
CAN 2.0B 423 423 426 425 426 353 146 74



 성능 테스트 : RS-232 (115200, n, 8, 1)부터 CAN까지. 단위 : 초당 프레임 수 (FPS).
전송 속도 1000K 800K 500K 250K 125K 50K 20K 10K
CAN 2.0A 523 524 523 522 520 451 180 90
CAN 2.0B 425 426 427 426 427 377 150 75





 CAN 인터페이스
 Controller  Microprocessor inside with 48MHz
 송수신기  NXP TJA1042
 채널 번호  1

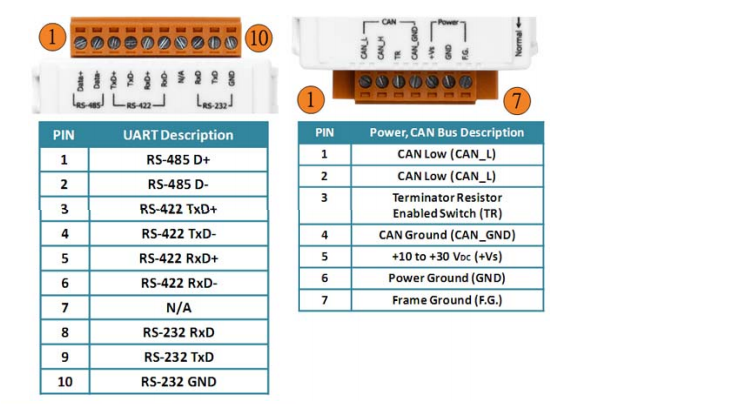

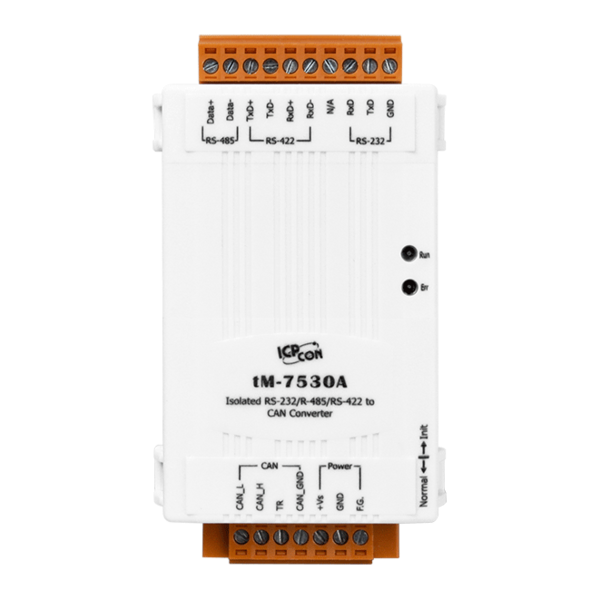

 커넥터  7-핀 나사 고정 터미널 블록 (CAN_H, CAN_L, CAN_GND)
 전송 속도 (bps)  10 k, 20 k, 50 k, 125 k, 250 k, 500 k, 800 k, 1 Mbps
 절연  DC-to-DC3000 VDC,  photo couple은 2500 Vrms

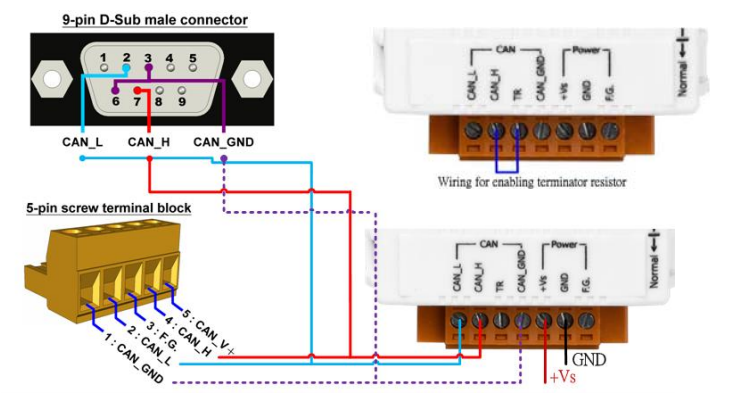

 종단 저항기  선택 가능한 120 Ω 터미네이터 저항 내장
 사양  ISO-11898-2, CAN 2.0A 및 CAN 2.0B
 UART 인터페이스
 COM  RS-232, RS-485, RS-422
 커넥터  10-핀 나사 고정 터미널 블록
 전송 속도 (bps)  110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400
 데이터 비트  5, 6, 7, 8
 정지 비트  1, 2
 패리티 비트  None, Even, Odd
 LED
 둥근 LED  ON LED : 전원 및 데이터 흐름; ERR LED : 오류 상태
 전원
 전원  +10 ~ +30 V DC
 보호  전원 역 극성 보호, 과전압 절전 보호
 전력 소비  1W
 기구
 설치  DIN- 레일
 치수  52mm x 93mm x 27mm (가로 x 세로 x 높이)
 환경
 작동 온도  -25 ~ 75 ℃
 보관 온도  -30 ~ 80 ℃
 습도  10 ~ 90 % RH, 비 응축
