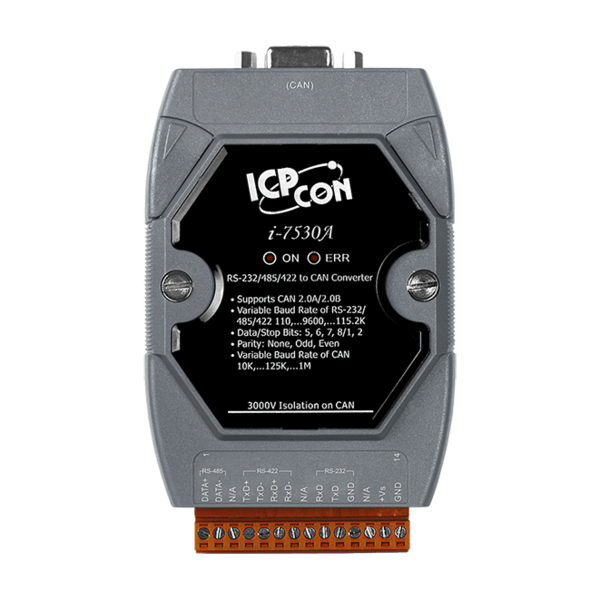

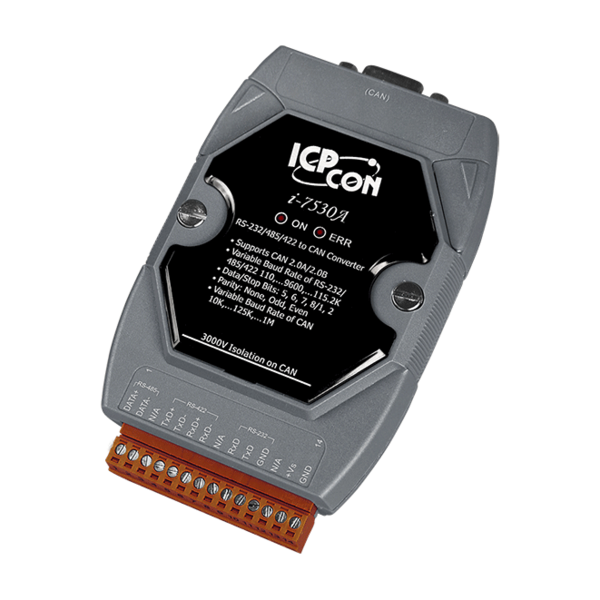

I-7530A

제품명
I-7530A
용도
CAN Bus 컨버터
특성
RS-232/422/485 to CAN 컨버터
제조사
ICPDAS(대만)

I-7530A

RS-232/485/422 to CAN 컨버터









I-7530A RS-232/422/485 to CAN 컨버터입니다. I-7530 시리얼 제품군이며 I-7530의 모든 기능이 동일합니다. I-7530A의 CAN 인터페이스는 ISO 11898-2 사양을 따르며 최대 CAN 전송 속도는 최대 1Mbps입니다. I-7530A에는 한 개의 COM 포트가 있습니다.

I-7530A가 실행되면 동시에 COM 인터페이스 중 하나에서만 명령을 수신합니다. (예 : RS-232, RS-485 또는 RS-422 인터페이스) 그러나 CAN 메시지는 모든 COM 인터페이스로 전달됩니다.



또한 일부 특수 용도로 I-7530A의 기능을 확장합니다. 페어 연결 모드에서는 I-7530A를 사용하여 PC를 다른 RS-232 / 485 / 422 장치와 동시에 연결할 수 있습니다. 응용 프로그램 아키텍처는 다음과 같습니다.



CAN 측에서 3000V 절연
I-7530A의 CAN 포트는 3000V 절연으로 절연되어 있습니다. 이 절연은 CAN 네트워크에서 오는 손상 신호로부터 로컬 RS-232 / 485 / 422 장치를 보호 할 수 있습니다.

워치 독 내부
I-7530A 워치 독은 I-7530A의 작동 상태를 모니터링하는 하드웨어 리셋 회로입니다. 혹독하거나 시끄러운 환경에서 작업 할 때, I-7530A는 외부 신호에 의해 작동하지 않을 수 있습니다. 이 회로는 I-7530A가 계속 작동하고 멈추지 않도록 할 수 있습니다.

전원 및 오류 표시기 표시
I-7530A에는 두 개의 표시기가 있습니다. 전원 표시기는 I-7530A가 대기 상태인지 아니면 메시지를 송수신 하는지를 확인할 수 있습니다. 오류 표시기는 I-7530A에서 일부 오류가 발생하면 켜집니다.













  CAN 사양 2.0A 및 2.0B와 호환
  ISO 11898-2 표준과 완전히 호환
  10kbps에서 1Mbps까지 다양한 전송 속도 지원
  120Ω 종단 저항을 선택할 수 있는 내장 점퍼
 소프트웨어 구성 가능 CAN 및 RS-232/422/485 통신 매개 변수
  모듈 설정 및 CAN bus 통신 테스트를 위한 유틸리티 툴 제공
  CAN 및 RS-232/422/485의 전원, 데이터 흐름 및 오류 표시기
  워치독 내장 (Watchdog inside)
  CAN bus를 통해 RS-232/485/422 장치간에 투명한 통신 제공
  CAN bus 네트워크에서 개별 그룹으로 다른 RS-232/485/422 장치 사용
   (RS-232/422 장치의 전이중 통신 모드는 지원되지 않습니다)

  3kV 갈바닉 절연
  CAN 측에서 2500Vrms 포토 커플러 절연




▪  CAN bus 전송 속도 구성
  CAN 수용 필터 구성
  CAN 2.0A 또는 2.0B 특정 선택
  RS-232/485/422 전송 속도 및 데이터 비트 설정
  RS-232/485/422 응답 선택
  CAN 메시지를 송수신하기 위한 간편한 테스트
  I-7530A 통신 모드 설정 (일반 모드 또는 페어 연결 모드)





▪  수신 CAN 메시지를 10 진수 또는 16 진수 모드로 표시 할 수 있는 CAN 메시지 필드가 있습니다
▪  수신 된 각 CAN 메시지의 타임 스탬프를 표시 할 수 있습니다.
▪  사용자는 디스플레이 모드를 변경하거나, 업 - 다운, 다운 - 업 또는 중지 할 수 있습니다.
▪  수신 된 CAN 메시지 수를 계산할 수 있습니다
▪  데이터 로그 : CAN 메시지를 "txt"파일로 저장할 수 있습니다.
▪  CAN ID 필터 기능 있음
▪  정의 된 간격 시간에 따라 CAN 버스로 CAN 메시지를 보낼 수 있습니다.



소프트웨어 다운로드





이 테스트는 CAN에서 RS232로 8 바이트 데이터 프레임을 전송하는 성능입니다.
CAN 설정
프레임 전송
전송 시간 (밀리 초)
RS-232 설정
프레임 수신
수신 시간 (ms)
최대 프레임 / 초
데이터 <8 byes / frme
RS232 명령 길이
2.0A 1Mbps
1,000
200
115200, n, 8,1
1,000
2954
338
> = 338
22 B
2.0A 1Mbps
1,000
200
115200, n, 7,1
1,000
2775
360
> = 360
22 B
2.0B 1Mbps
1,000
200
115200, n, 8,1
1,000
3580
279
> = 279
27 B
2.0B 1Mbps
1,000
200
115200, n, 7,1
1,000
3337
299
> = 299
27 B



테스트는 8 바이트 데이터 프레임을 RS232에서 CAN으로 전송하는 성능입니다.
CAN 설정
프레임 전송
전송 시간 (밀리 초)
RS-232 설정
프레임 수신
수신 시간 (ms)
최대 프레임 / 초
데이터 <8 byes / frame
RS232 명령 길이
2.0A 1Mbps
1,000,000
2,612,243
115200, n, 8,1
1,000,000
2,612,243
382
> = 382
22 B
2.0A 1Mbps
1,000,000
2,441,130
115200, n, 7,1
1,000,000
2,441,130
409
> = 409
22 B
2.0B 1Mbps
1,000,000
3,142,043
115200, n, 8,1
1,000,000
3,142,043
318
> = 318
27 B
2.0B 1Mbps
1,000,000
3,142,043
115200, n, 7,1
1,000,000
2,966,646
337
> = 337
27 B







 모델명   I-7530A
 CAN 인터페이스
 Controller  Microprocessor inside with 20MHz
 트랜시버  NXP 82C250
 채널  1
 커넥터  9-핀 male D-Sub (CAN_L, CAN_H, N/A for others)
 전송 속도  10 k, 20 k, 50 k, 125 k, 250 k, 500 k, 800 k, 1 Mbps
 절연  CAN 측의 3000VDC 전원 보호 및 3750Vrms photo-couple 절연
 종단 저항  점퍼로 120 Ω 종단 저항 선택 가능
 프로토콜 지원  ISO-11898-2, CAN 2.0A 및 CAN 2.0B
 수신 버퍼  1000 data frames
 UART 인터페이스
 COM  RS-232: TxD, RxD, GND;
 RS-422: Tx+, Tx-, Rx+, Rx
 RS-485: DATA+, DATA
 커넥터  14-핀 터미널 블록
 전송 속도 (bps)  300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
 Data Bits  5, 6, 7, 8
 Stop Bits  1,2
 Parity  None, Even, Odd
 Receive Buffer  900 data frames
 LED
 원형 LED  ON LED: 전원 및 데이터 Flow; ERR LED: 에러
 전원
 입력 범위  +10 VDC ~ +30 VDC
 보호  역전 보호, 과전압 브라운 아웃 보호
 소비 전력  1.5 W
 기구
 설치  플라스틱 (난연성 재질)
 치수  72 mm x 118 mm x 33mm (W x L x H)
 설치  DIN-Rail
 환경
 작동 온도  -25 ~ 75
 보관 온도  -30 ~ 80
 습도  10 ~ 90 % RH, 비 응축
















I-7530A-G CR
 지능형 RS-232/485/422 to CAN 컨버터 (RoHS)
