제품 상세보기

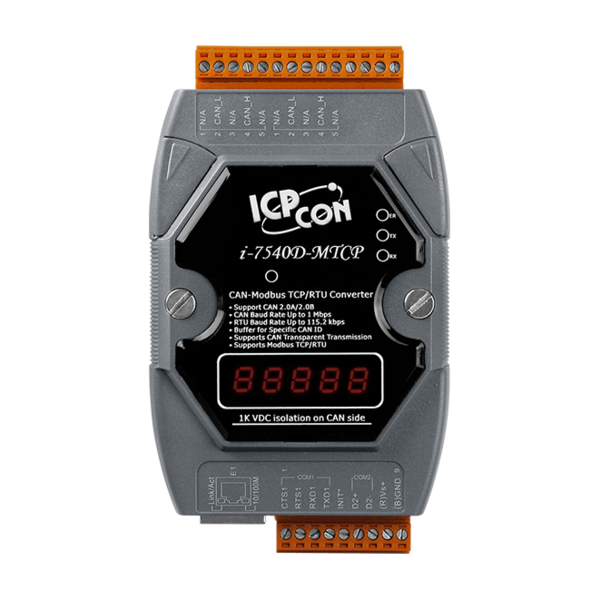

I-7540D-MTCP

제품명
I-7540D-MTCP
용도
CAN to Ethernet 컨버터
특성
CAN to Ethernet/Modbus TCP/Modbus RTU 컨버터
제조사
ICPDAS(대만)

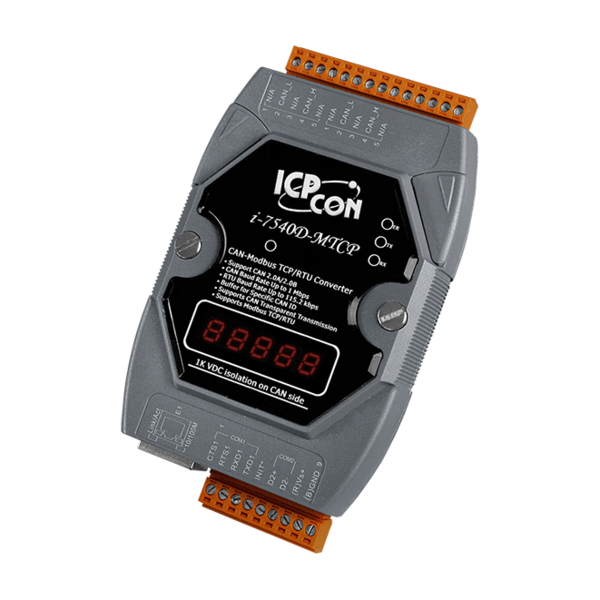

I-7540D-MTCP
~ NEW ~

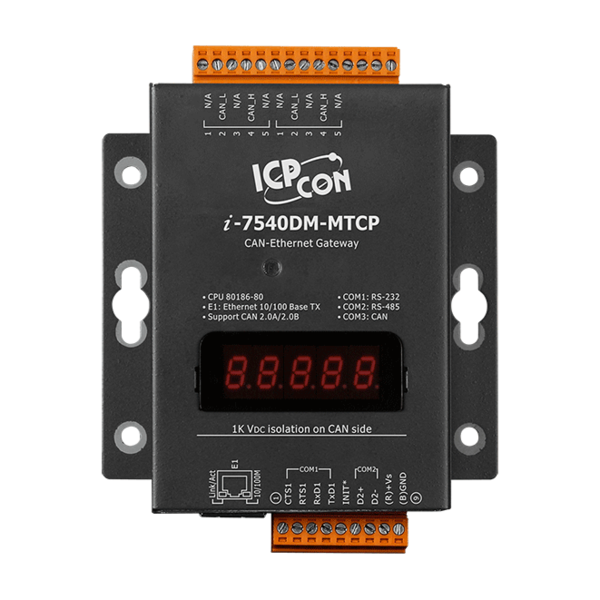

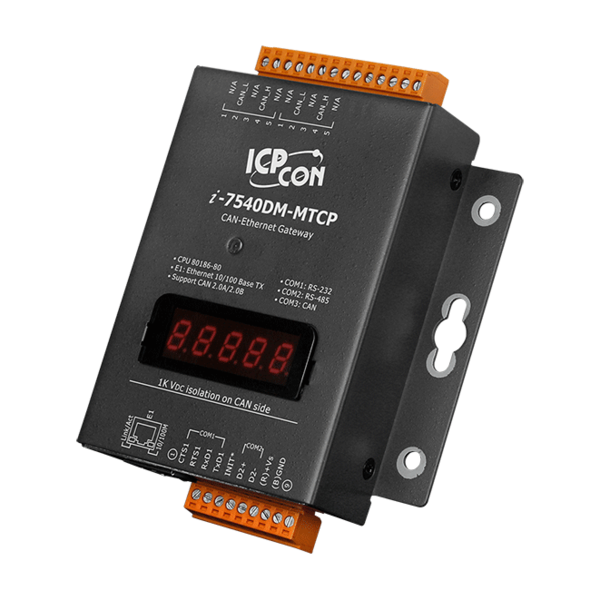

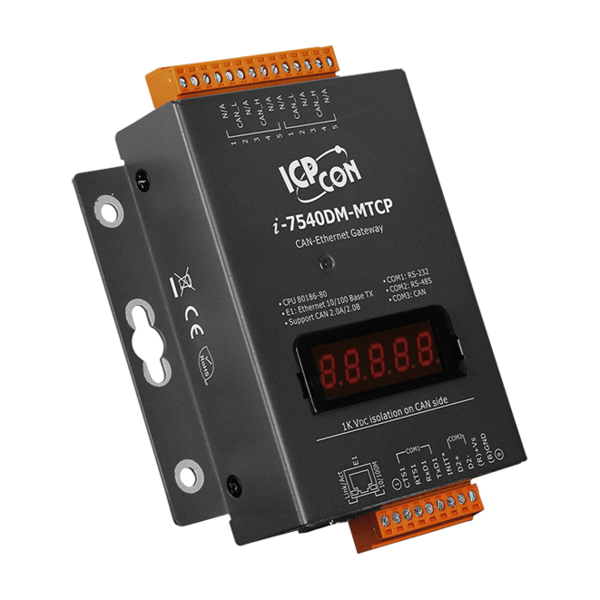

I-7540D-MTCP-M
~ 곧 판매 가능 ~

I-7540D-MTCP
I-7540D-MTCP -M

CAN/이더넷/Modbus TCP/ Modbus RTU 변환기

I-7540D-MTCP는 Modbus 장치CAN 장치 간의 데이터 교환에 유용합니다. I-7540D-MTCP는 Modbus TCP 서버이고 Modbus RTU 네트워크에서는 슬레이브 장치로 작동합니다. Modbus TCP, Modbus RTU, CAN-Ethernet 변환기 및 페어 연결의 네 가지 통신 모드를 지원합니다.
I-7540D-MTCP의 주요 기능은 CAN to Modbus TCP/RTU 게이트웨이입니다.
Modbus TCP/RTU 장치가 CAN 네트워크에서 CAN 장치와 통신 할 수 있습니다. I-7540D-MTCP는 Modbus TCP/RTU의 기능 코드 0x03/0x04/0x10을 지원하며 CAN 메시지를 읽고 쓸 수 있습니다.

또한, 이 장치는

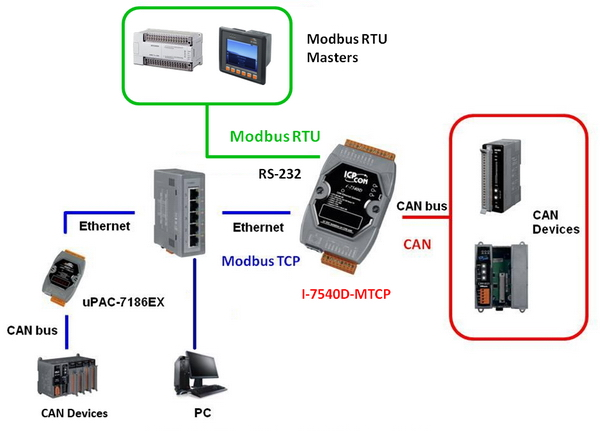

CAN 메시지의 투명하고 프로토콜 독립적인 전송을 지원하므로 광범위한 응용 프로그램으로 구현할 수 있습니다. 또한 CAN-Modbus Converter는 다양한 상위 CAN 프로토콜 (예 : CANopen, DeviceNet 또는 기타 독점 프로토콜)과 함께 사용할 수 있습니다. 다음 그림은 CAN-Modbus Converter의 애플리케이션 아키텍처를 보여줍니다.

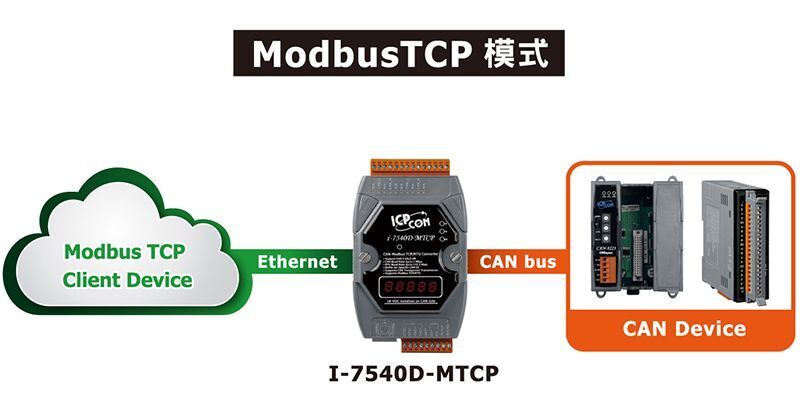

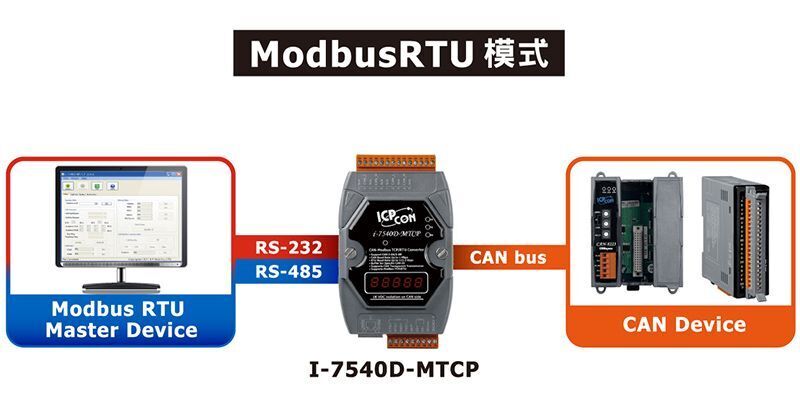

▶▶   응용사례 1 - Modbus TCP/RTU to CAN

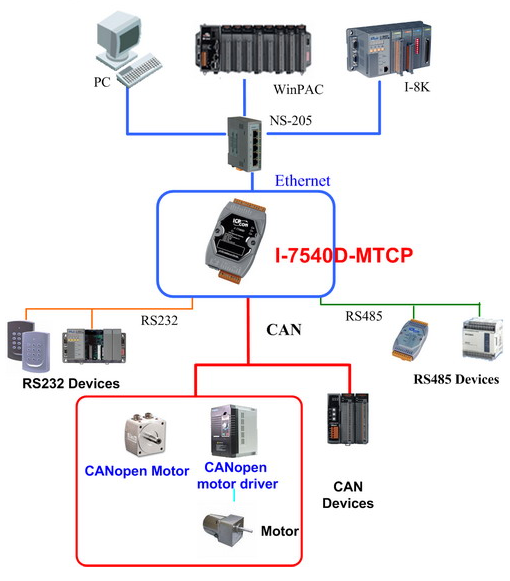

▶▶   응용사례 2 - Ethernet to RS-232/RS-485/CAN







▶▶   응용사례 3 - CAN 통신 거리 확장

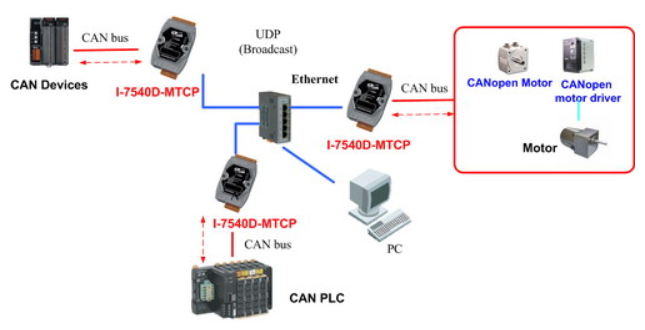

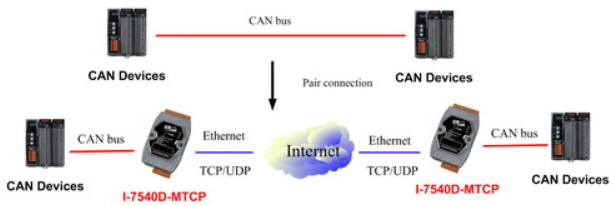

▶▶   응용사례 4 - Multicaset 통신





  • •    공장 자동화
  • •    빌딩 자동화
  • •    홈 오토메이션
  • •    제어 시스템
  • •    모니터 시스템
  • •    자동차 자동화







  • •    80186-80 임베디드 CPU 또는 호환 가능
  • •    이더넷 프로토콜, TCP, UDP, IP, ICMP, ARP
  • •    COM 드라이버 지원 인터럽트 & 1K QUEUE 입력 및 출력 버퍼
  • •    CAN TO Modbus 모드에서 200 CAN 프레임 버퍼 제공
  • •    NXP 82C 250 CAN 트랜시버
  • •    CAN 사양 2.0A 및 2.0B 지원
  • •    최대 전송 속도는 CAN은 1Mbps, RS-232 및 RS-485는 115.2kbps
  • •    CAN의 최대 전송 거리 1000m 이상 (CAN 사양 준수)
  • •    7-세그먼트 LED 디스플레이 : 모듈 IP, RS-232 전송 속도, CAN 구성 등등
  • •    CAN Error/Tx/Rx LED 표시
  • •    소프트웨어 구성 가능한 CAN 및 RS-232 통신 매개 변수
  • •    COM1 또는 이더넷 포트에서 펌웨어 업데이트
  • •    웹 구성(Web configuration) 지원
  • •    최대 24 개의 이더넷 클라이언트 연결 지원
  • •    Modbus TCP/RTU 명령의 기능 코드 0x03/0x04/0x10 지원하고 CAN 메시지 읽기 및 쓰기를 지원
  • •    이더넷을 통해 CAN 장치 간에 투명한 통신 제공
  • •    Modbus TCP/RTU 모드에서 30개의 특정 CAN ID 지원

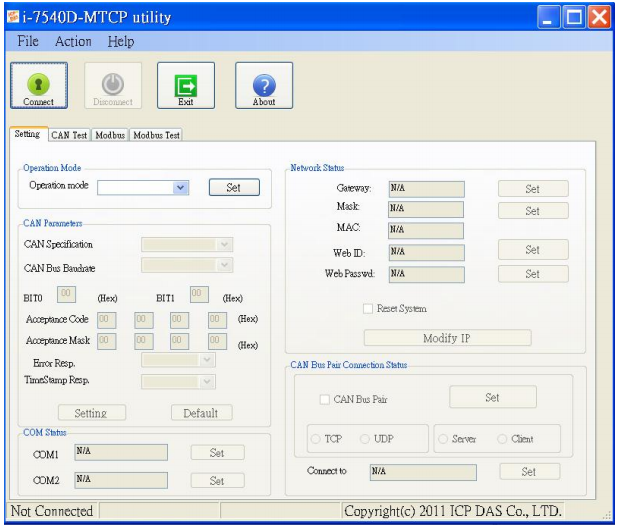

  • •    작동 모드 구성
  • •    IP, 게이트웨이, 마스크 구성
  • •    CAN bus 전송 속도 구성
  • •    CAN BTR0 및 BTR1 구성
  • •    CAN 수락 필터 구성
  • •    CAN 2.0A 또는 2.0B 사양 선택
  • •    오류 코드 응답 된 선택
  • •    CAN 메시지를 송수신하기 위한 쉬운 테스트
  • •    Modbus TCP/Modbus RTU 명령에 대한 쉬운 테스트








목차 기술

CAN 버스 전력계
 CAN bus 전력계(PM-213x-CAN)를 위한 소프트웨어 솔루션입니다. CAN bus를 통해 분산 전력 정보를 수집하는 것이 편리합니다. [더...]

CAN OPC 서버
 LabVIEW, iFix, DASYLab 등과 같은 모든 SCADA를 위한 OPC 서버입니다. OPC 서버를 사용하여 사용자는 잘 알려져 있는 SCADA를 통해 모든 CAN 장치를 제어 할 수 있습니다. [더...]

VxCAN 드라이버
 VxCAN 드라이버는 모든 CAN 컨버터와 CAN 마스터 제품을 위한 가상 CAN 드라이버입니다. 다른 제품을 사용해도 사용자는 동일한 API를 사용하여 모든 CAN 애플리케이션을 개발할 수 있습니다. [더...]

VxCAN 유틸리티
 진단 및 테스트 소프트웨어 툴인 VxCAN 유틸리티는 ICP DAS의 모든 CAN 제품의 성능을 발휘하도록 설계되었습니다. 설치된 제품의 물리적 CAN 인터페이스와 일치하도록 가상 CAN 포트를 생성하는 가상 CAN 기술을 기반으로 합니다. [더...]

InduSoft 드라이버
 IndoSoft는 유명하고 고성능의 SCADA 중 하나입니다. 요즘, 그것은 CAN, CANopen 및 DeviceNet 드라이버를 지원하여 모든 컨버터 또는 마스터 시리즈 제품을 지원합니다. [더...]

CANcheck
 이것은 사용자의 CAN 장치를 진단하고 테스트하기위한 소프트웨어입니다. 그래픽 인터페이스는 기성품이며 조작하기 쉽습니다. [더...]

CAN 테스트 툴
 CAN 테스트 툴은 사용자가 간단한 단계를 거쳐 CAN 시리즈의 ICP DAS의 CAN 통신을 테스트 할 수 있도록 도와줍니다. 이 도구는 VxCAN 드라이버를 기반으로하며 ICP DAS의 모든 CAN 제품 대부분을 지원합니다 [more ...]







테스트 개발 :
OS : Windows XP SP 3
CPU : Intel Core 2 Duo 2.93 GHz
RAM : 2GB



테스트는 8 byte 데이터 프레임을 CAN에서 이더넷 으로 전송하는 성능입니다.(TCP 클라이언트 1개)
CAN 설정
프레임 전송
전송 시간 (밀리 초)
이더넷 설정
프레임 수신
수신 시간 (ms)
최대 프레임 / 초
ASCII 명령 길이
2.0A 1Mbps
1,000,000
436,658
100M
1,000,000
436,781
2290
22 B
2.0B 1Mbps
1,000,000
472,153
100M
1,000,000
472,265
2118
27 B



테스트는 8 byte 데이터 프레임을 이더넷에서 CAN으로 전송하는 성능입니다.(TCP 클라이언트 1개)
CAN 설정
프레임 전송
전송 시간 (밀리 초)
이더넷 설정
프레임 수신
수신 시간 (ms)
최대 프레임 / 초
ASCII 명령 길이
2.0A 1Mbps
1,000,000
446,296
100M
1,000,000
446,574
2241 년
22 B
2.0B 1Mbps
1,000,000
465,843
100M
1,000,000
466,066
2147 년
27 B







 CAN 인터페이스
 제어 장치
 NXP SJA1000T (16 MHz 클록 포함)
 송수신기
 NXP 82C250
 채널 수
 1
 커넥터
 2-핀 나사 고정 터미널 블록 (CAN_L, CAN_H)
 전송 속도 (bps)
 10k, 20k, 50k, 125k, 250k, 500k, 800k, 1M (사용자가 정의한 전송 속도 허용)
 절연
 DC-to-DC는 1000 VDC, 포토 커플러는 2500 Vrms
 종단 저항
 120 Ω 종단 저항용 점퍼
 사양
 ISO-11898-2, CAN 2.0A 및 CAN 2.0B
 UART 인터페이스
 COM 1
 RS-232
 COM 1 커넥터
 5-핀 나사 고정 터미널 블록 (TxD, RxD, RTS, CTS, GND)
 COM 2
 RS-485 (Self-Tuner 내장)
 COM 2 커넥터
 2-핀 나사 고정 터미널 블록 (DATA +, DATA-)
 전송 속도 (bps)
 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
 Data bit
 7, 8
 Stop bit
 1
 Pality
 None, Even, Odd
 이더넷 인터페이스
 제어 장치
 10/100Base-TX 이더넷 컨트롤러 (자동 협상, Auto_MDIX)
 커넥터
 LED 표시기가 있는 RJ-45
 전원
 전원 공급 장치
 무제한 +10 ~ +30 VDC
 보호
 전원 역 극성 보호, 과전압 절전 보호
 소비 전력
 2.5 W
 기구
 설치
 DIN- 레일
 치수
 72mm x 122mm x 33mm (가로 x 세로 x 높이)
 환경
 작동 온도
 -25 ~ 75 ℃
 보관 온도
 -30 ~ 80 ℃
 습기
 10 ~ 90 % RH, 비 응축








I-7540D-MTCP CR
 CAN to 이더넷/Modbus TCP/Modbus RTU 변환기 (RoHS))
