I-7532

제품명
I-7532
용도
CAN Bus 리피터
특성
2-채널 CAN Bus Isolated Bridge
제조사
ICPDAS(대만)

I-7532

2 채널 CAN 버스 절연 브리지

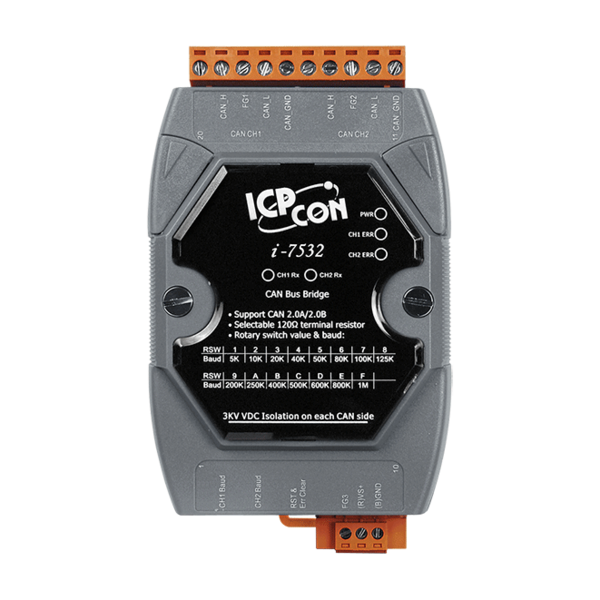

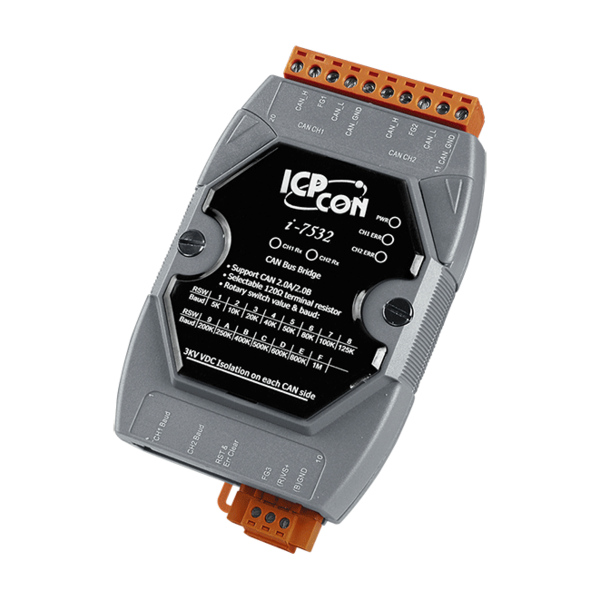

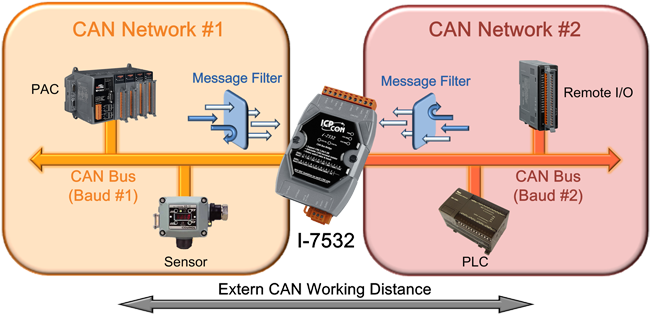

I-7532는 서로 다른 CAN 보드 속도를 구현하는 경우에도 두 개의 CAN 네트워크를 통합하는 데 사용할 수있는 CAN 버스 브리지입니다. I-7531과 비교하여 I-7532는 3 가지 이상의 유용한 기능을 제공합니다. 첫째, I-7532의 각 측면에있는 CAN 버스 시스템의 전송 거리 제한은 독립적입니다. 즉 총 CAN 네트워크 거리를 확장 할 수 있습니다. 둘째, I-7532의 한 CAN 포트에서 일부 오류 (예 : 비트 오류)가 발생하면 I-7532의 다른 CAN 포트가 영향을받지 않고 올바르게 작동 할 수 있습니다. 마지막으로, I-7532의이 두 CAN 포트의 보드 율과 CAN 메시지 필터 구성은 사용자의 애플리케이션에 따라 조정할 수 있습니다. 이러한 기능은 사용자가보다 유연하고 효율적으로 응용 프로그램을 설계 할 수 있음을 의미합니다.







  • 제어 시스템
  • 빌딩 자동화
  • 공장 자동화
  • 분산 데이터 수집






  • 82C250 CAN 트랜시버
  • CAN 측에서 2500 VRMS 포토 커플러 절연
  • 전원 공급 장치와 2 개의 CAN 채널 간 3KV 갈바닉 절연
  • CAN 2.0A 및 CAN 2.0B 모두 지원
  • ISO 11898-2 표준과 완벽하게 호환됩니다.
  • 5Kbps에서 1Mbps까지의 조정 가능한 CAN 버스 전송 속도 또는 프로그래밍 가능한 사용자 정의 전송 속도
    (펌웨어 v1.01 이상) (신규)
  • CAN 버스 메시지 수용 필터 구성 지원
    (펌웨어 v1.01 이상용 ) (신규)
  • CAN 버스 메시지 허용 필터 및 사용자 정의 CAN 보드 속도 등의 구성을 I-7532 유틸리티를 쉽고 빠르게 제공
    (펌웨어 v1.01 이상) (신규)
  • I-7532의 CAN1을 통한 펌웨어 업데이트 지원
    (펌웨어 v1.02 이상용 ) (신규)
  • CAN 메시지는 다른 식별자로 전달 될 수 있습니다
    (펌웨어 v1.03 이상용 ) (신규)
  • 120Ω 종단 저항을 선택하는 내장 점퍼
  • 내부 워치 독
  • 각 채널에 최대 100 개의 CAN 노드
  • 각 CAN 포트에서 최대 1km의 전송 거리
  • 탈착식 단자대, DIN 레일에 쉽게 장착 가능
  • 각 CAN 채널에 대한 768 프레임 버퍼
  • 각 채널의 전송 속도는 매우 다양하여 유연성이 뛰어납니다.
  • 10 kbps ~ 1Mbps의 다양한 전송 속도 지원

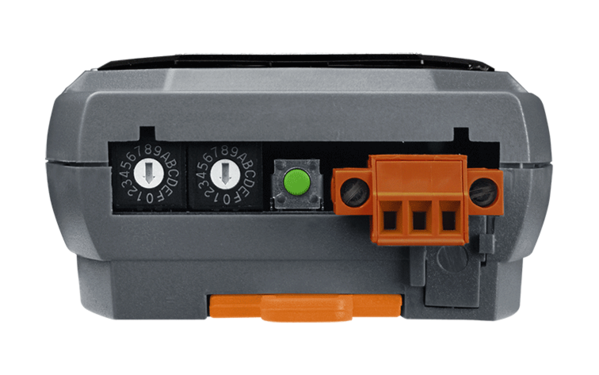

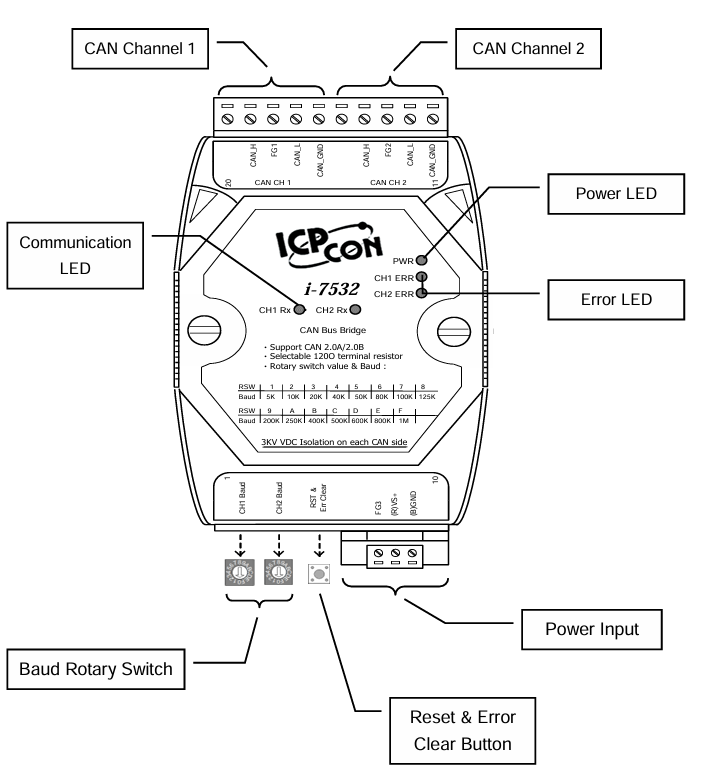

  • 로터리 스위치를 사용하여 각 채널에 대한 CAN 보드 율 구성 가능

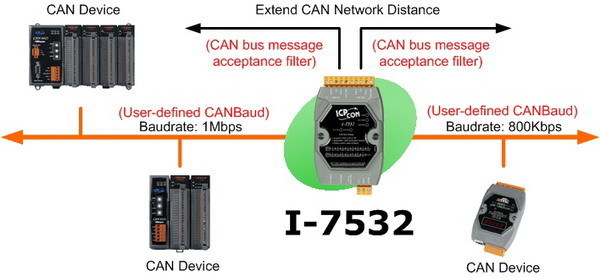

  • CAN 전송 거리 연장

참고 : I-7532 CAN 포트 하나를 통해 동시에 100 개의 CAN 노드를 구동 할 수 있는지 확인했습니다.





Switch Value

0

1

2

3

Baud [bps]

Config
Mode

5k or User-defined
CAN baud

10k

20k

Switch Value

4

5

6

7

Baud [bps]

40k

50k

80k

100k

Switch Value

8

9

A

B

Baud [bps]

125k

200k

250k

400k

Switch Value

C

D

E

F

Baud [bps]

500k

600k

800k

1000k







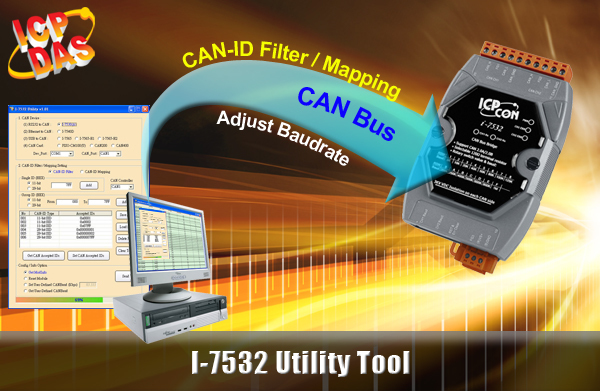

  • CAN 버스 사용자 정의 전송 속도 / CAN-ID 수용 필터 / CAN-ID 매핑 구성 제공
  • CAN 승인 필터 데이터를 파일에 저장하십시오. " * .dat "파일 형식은 I-7565-H1 / H2의 구성 파일과 호환됩니다. " * .xls "파일은 다른 회사의 CAN 하드웨어 인터페이스가 I-7532의 CAN-ID 필터 기능을 구성하는 데 유용합니다
  • " RS232 to CAN ", " Ethernet to CAN ", " USB to CAN ", " CAN Card "시리즈 구성을 포함한 ICP DAS CAN 하드웨어 인터페이스 지원






CAN 인터페이스
송수신기
NXP 82C250
채널 번호
2
커넥터
4 핀 나사 고정 터미널 블록 (CAN_GND, CAN_L, CAN_SHLD, CAN_H)
전송 속도 (bps)
5Kbps ~ 1Mbps 또는 프로그래밍 가능한 사용자 정의 전송 속도에서 조정 가능한 CAN 버스 전송 속도
격리
DC- DC3000 V DC , 사진 - 커플은 2500 Vrms
종단 저항기
120 Ω 종단 저항기 용 점퍼
사양
ISO-11898-2, CAN 2.0A 및 CAN 2.0B
시간 지연
[1Mbps (8 바이트 데이터)] ID-29 비트 => 156us; ID-11bit => 134us
[5Kbps (8 바이트 데이터)] ID-29bit => 30ms; ID-11 비트 => 25ms
전원 공급 장치
무제한 +10 ~ +30 V DC
보호
전원 역 극성 보호, 과전압 절전 보호
전력 소비
2W
기구
설치
DIN- 레일
치수
72mm x 122mm x 33mm (가로 x 세로 x 높이)
환경
작동 온도.
-25 ~ 75 ℃
보관 온도
-30 ~ 80 ℃
습기
10 ~ 90 % RH, 비 응축






I-7532-G CR 2 채널 CAN 버스 절연 브리지 (RoHS)
