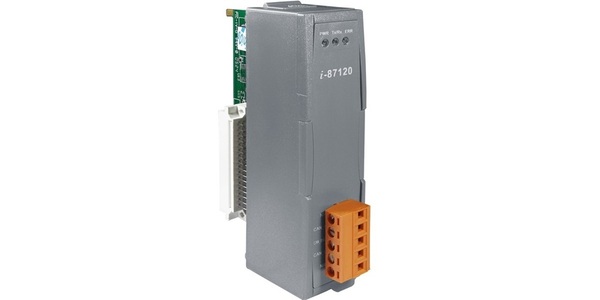

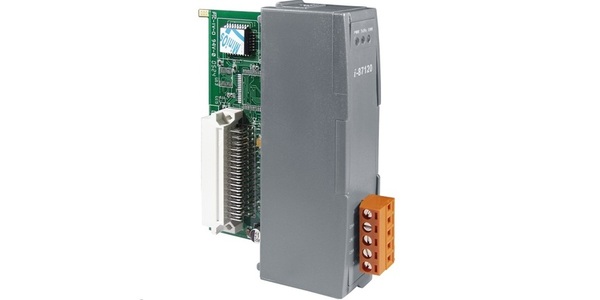

I-87120

제품명
I-87120
용도
CAN Bus uPACs
특성
1 포트 프로그래머블 CAN 인터페이스 slot 모듈
제조사
ICPDAS(대만)

I-87120

1 포트 프로그래밍 가능 CAN 버스 통신 모듈

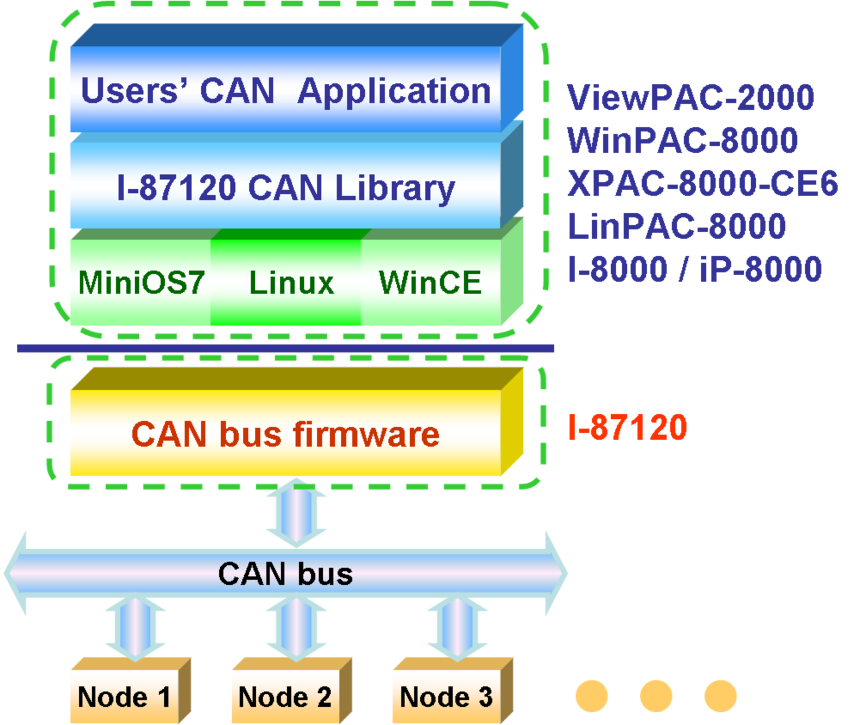

CAN (Controller Area Network)은 지능형 산업 장치 네트워크를 구성하고 스마트 자동 제어 시스템을 구축하는 데 특히 적합한 직렬 버스 제어 프로토콜입니다. 이것은 산업 자동화, 빌딩 자동화, 차량, 해양 및 임베디드 제어 네트워크에 널리 사용됩니다. ICPDAS 제품의 CAN 기능을 확장하기 위해 I-87120 모듈이 이러한 목적으로 개발되었습니다. I-8000 및 iP-8000 시리즈 MCU (Main Control Unit), ViewPAC-2000, WinPAC-8000, LinPAC-8000 및 XPAC-8000- 시리즈와 같은 호스트 장치에 연결해야합니다. CE6. I-87120은 이러한 ICPDAS 호스트 장치를 CAN 네트워크와 연결할 수있는 방법을 제공합니다. 이러한 호스트 장치는 I-8000, iP-8000, ViewPAC-2000, WinPAC-8000, LinPAC-8000 및 XPAC-8000-CE6의 특징으로 인해 CAN 변환기, CAN 네트워크에서 CAN 슬레이브 장치 및 CAN 마스터 장치. righr-hand-side 그림은 I-87120 모듈의 애플리케이션 아키텍처를 보여줍니다.





  • DeviceNet, CANopen, CAN J1939, SDS (시스템 와이드 네트워크) 프로토콜 어플리케이션
  • CAN 버스 통신 애플리케이션
  • 산업 자동화
  • 산업 기계
  • 빌딩 자동화
  • 식음료
  • 반도체 제조
  • 제어 시스템










공통 특징 :

  • I-8000, iP-8000, ViewPAC-2000, WinPAC-8000, LinPAC-8000 및 XPAC-8000-CE6 용 CAN 포트 확장 장치 1 개
  • 4096 레코드 CAN 메시지 수신 버퍼 크기
  • 4096은 I-8000 / iP-8000 / ViewPAC-2000 / WinPAC-8000 / LinPAC-8000 / XPAC-8000-CE6에서 I-87120 로의 명령 버퍼 크기를 기록합니다.
  • CAN 메시지 송수신을위한 C / C ++ 함수 라이브러리 제공
  • 데모 및 유틸리티 제공
  • 3 개의 표시 LED (Rx, Tx 및 Err LED)

CAN 포트 기능 :

  • 사용자 정의 보드 지원
  • 2500 Vrms 절연
  • Baud : 5Kbps, 10Kbps, 20Kbps, 25Kbps, 50Kbps, 100Kbps, 125Kbps, 200Kbps, 250Kbps, 500Kbps, 800Kbps, 1Mbps




하드웨어
CPU
80186, 80 MHz 또는 호환 가능
SRAM / 플래시 / EEPROM
512KB / 512KB / 2KB
RTC (실시간 클록)
CAN 인터페이스
제어 장치
NXP SJA1000T (16 MHz 클록 포함)
송수신기
NXP 82C250
채널 번호
1
커넥터
5 핀 나사 고정 터미널 블록 (CAN_GND, CAN_L, CAN_SHLD, CAN_H, N / A)
전송 속도 (bps)
10k, 20k, 50k, 125k, 250k, 500k, 800k, 1M (사용자가 정의한 전송 속도 허용)
전송 거리 (m)
전송 속도에 따라 다름 (예 : 50kbps에서 최대 1000m)
격리
DC-DC 는 3000 VDC , 사진 - 커플은 2500 Vrms
종단 저항기
120 Ω 종단 저항기 용 점퍼
사양
ISO-11898-2, CAN 2.0A 및 CAN 2.0B
LED
둥근 LED
Tx / Rx LED, ERR LED
소프트웨어
운전사
I-8000 / iP-8000 / ViewPAC-2000 / WinPAC-8000 / LinPAC-8000 / XPAC-8000-CE6
도서관
TC / BC, GCC, VB.Net 2003, C # .Net 2003, VB.Net 2005, C # .Net 2005, eVC ++ 4.0
전원 공급 장치
무제한 +10 ~ +30 VDC
전력 소비
2W
기구
치수
31mm x 91mm x 115mm (가로 x 세로 x 높이)
환경
작동 온도.
-25 ~ 75 ℃
보관 온도
-30 ~ 80 ℃
습기
10 ~ 90 % RH, 비 응축





  • I-8000 / WinCon / LinCon / WinPAC 용 개발 툴킷
  • I-87120은 ISaGRAF 시리즈 주 제어 장치를 지원하지 않습니다.




I-87120-G
하나의 프로그래밍 가능 CAN 포트, I-8000 / iP-8000 / ViewPAC / WinPAC / LinPAC / XPAC-CE6 라이브러리, 80186 80 MHz CPU, 512 KB 플래시 및 SRAM, 점퍼로 선택한 120 Ω 종단 저항기
