제품 상세보기
;)
;)

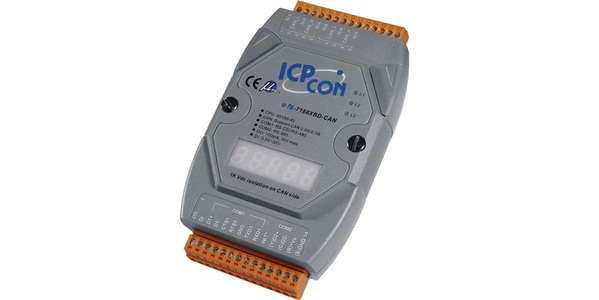

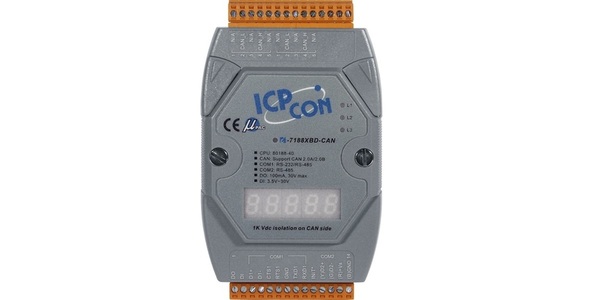

I-7188XBD-CAN
- 제품명
- I-7188XBD-CAN
- 용도
- CAN Bus uPAC
- 특성
- 프로그래머블 자동화 컨트롤러
- 제조사
- ICPDAS(대만)
 |
|
||||||||||

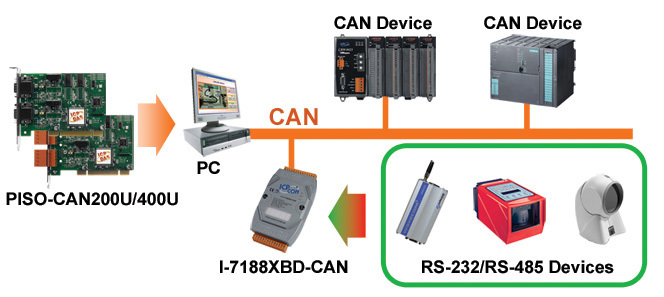

I-7188XBD-CAN 시리즈 PAC (Programmable Automation Controller)는 512KB의 정적 RAM과 512KB의 플래시 메모리가있는 80188-40 프로세서로 구동됩니다. 이들 모두는 CAN 포트, RS-232 포트 및 RS-485 포트와 같은 다양한 애플리케이션에 적용 할 수있는 여러 통신 인터페이스를 제공합니다. MiniOS7 운영 시스템이 내장되어있어 C / C ++ 언어로 유연하게 응용 프로그램을 프로그래밍 할 수 있습니다. 게다가 I-7188XBD-CAN 시리즈 PAC는 사용자가 요구 사항에 맞는 I / O 유형이 다릅니다. I-7188XBD-CAN의 경우 1 개의 오픈 콜렉터 디지털 출력 채널과 1 개의 디지털 입력 채널을 제공합니다. 차동 통신 인터페이스에서 명령을 전송할 때 유용합니다. 따라서 I / O 요구 사항이있는 응용 프로그램을 만족시킬 수 있습니다. 따라서 I-7188XBD-CAN 시리즈 PAC는 다변화 CAN 어플리케이션을위한 경제적이고 편리한 솔루션입니다.
|
 |
-
2500Vrms 광 절연 보호
-
CAN 사양 2.0 A 및 B와 호환 가능
-
최대 1Mbps의 프로그래밍 가능한 전송 속도
-
점퍼 선택 CAN 채널 용 종단 저항 120Ω
-
내부 64 비트 하드웨어 고유 일련 번호
-
COM 드라이버 지원 인터럽트 & 1KB QUEUE 입력 버퍼
-
COM 포트 : COM1, COM2
-
내장형 RTC, NVRAM, EEPROM
-
하나의 디지털 입력 채널과 하나의 오픈 콜렉터 출력 채널
-
RS-485 포트에 내장 된 자체 튜너 ASIC 컨트롤러
-
7- 세그먼트 LED 디스플레이
-
붙박이 ICP DAS MiniOS7
-
프로그램 다운로드 포트 : COM1
|
하드웨어
|
|
|
CPU
|
80188, 40 MHz 또는 호환
|
|
SRAM
|
512KB
|
|
플래시
|
512 KB; 지우기 단위는 하나의 섹터입니다 (64KB). 100,000 개의 지우기 / 쓰기 사이클
|
|
EEPROM
|
2048 바이트 (8 블록, 각 블록은 256 바이트를 포함); 데이터 보존> 100 년; 1,000,000 개의 지우기 / 쓰기 사이클
|
|
NVRAM
|
31 바이트 (배터리 백업, 최대 10 년간 유효한 데이터)
|
|
RTC (실시간 클록)
|
예
|
|
지키는 개
|
CPU 내장
|
|
하드웨어 일련 번호
|
64 비트 하드웨어 일련 번호
|
|
CAN 인터페이스
|
|
|
제어 장치
|
NXP SJA1000T (16 MHz 클록 포함)
|
|
송수신기
|
NXP 82C250 / NXP TJA1042
|
|
채널 번호
|
1
|
|
커넥터
|
5 핀 나사 고정 터미널 블록 (CAN_L, CAN_H, 기타 N / A)
|
|
전송 속도 (bps)
|
10k, 20k, 50k, 125k, 250k, 500k, 800k, 1M (사용자가 정의한 전송 속도 허용)
|
|
전송 거리 (m)
|
전송 속도에 따라 다름 (예 : 50kbps에서 최대 1000m)
|
|
격리
|
DC- DC 는 1000 V DC , 사진 - 커플은 2500 Vrms
|
|
종단 저항기
|
120 Ω 종단 저항기 용 점퍼
|
|
사양
|
ISO-11898-2, CAN 2.0A 및 CAN 2.0B
|
|
UART 인터페이스
|
|
|
COM 1
|
RS-485 / RS-232 (동시에 사용할 수 없음)
|
|
COM 1 커넥터
|
2 핀 나사 고정 터미널 블록 (DATA +, DATA-)
5 핀 나사 고정 터미널 블록 (TxD, RxD, RTS, CTS, GND) |
|
COM 2
|
RS-485 (내부자가 터너)
|
|
COM 2 커넥터
|
2 핀 나사 고정 터미널 블록 (DATA +, DATA-)
|
|
전송 거리 (m)
|
전송 속도에 따라 다릅니다 (예 : 9.6kbps에서 최대 1200m).
|
|
전송 속도 (bps)
|
110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
|
|
LED
|
|
|
둥근 LED
|
L1 LED, L2 LED, L3 LED
|
|
5 자리 7 세그먼트
|
예
|
|
힘
|
|
|
전원 공급 장치
|
무제한 +10 ~ +30 V DC
|
|
보호
|
전원 역 극성 보호, 과전압 절전 보호
|
|
전력 소비
|
3W
|
|
기구
|
|
|
설치
|
DIN- 레일
|
|
치수
|
72mm x 122mm x 33mm (가로 x 세로 x 높이)
|
|
환경
|
|
|
작동 온도.
|
-25 ~ 75 ℃
|
|
보관 온도
|
-30 ~ 80 ℃
|
|
습기
|
10 ~ 90 % RH, 비 응축
|
|
I-7188XBD-CAN-G
|
2 시리즈 통신 포트 (RS-232 / RS-485), CAN 포트 1 개, 7 세그먼트 디스플레이, 개발 툴킷 512KB 플래시, 512KB SRAM, Minios7, 1 DI 및 1 DO 채널을 갖춘 프로그래밍 가능한 자동 컨트롤러 |
|
I-7188XBD-CAN-G CR
|
2 시리즈 통신 포트 (RS-232 / RS-485), CAN 포트 1 개, 7 세그먼트 디스플레이, 개발 툴킷 512KB 플래시, 512KB SRAM, Minios7, 1 DI 및 1 DO 채널 (RoHS)로 프로그래밍 가능한 자동 컨트롤러) |
