PCM-CM100-D

제품명
PCM-CM100-D
용도
PCI-104 bus 시스템용
특성
Isolated 보호 CAN 통신 포트 1개
제조사
ICPDAS(대만)

PCM-CM100-D ~ NEW ~

1 포트 CAN 지능형 PCI-104 보드




CAN (컨트롤러 에리어 네트워크)을 직렬 통신 프로토콜이며, 효율적으로 매우 높은 수준의 보안 실시간 제어를 분산 지원한다. 이는 특히 시스템 또는 서브 시스템 내의 센서 및 액추에이터뿐만 아니라 네트워킹 "지능형"장치에도 적합합니다. CAN 네트워크에서는 기존의 의미에서 가입자 또는 스테이션 주소 지정이 없지만 대신 우선 순위가 지정된 메시지가 전송됩니다.

ICP DAS는 CAN 버스 PCM-CM100-D를위한 개방형 아키텍처 플랫폼을 제공합니다. PCM-CM100-D는 광범위한 CAN 어플리케이션을 커버하는 CAN 채널이 하나 인 활성 CAN 보드의 매우 강력하고 경제적 인 솔루션입니다. 16 비트 온보드 마이크로 컨트롤러는 CAN 메시지의 실시간 전송뿐만 아니라 CAN 메시지의 필터링, 사전 처리 및 저장 (타임 스탬프 포함)을 허용합니다. 또한 PCM-CM100-D는 새로운 Phillips SJA1000T 및 트랜시버 82C250 / 251을 사용합니다. 자동 조정 및 재전송 기능으로 버스 중재 및 오류 감지 기능을 제공합니다. 강력한 마이크로 컨트롤러의 영향으로이 카드는 버스 부하가 높은 시스템에서도 데이터를 잃지 않고 하나의 CAN 컨트롤러 용으로 만들 수 있습니다. 또한 통합 인텔리전스 기능을 갖춘 PCM-CM100-D를 사용하면 CAN 데이터 스트림을 사전 처리 할 수 ​​있으므로 PC에 상당한 부담을 덜어줍니다. 결과적으로 PC 응용 프로그램에 대한 실시간 요구 사항이 크게 감소합니다. 최첨단 기술로 인해,

또한 사용자는 PCM-CM100-D 라이브러리를 사용하여 자체 CAN 응용 프로그램을 개발할 수 있습니다. PCM-CM100-D가 활성화되면 사용자의 응용 프로그램과 CAN 버스 펌웨어 간의 데이터 교환은 PCM-CM100-D의 메모리 매핑 방법을 통해 수행됩니다.

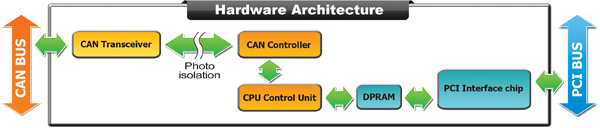

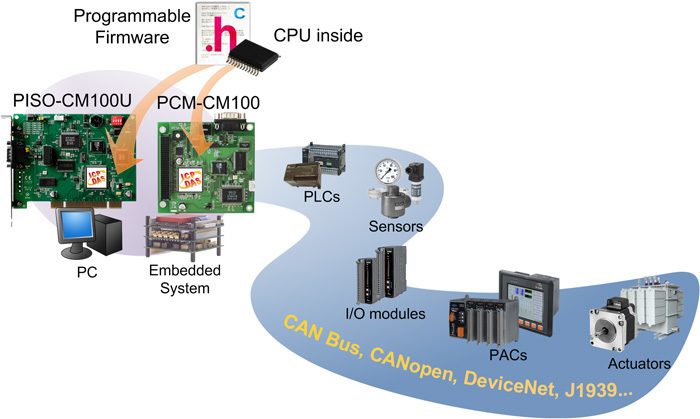

  • DeviceNet, CANopen, CAN J1939, SDS (System Wide Network) 프로토콜 어플리케이션.
  • CAN 버스 통신 어플리케이션. .
  • 산업 자동화
  • 산업 기계
  • 빌딩 자동화
  • 식음료
  • 반도체 제조
  • 제어 시스템









  • PCI-104 규격
  • CAN 사양 2.0 부품 A 및 B와 호환 가능
  • ISO 11898-2 표준과 완벽하게 호환됩니다.
  • 10 kbps ~ 1 Mbps의 다양한 종류의 통신 속도 지원
  • CAN 측에서 2500 Vrms 포토 커플러 절연
  • CAN 버스의 120 Ω 종단 저항을위한 내장 점퍼
  • 3 kV 갈바니 절연
  • 80186, 80MHz CPU 내부
  • 사용자가 특별한 펌웨어를 프로그래밍하도록 허용
  • 최소 ± 1ms 정밀도의 타임 스탬프



















테스트 개발 :
OS : Windows XP SP 3
CPU : Intel Core 2 Duo 2.00 GHz
RAM : 512 MB

전송 속도 (bps)
CAN 2.0 A
CAN 2.0 B
초당 프레임.
초당 프레임.
1000 k
7502
6589
800 k
6188
5258
500 k
4097
3451
250 k
2140 년
1801 년
125 k
1098 년
920
50 k
440
371
20 k
176
148
10 k
88
74

참고 : 테스트 결과는 100000 개의 CAN 메시지 수신의 평균값입니다





Windows 드라이버 :

  • Windows 2000 / XP / 7 용 개발 툴킷 (32 비트 / 64 비트 OS)

  • VB 6.0, VC ++ 6.0, BCB 6.0, Delphi 4.0에 대한 데모

Windows 도구 :

  • CANUITY (CAN 메시지 송수신, 메시지 ID 필터, 데이터 형식 변환, 메시지 레코더 및 펌웨어 업데이트 기능 포함)
  • 디버그 도구

MiniOS7 도구 :

  • RTC, EEPROM, LED, DPRAM, CAN 컨트롤러 및 타이머 제어 기능을위한 C / C ++ 라이브러리
  • TC, TC ++, BC 및 BC ++의 데모







하드웨어
CPU
80186, 80 MHz 또는 호환 가능
SRAM / 플래시 / EEPROM
512KB / 512KB / 16KB
DPRAM
8KB
NVRAM
31 바이트 (배터리 백업, 최대 10 년간 유효한 데이터)
RTC (실시간 클록)
버스 인터페이스
유형
PCI-104
게시판 번호
DIP 스위치 사용
CAN 인터페이스
제어 장치
NXP SJA1000T (16 MHz 클록 포함)
송수신기
NXP 82C250
채널 번호
1
커넥터
9 핀 수컷 D-Sub
전송 속도 (bps)
10k, 20k, 50k, 125k, 250k, 500k, 800k, 1M (사용자가 정의한 전송 속도 허용)
격리
DC- DC3000 V DC , 사진 - 커플은 2500 Vrms
종단 저항기
120 Ω 종단 저항기 용 점퍼
LED
둥근 LED
Rx / Tx LED, ERR LED
전력 소비
400 mA @ 5 V
소프트웨어
운전사
Windows XP / 7 / 8 / 10 (32 비트 / 64 비트 OS)
도서관
VB 6.0, VC ++ 6.0, BCB 6.0, Delphi 4.0
기구
치수
90mm x 96mm (LXW)
환경
작동 온도.
0 ~ 60 ℃
보관 온도
-20 ~ 70 ℃
습기
5 ~ 85 % RH, 비 응축

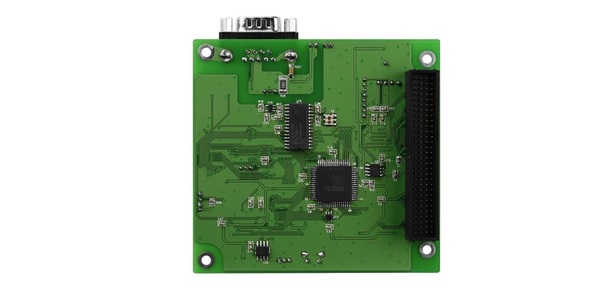

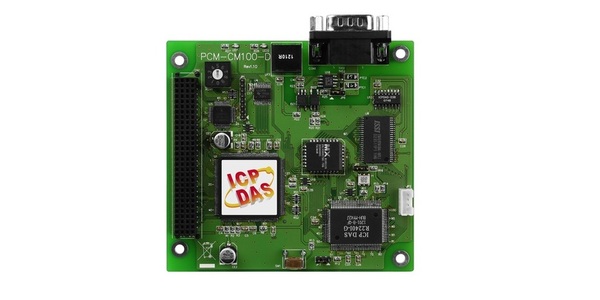

PCM-CM100-D 하나의 절연 보호 CAN 통신 포트 및 PCI-104 버스 시스템 용 9 핀 D-sub 커넥터를 갖춘 지능형 CAN 인터페이스
