PISO-CM100U-D/PISO-CM100U-T

제품명
PISO-CM100U-D/PISO-CM100U-T
용도
Universal PCI bus CAN 카드
특성
1-포트 Isolated 보호 CAN 통신 카드
제조사
ICPDAS(대만)
PISO-CM100U-D PISO-CM100U-T

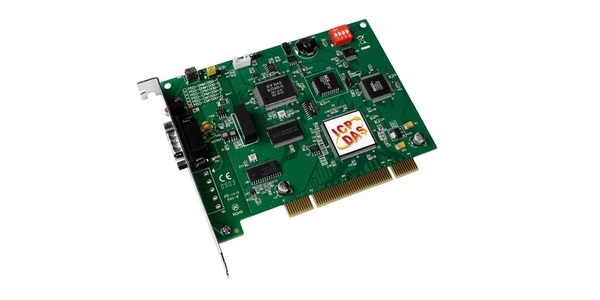

PISO-CM100U-D

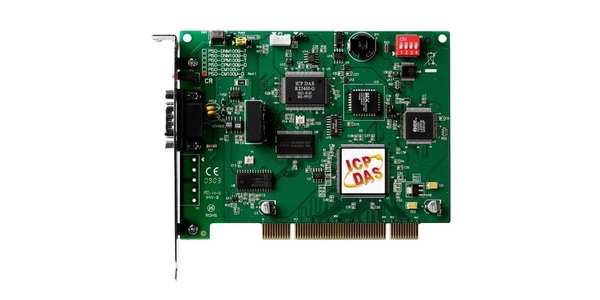

PISO-CM100U-T

하나의 독립형 지능형 CAN 통신 보드.



CAN (컨트롤러 에리어 네트워크)을 직렬 통신 프로토콜이며, 효율적으로 매우 높은 수준의 보안 실시간 제어를 분산 지원한다. 이는 특히 시스템 또는 서브 시스템 내의 센서 및 액추에이터뿐만 아니라 네트워킹 "지능형"장치에도 적합합니다. CAN 네트워크에서는 기존의 의미에서 가입자 또는 스테이션 주소 지정이 없지만 대신 우선 순위가 지정된 메시지가 전송됩니다.

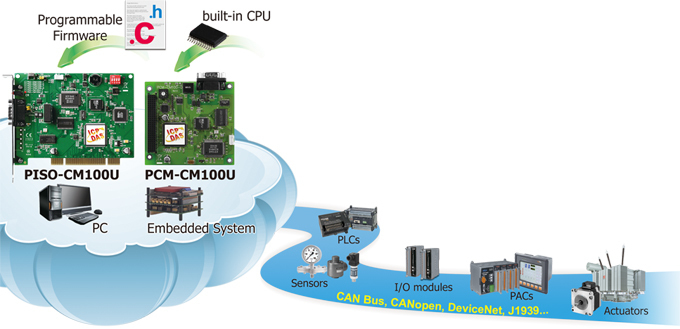

ICP DAS는 CAN 버스 PISO-CM100 / 100U를위한 개방형 아키텍처 플랫폼을 제공합니다. PISO-CM100 / 100U는 광범위한 CAN 어플리케이션을 커버 할 수있는 하나의 CAN 채널이있는 활성 CAN 보드의 매우 강력하고 경제적 인 솔루션입니다. 16 비트 온보드 마이크로 컨트롤러는 CAN 메시지의 실시간 전송뿐만 아니라 CAN 메시지의 필터링, 사전 처리 및 저장 (타임 스탬프 포함)을 허용합니다. PISO-CM100 / 100U는 또한 새로운 Phillips SJA1000T와 트랜시버 82C250 / 251을 사용합니다. 자동 보정 및 재전송 기능으로 버스 중재 및 오류 감지 기능을 제공합니다. 강력한 마이크로 컨트롤러의 영향으로이 카드는 버스 부하가 높은 시스템에서도 데이터를 잃지 않고 하나의 CAN 컨트롤러 용으로 만들 수 있습니다. 또한 통합 지능 기능을 갖춘 PISO-CM100 / 100U를 사용하면 CAN 데이터 스트림을 사전 처리 할 수 ​​있으므로 PC에 상당한 부담을 덜어줍니다. 결과적으로 PC 응용 프로그램에 대한 실시간 요구 사항이 크게 감소합니다. 최첨단 기술로 인해,

또한 사용자는 PISO-CM100 / 100U 라이브러리를 사용하여 자체 CAN 어플리케이션을 개발할 수 있습니다. PISO-CM100 / 100U가 활성화되면 PISO-CM100 / 100U의 메모리 매핑 방법을 통해 사용자의 응용 프로그램과 CAN 버스 펌웨어 간의 데이터 교환이 수행됩니다.







콘크리트 방송국 감시 및 제어 시스템 (중국어 번체)







  • 80186, 80MHz 내부 마이크로 프로세서

  • 82C250 CAN 트랜시버

  • SJA1000T CAN 컨트롤러

  • CAN 2.0A 및 CAN 2.0B 모두 지원

  • 최소 ± 1ms 정밀도의 타임 스탬프

  • 보드 번호를 선택하는 DIP 스위치

  • 이중 포트 RAM 통신 메커니즘

  • RTC (실시간 클럭) 내부


















PM-213x-CAN 시리즈 전력 계량기는 사용자가 CAN 애플리케이션에서 실시간 전력 소비 정보를 쉽게 수집 할 수 있도록 CAN 버스 인터페이스를 제공합니다. PM-213x-CAN은 메시지를 정기적으로 자동 응답하는 자동 응답 모드를 제공합니다. 많은 원격 전원 정보를 수집 할 때 통신을보다 효율적으로 만듭니다. 폴링 모드는 모니터에 필요한 모든 단계의 정확한 정보를 제공합니다. 또한 PM-213x-CAN은 데이터 충돌 및 오류 감지를 피할 수있는 조정 메커니즘을 소유합니다.

CAN 버스 특징 :
  • NXP TJA1042 CAN 트랜시버
  • CiA CAN 2.0B 규격 준수
  • 자동 응답 모드 및 폴링 모드 지원
  • 보오율 125 kbps, 250 kbps 및 500 kbps 지원
  • CAN 네트워크에서 최대 255 개의 노드 지원
  • CAN 포트에서 2500 Vrms 절연
  • CAN 포트에서 4 kV ESD 보호
  • CAN 버스는 소음 억제 기능이 우수합니다.
  • 충돌을 피하기위한 중재 메커니즘 지원
  • CAN 버스에서 오류 감지 및 오류 수정 지원

Power Meter 페이지에 링크 ...



PC 기반 솔루션

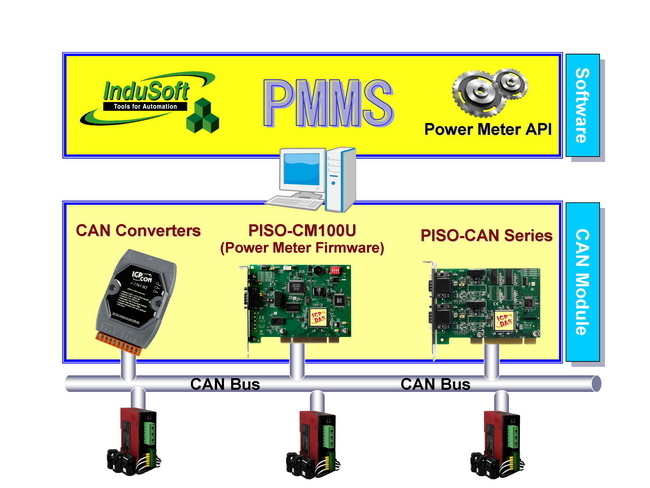

ICP DAS는 PCI 인터페이스, 컨버터, uPAC 및 슬롯 모듈 CAN 제품을 포함하여 수년간 다양한 CAN 제품을 개발 해왔다. 또한 고객에게 CAN 버스 솔루션을 제공 할 수 있습니다. PC 기반 시스템에 PM-213x-CAN을 적용하면 일반 CAN 변환기 또는 PCI CAN 보드를 사용할 수 있습니다. 현재 PISO-CM100U는 전력계 펌웨어가 내장되어있어 더 나은 선택이 될 것입니다. 전력계 펌웨어는 모든 PM-213x-CAN 전력계를 관리하고 모든 전력 데이터를 자동으로 수집합니다. 다음 그림과 같이 개발 API 및 관리 유틸리티를 제공합니다.





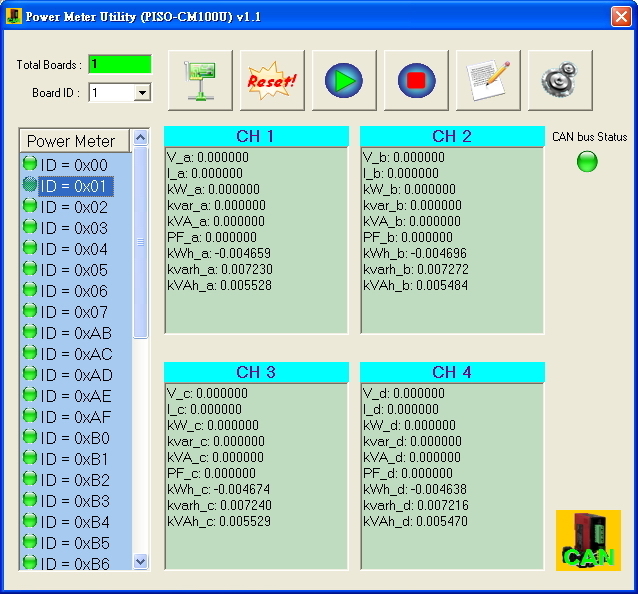

다운로드 ...





 테스트 개발 :
OS : Windows XP SP 3
CPU : Intel Core 2 Duo 2.00 GHz

RAM : 512 MB

전송 속도 (bps)
CAN 2.0 A
CAN 2.0 B
초당 프레임.
초당 프레임.
1000 k
7502
6589
800 k
6188
5258
500 k
4097
3451
250 k
2140 년
1801 년
125 k
1098 년
920
50 k
440
371
20 k
176
148
10 k
88
74

참고 : 테스트 결과는 100000 건의 CAN 메시지 수신의 평균값입니다





Windows 드라이버 :

  • Windows 2000 / XP / 7 용 개발 툴킷 (32 비트 / 64 비트 OS)
  • VB 6.0, VC ++ 6.0, BCB 6.0, Delphi 4.0에 대한 데모
  • C #의 데모

Windows 도구 :

  • CANUITY (송 / 수신 CAN 메시지, 메시지 ID 필터, 데이터 형식 변환, 메시지 레코더 및 펌웨어 업데이트 기능 포함)
  • 디버그 도구

MiniOS7 도구 :

  • RTC, EEPROM, LED, DPRAM, CAN 컨트롤러 및 타이머 제어 기능을위한 C / C ++ 라이브러리
  • TC, TC ++, BC 및 BC ++의 데모







목차 기술

InduSoft 드라이버
IndoSoft는 유명하고 고성능 인 SCADA 중 하나입니다. 요즘, 모든 대응 컨버터 또는 마스터 시리즈 제품에 대해 CAN, CANopen 및 DeviceNet 드라이버를 지원합니다. [더...]







모델명
PISO-CM100U-D
PISO-CM100U-T
하드웨어
CPU
80186, 80 MHz 또는 호환 가능
SRAM / 플래시 / EEPROM
512KB / 512KB / 16KB
DPRAM
8KB
NVRAM
31 바이트 (배터리 백업, 최대 10 년간 유효한 데이터)
RTC (실시간 클록)
버스 인터페이스
유형
범용 PCI, 3.3 V 및 5 V, 33 MHz, 32 비트, 플러그 앤 플레이
게시판 번호
DIP 스위치 사용
CAN 인터페이스
제어 장치
NXP SJA1000T (16 MHz 클록 포함)
송수신기
NXP 82C250
채널 번호
1
커넥터
9 핀 수컷 D-Sub
5 핀 나사 고정 터미널 블록
전송 속도 (bps)
10k, 20k, 50k, 125k, 250k, 500k, 800k, 1M (사용자가 정의한 전송 속도 허용)
격리
DC- DC3000 V DC , 사진 - 커플은 2500 Vrms
종단 저항기
120 Ω 종단 저항기 용 점퍼
LED
둥근 LED
Rx / Tx LED, ERR LED
전력 소비
300 mA @ 5 V
소프트웨어
운전사
Windows XP / 7 / 8 / 10 (32 비트 / 64 비트 OS), InduSoft
도서관
VB 6.0, VC ++ 6.0, BCB 6.0, Delphi 4.0, C # 2008
기구
치수
138mm x 22mm x 105mm (가로 x 세로 x 높이)
환경
작동 온도.
0 ~ 60 ℃
보관 온도
-20 ~ 70 ℃
습기
5 ~ 85 % RH, 비 응축







PISO-CM100U-D 하나의 절연 보호 CAN 통신 포트 및 범용 PCI 버스 시스템 용 9 핀 D-sub 커넥터가있는 지능형 CAN 인터페이스
PISO-CM100U-T 하나의 절연 보호 CAN 통신 포트 및 범용 PCI 버스 시스템 용 5 핀 나사 고정 터미널 커넥터가있는 지능형 CAN 인터페이스
