PISO-CAN800U-D

제품명
PISO-CAN800U-D
용도
Universal PCI bus CAN 카드
특성
4-포트 Isolated 보호 CAN 마스터 카드
제조사
ICPDAS(대만)

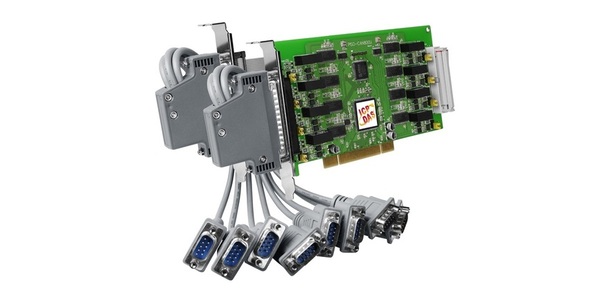

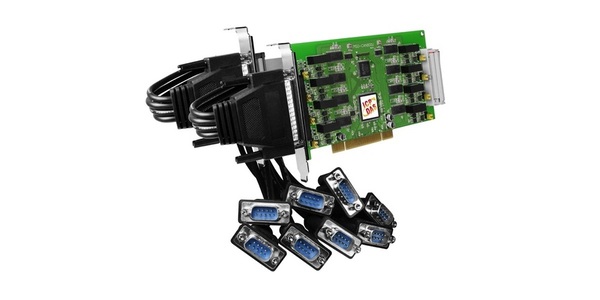

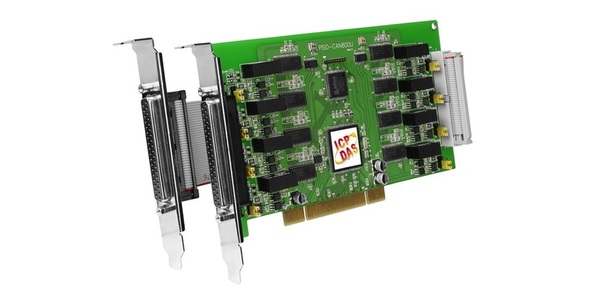

PISO-CAN800U-D ~ NEW ~

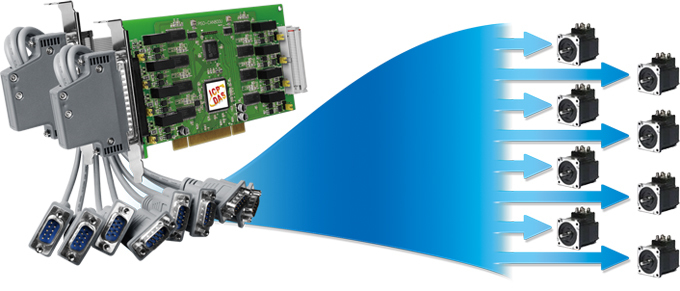

8 포트 절연 보호 범용 PCI CAN 카드
양철통 CANopen DeviceNet





CAN (Controller Area Network)직렬 통신 프로토콜이며 매우 높은 수준의 보안으로 분산 된 실시간 제어를 효율적으로 지원합니다. 시스템 또는 서브 시스템 내의 센서 및 액추에이터는 물론 "지능형"장치를 네트워킹하는 데 특히 적합합니다. CAN 네트워크에서는 기존의 의미에서 가입자 또는 스테이션 주소 지정이 없지만 대신 우선 순위가 지정된 메시지가 전송됩니다. 독립형 CAN 컨트롤러 인 PISO-CAN800U-D는 능동형 CAN 보드의 경제적 인 솔루션을 나타낼 수 있습니다. 8 개의 독립적 인 CAN 버스 통신 포트가 있으며 다양한 CAN 어플리케이션을 커버 할 수 있습니다. 게다가, PISO-CAN800U-D는 새로운 CAN 컨트롤러 Phillips SJA1000T와 트랜시버 TJA1042를 사용합니다. 버스 조정, 자동 보정 및 재전송 기능을 통한 오류 감지 기능을 제공합니다.





휴머노이드 로봇 제어 시스템 (영문)





  • 8 개의 CAN 버스 통신 포트
  • CAN 사양 2.0 A 및 B와 호환 가능
  • 온보드 광 절연 보호
  • 최대 1Mbps의 프로그래밍 가능한 전송 속도
  • CAN 버스에서 2500 Vrms 사진 커플 절연
  • 각 포트에 대한 점퍼 선택 120Ω 종단 저항
  • CAN 컨트롤러에 직접 메모리 맵핑
  • 33MHz 32 비트 5V PCI 버스 (V2.1) 플러그 앤 플레이

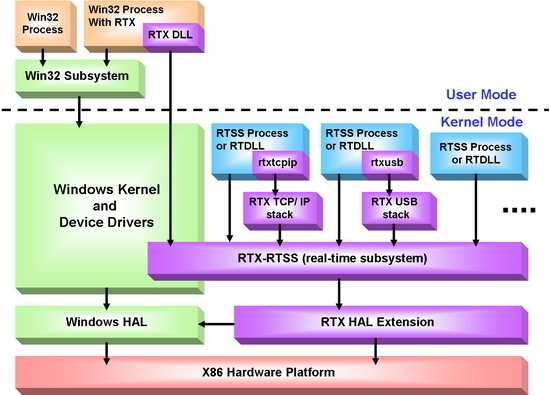

RTX 시스템을 적용하기 위해 사용자를 만족시키기 위해 ICPDAS는 PISO-CAN 시리즈 CAN 카드 용 RTX 드라이버를 제공합니다. 사용자가 시간이 중요한 시스템에서 CAN 통신 인터페이스를 결합하려는 경우 PISO-CAN 시리즈 CAN 카드의 RTX 드라이버를 사용하여 쉽고 빠르게이 작업을 수행 할 수 있습니다. 또한 RTX 드라이버의 API 이름과 매개 변수는 Windows 드라이버와 동일합니다. 이전에 Windows 드라이버를 사용했다면 RTX 드라이버의 API 사용 방법을 배우기 위해 더 많은 노력을 기울일 필요가 없습니다. RTX 드라이버는 PISO-CAN 시리즈 CAN 카드의 부가 가치를 높여 주며 사용자가 고도의 실시간 시스템을 사용할 수 있도록합니다. PISO-CAN 시리즈 CAN 카드는 가격 성능이 뛰어나고 실시간 성이 높기 때문에보다 광범위하고 다양한 CAN 어플리케이션에 적용될 것입니다.



Feature:

1. RTX 드라이버의 API 이름과 매개 변수는 Windows 드라이버의 API와 동일합니다. 이전에 PISO-CAN 시리즈 CAN 카드를 사용해 본 사용자는 새로운 사용법을 배울 필요가 없습니다.
2. PISO-CAN 시리즈 CAN 카드가 독립적 인 IRQ를 얻을 수 있다면 인터럽트 기능을 지원합니다
3. 직접 I / O 제어 및 고도의 실시간 기능
4. Windows2000 SP4 및 Windows XP SP2 OS 지원
5. RTX 버전 8.1 및 2011 지원

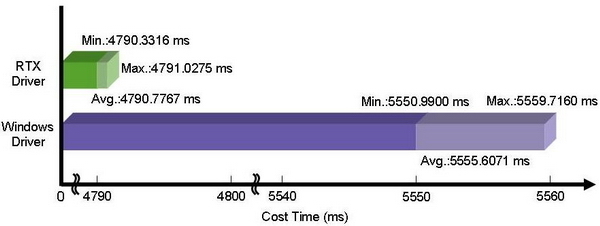

실시간 테스트 :

  • 플랫폼 : Windows XP SP2 + PEX-CAN200i
  • 장치 : MiniOS7이있는 I-7186EXD-CAN (싱글 태스킹 운영 체제)
  • 10000 개의 CAN 2.0B 8 바이트 메시지를 송수신하십시오. 이 절차를 10 번 반복하십시오.

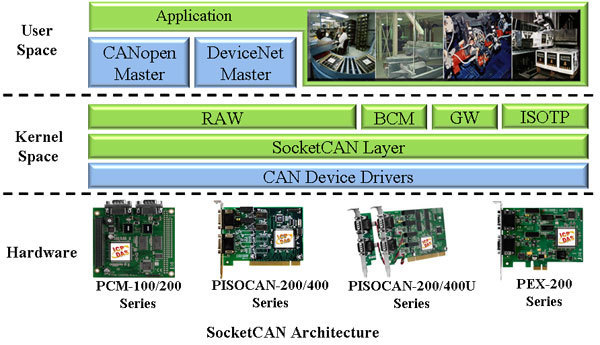

SocketCAN은 Linux 운영 체제를 기반으로하며 네트워크 스택 및 하드웨어 드라이버의 구현 인터페이스를 포함합니다. 하드웨어 제조업체는 SocketCAN 용 하드웨어 드라이버를 프로그래밍하고 네트워크 스택은 사용자에게 표준 BSD 소켓 API를 제공합니다. 따라서 사용자의 관점에서 SocketCAN 네트워크 스택을 통해 다른 하드웨어 인터페이스의 다양한 API에 익숙하지 않아도 쉽고 빠르게 응용 프로그램을 프로그래밍 할 수 있습니다.





우리는 여러 종류의 CAN 인터페이스 카드를위한 SocketCAN 드라이버를 제공했습니다. 사용자는이 카드를 사용하여 Linux 플랫폼에서 SocketCAN 기반 응용 프로그램을 구현할 수 있습니다. 또한 x86 하드웨어 플랫폼에서 CANopen / DeviceNet 마스터의 정적 라이브러리를 지원합니다. 사용자가 CANopen / DeviceNet 슬레이브와보다 쉽게 ​​통신 할 수 있습니다.



Feature:

  • Linux 커널 버전 2.6.31 ~ 3.2.20 지원 (x86 하드웨어 플랫폼 전용)
  • CANopen / DeviceNet 마스터 정적 라이브러리 제공
  • SocketCAN 패키지의 표준 인터페이스. 사용자는 확장 된 BSD 소켓 API를 사용할 수 있습니다. 소켓 프로그램을 빌드 할 때 CAN 어플리케이션을 프로그래밍 할 수 있습니다.
  • 가상 CAN 인터페이스를 지원합니다. 사용자는 여러 개의 가상 CAN 포트를 하나의 물리적 CAN 포트로 매핑 할 수 있습니다. 각 가상 CAN 포트에는 자체 소켓이 있습니다. 이 소켓을 통해 사용자는 멀티 스레드 응용 프로그램을보다 쉽게 ​​구축 할 수 있습니다.
  • RAW 소켓, CANopen 마스터 및 DeviceNet 마스터 데모 제공
  • 경제적 인 애플리케이션을위한 우수한 가격 대비 성능

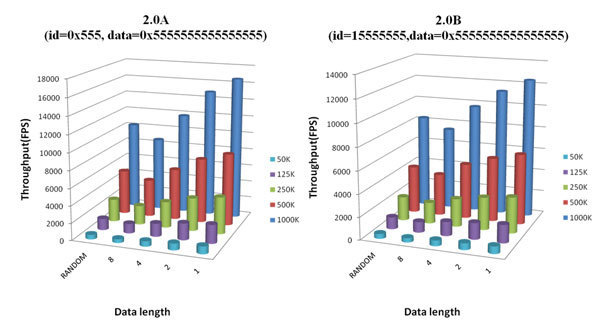

노트 :

하드웨어 플랫폼 : Intel (R) Core (TM) 2 CPU 6320 @ 1.86GHz, DDR2 667MHz 1.5GB
소프트웨어 플랫폼 : Kernel-2.6.32, Distro- Debian GNU / Linux 5.0

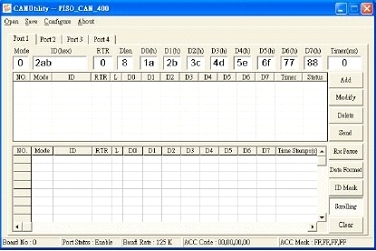

  • CAN 카드가있는 CAN 시스템 모니터 도구가 될 수 있습니다.
  • CAN 시스템을 테스트하는 좋은 도구입니다.
  • CAN 메시지 보내기 / 받기 / 녹음
  • 사이 클릭 전송 기능 제공
  • 필터링 된 ID 및 타임 스탬프를 사용하여 CAN 메시지 기록
  • 지원 : 2000 / XP / 7




NI LabVIEW로 CAN 네트워크에 PISO-CAN100U를 적용하기 위해 LabVIEW 7 / 7.1 툴킷을 제공합니다. PISO-CAN100U를 사용하여 NI LabVIEW 환경에서 CAN 관련 어플리케이션을 개발하는 데 유용한 툴입니다. 사용하기 쉽고 사용자가 프로그램 개발주기를 빠르게 줄일 수 있습니다. 사용자가 CAN 네트워크로 LabVIEW 산업용 어플리케이션을 개발하고자한다면, LabVIEW CAN 드라이버가 매우 유용합니다.

CAN LabVIEW 툴의 특징 :

  • 지원 확장 중재 ID
  • 디버그 수신 모드 지원
  • 출력의 시작 바이트
  • LabVIEW 7 / 7.1 지원
  • 선택할 범위 조정 범위
  • 독일어와 영어의 두 언어
  • 선택 가능한 데이터 속도 (보오) : 10K, 20K, 50K, 125K, 250K, 500K, 800K, 1M 및 사용자 정의




PISO-CAN100U에 CANopen 프로토콜을 쉽게 적용하기 위해 CANopen 라이브러리와 CANopen 진단 응용 프로그램 툴인 두 개의 CANopen 응용 프로그램 도구를 제공합니다. 사용자가 CANopen 프로토콜을 사용하여 산업용 애플리케이션을 개발하고자한다면 CANopen 라이브러리는 CANopen 프로토콜의 기능을 갖춘 CANopen 장치로 PISO-CAN100U에 적용 할 때 매우 유용합니다. 또한 CAN 네트워크에서 CANopen 메시지의 모니터 및 진단을 고려하면 CANopen 진단 애플리케이션 도구를 사용하여 이러한 목적을 달성 할 수 있습니다. CANopen 애플리케이션 도구의 특징 :

  • DS301 버전 4.02 따라하기
  • CANopen 슬레이브 디바이스 자동 감지
  • IO 모니터
  • 동적 PDO
  • NMT 마스터
  • 보호 및 하트 비트 프로토콜 및 SYNC 메시지 지원
  • 선택 가능한 데이터 속도 (보오) : 10K, 20K, 50K, 125K, 250K, 500K, 800K, 1M

더 자세한 정보 ‥






DeviceNet은 간단한 산업 장치 (센서, 액추에이터)와 상위 수준 장치 (컨트롤러) 간의 연결을 제공하는 저수준 네트워크입니다. 그것은 조직적이고 필요한 경우 결정 론적 방식으로 노드간에 직접 피어 - 투 - 피어 데이터 교환을 허용합니다. 우리는 사용자가 PISO-CAN100U로 특정 DeviceNet 어플리케이션을 개발할 수 있도록 DeviceNet 라이브러리를 제공합니다. 또한 CAN 네트워크를 통해 DeviceNet 메시지를 모니터링하고 진단하는 DeviceNet 진단 응용 프로그램 도구도 제공합니다. DeviceNet 슬레이브를 제어하고 분석하기위한 DeviceNet 통신 프로토콜 인터페이스를 제공합니다. DevcieNet 애플리케이션 도구 기능

  • DeviceNet 슬레이브 장치 자동 감지
  • IO 모니터
  • 메시지 모니터 및 진단
  • UCMM 가능 장치 지원
  • 사전 정의 된 마스터 / 슬레이브 연결 세트 지원
  • 선택 가능한 데이터 속도 (보오) : 125K, 250K, 500K

DevcieNet 마스터 X 서버 기능


더 많은 정보‥‥






플랫폼 :
OS : Windows XP SP 3
CPU : 인텔 ® 코어 ™ i3 CPU 550MHz @ 3.20GHz
RAM : 1.8GB

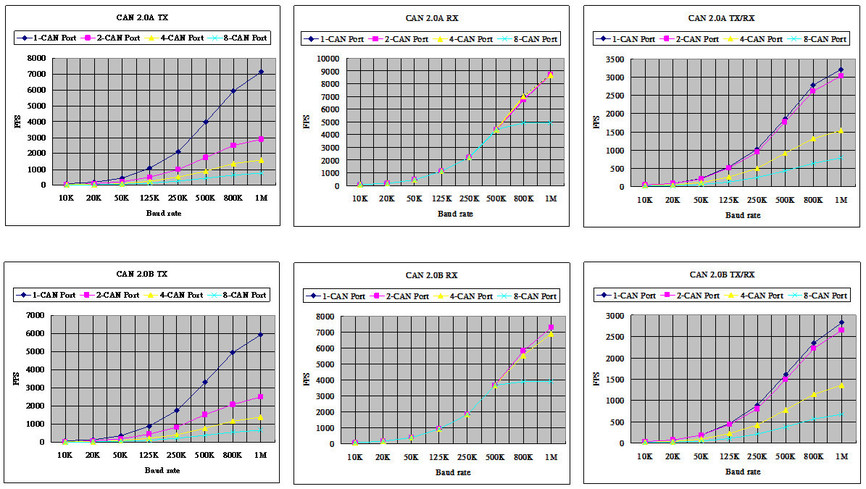

1 개의 CAN 포트가 동시에 100,000 개의 CAN 메시지를 보내고 받거나 보내거나받을 수 있습니다. 평균 FPS 값은 다음과 같습니다.

전송 속도 (bps) 1-CAN 포트 2-CAN 포트
2.0A, 8 바이트 데이터 2.0B, 8 바이트 데이터 2.0A, 8 바이트 데이터 2.0B, 8 바이트 데이터
TX (FPS) RX (FPS) TX / RX (시간 / 초) TX (FPS) RX (FPS) TX / RX (시간 / 초) TX (FPS) RX (FPS) TX / RX (시간 / 초) TX (FPS) RX (FPS) TX / RX (시간 / 초)
10K 88 88 43 73 73 37 세 44 88 43 37 세 73 37 세
20K 176 176 87 146 146 75 88 176 87 73 146 75
50K 440 441 218 365 367 188 218 441 213 181 367 184
125K 1088 1104 년 537 899 917 461 523 1104 년 509 436 917 432
250K 2100 년 2208 1025 년 1745 년 1834 년 882 984 2208 935 832 1834 년 804
500K 3975 4414 1856 년 3305 3668 1612 년 1739 년 4414 1769 년 1528 년 3667 1492 년
800K 5930 7008 2787 4950 5830 2355 2501 6701 2609 2096 년 5825 2226 년
1M 7129 8722 3216 5926 7257 2820 2879 8716 3023 2506 7259 2650



송 속도 (bps) 4-CAN 포트 8-CAN 포트
2.0A, 8 바이트 데이터 2.0B, 8 바이트 데이터 2.0A, 8 바이트 데이터 2.0B, 8 바이트 데이터
TX (FPS) RX (FPS) TX / RX (시간 / 초) TX (FPS) RX (FPS) TX / RX (시간 / 초) TX (FPS) RX (FPS) TX / RX (시간 / 초) TX (FPS) RX (FPS) TX / RX (시간 / 초)
10K 22 88 22 18 73 19 11 88 11 9 73 9
20K 44 176 44 36 146 38 세 22 176 22 18 146 19
50K 109 441 108 91 366 93 54 441 54 45 367 46
125K 265 1103 257 221 916 222 132 1103 129 110 916 111
250K 505 2205 492 424 1832 년 424 254 2205 243 221 1832 년 208
500K 903 4409 917 782 3664 783 447 4408 435 385 3662 383
800K 1365 년 7010 1317 년 1161 5546 1150 639 4905 637 553 3903 569
1M 1598 년 8691 1541 년 1385 년 6901 1359 757 4903 795 658 3905 673








목차 기술

CAN 버스 전력계		 CAN 버스 전력계 (PM-213x-CAN)를위한 소프트웨어 솔루션입니다. CAN 버스를 통해 분산 전원 정보를 수집하는 것이 편리합니다. [더...]

CAN OPC 서버		 이것은 LabVIEW, iFix, DASYLab 등과 같은 모든 SCADA를위한 OPC 서버입니다. OPC 서버를 사용하여 사용자는 유명한 SCADA를 통해 모든 CAN 장치를 제어 할 수 있습니다. [더...]

VxCAN 드라이버		 VxCAN 드라이버는 모든 CAN 컨버터와 CAN 마스터 제품을위한 가상 CAN 드라이버입니다. 다른 제품을 사용하더라도 사용자는 동일한 API를 사용하여 모든 CAN 애플리케이션을 개발할 수 있습니다. [더...]

VxCAN 유틸리티		 진단 및 테스트 소프트웨어 툴인 VxCAN 유틸리티는 ICP DAS의 모든 CAN 제품의 성능을 발휘하도록 설계되었습니다. 설치된 제품의 물리적 CAN 인터페이스와 일치하도록 가상 CAN 포트를 생성하는 가상 CAN 기술을 기반으로합니다. [더...]

InduSoft 드라이버		 IndoSoft는 유명하고 고성능 인 SCADA 중 하나입니다. 요즘, 모든 대응 컨버터 또는 마스터 시리즈 제품에 대해 CAN, CANopen 및 DeviceNet 드라이버를 지원합니다. [더...]

CANcheck		 이것은 사용자의 CAN 장치를 진단하고 테스트하기위한 소프트웨어입니다. 그래픽 인터페이스는 기성품이며 조작하기 쉽습니다. [더...]

CAN 테스트 툴		 CAN 테스트 툴은 사용자가 간단한 단계를 거쳐 CAN 시리즈의 ICP DAS의 CAN 통신을 테스트 할 수 있도록 도와줍니다. 이 도구는 VxCAN 드라이버를 기반으로하며 ICP DAS의 모든 CAN 제품 대부분을 지원합니다 [more ...]






BUS 인터페이스
유형 범용 PCI, 3.3 V 및 5 V, 33 MHz, 32 비트, 플러그 앤 플레이
CAN 인터페이스
제어 장치 NXP SJA1000T (16 MHz 클록 포함)
송수신기 NXP TJA1042
채널 번호 8
커넥터 여성 DB-37
전송 속도 (bps) 10k, 20k, 50k, 125k, 250k, 500k, 800k, 1M (사용자가 정의한 전송 속도 허용)
격리 DC- DC 는 3000 VDC , 사진 - 커플은 2500 Vrms
종단 저항기 120 Ω 종단 저항기 용 점퍼
힘
전력 소비 800 mA @ 5 V
소프트웨어
운전사 Windows XP / 7 / 8 / 10 (32 비트 / 64 비트 OS), Linux 2.6.x ~ 4.8.0, LabView, InduSoft
도서관 VB 6.0, VC ++ 6.0, BCB 6.0, Delphi 4.0, C # .Net, VB.Net
기구
치수 193mm x 22mm x 93mm (가로 x 세로 x 높이)
환경
작동 온도. 0 ~ 60 ℃
보관 온도 -20 ~ 70 ℃
습기 5 ~ 85 % RH, 비 응축





PISO-CAN800U-D CR 8 포트 절연 보호 범용 PCI CAN 통신 보드 (RoHS)에는
CA-4037W 1 개 및 CA-4002 커넥터 2 개 포함
