CAN-Logger100 / CAN-Logger200

제품명
CAN-Logger100 / CAN-Logger200
용도
CAN Bus Data Logger
특성
2-포트 CAN Bus 데이터 로거 장치
제조사
ICPDAS(대만)

CAN-Logger100 / CAN-Logger200

CAN 버스 데이터 로거 장치

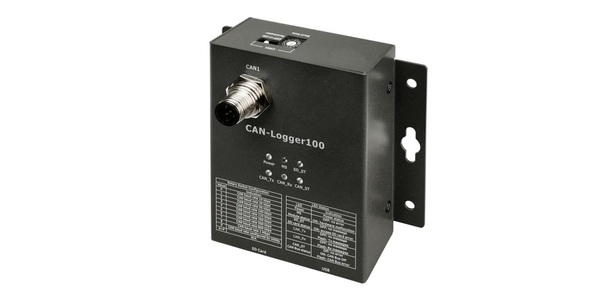

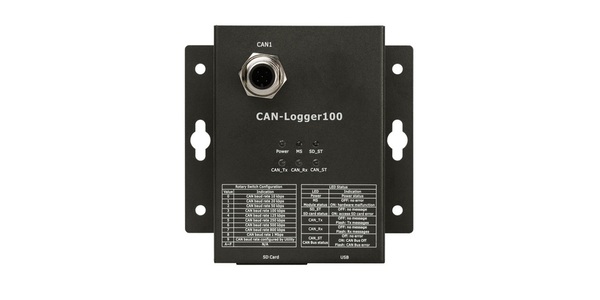

CAN-Logger100
~ NEW ~

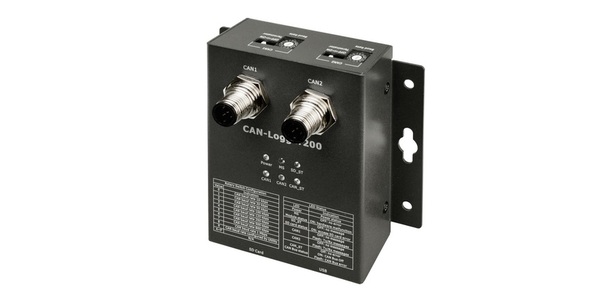

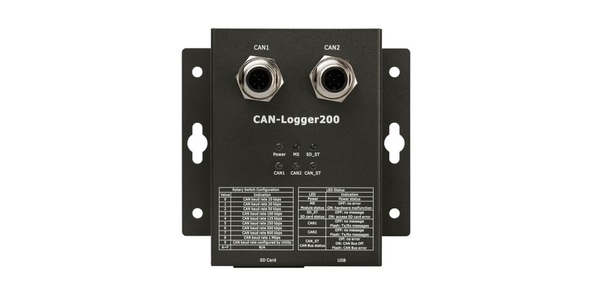

CAN-Logger200
~ NEW ~

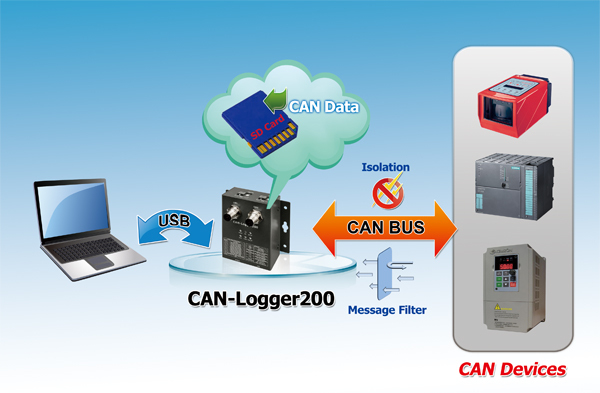

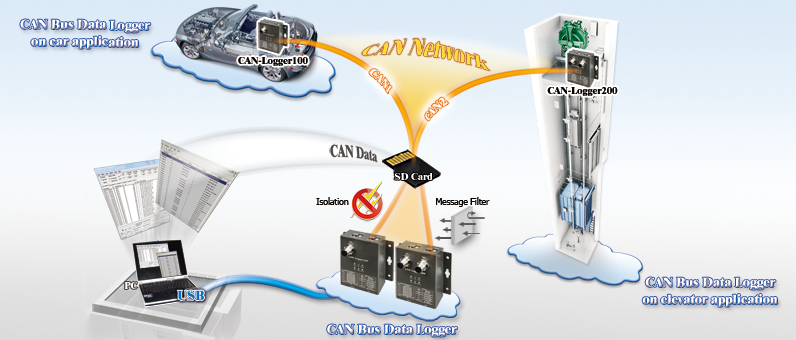

CAN-Logger 시리즈 디바이스 (CAN-Logger100 / CAN-Logger200)는 1 / 2 CAN 포트를 갖춘 고성능 지능형 CAN 버스 데이터 로거 디바이스로서, 데이터 수집을 돕고 CAN 버스 네트워크에서보다 쉽고 빠르게 처리 할 수 ​​있습니다. CAN- 로거 장치의 강력한 CPU는 각 CAN 메시지에 대해 정확한 타임 스탬프를 제공하며 CAN 버스 네트워크의 분석 및 진단에 유용한 이러한 CAN 메시지를 저장하기 위해 SD 또는 SDHC 유형 플래시와 같은 저장 매체를 지원합니다. CAN-Logger200의 이식성을 향상시키기 위해이 모듈은 USB 인터페이스 또는 CAN 버스 인터페이스의 M12 커넥터로 전원을 공급받습니다. CAN-Logger 디바이스는 Windows 시스템의 표준 USB HID 드라이버를 사용합니다.








  • 제어 시스템
  • 빌딩 자동화
  • 공장 자동화
  • 분산 데이터 수집





  • CAN 사양 2.0 A 및 B와 호환 가능
  • CAN 측에서 2500 Vrms 포토 커플러 절연
  • ISO 11898-2 표준과 완전 호환
  • CAN 버스 수용 필터 구성 지원
  • 맥스. 단일 채널의 CAN 데이터 흐름은 15000fps입니다.
  • 10kbps ~ 1Mbps의 프로그래머블 CAN 버스 전송 속도
  • USB 2.0 고속 호환성
  • CAN 메시지 저장을위한 4 ~ 32 GB SDHC 유형 플래시 지원
  • CAN 측의 120 Ω 종단 저항을위한 내장 점퍼
  • USB 포트 또는 CAN 포트를 통한 전원 공급
  • CAN 포트에 3 kV 갈바닉 절연
  • CAN 메시지를 전송 / 수신하는 데 사용할 수있는 구성 유틸리티를 제공합니다.





모델명 CAN-Logger100 CAN-Logger200
CAN 인터페이스
송수신기 NXP TJA1042
채널 번호 1 2
커넥터 5 핀 암수 M12 x 1
(핀 1 : FG, 핀 2 : + Vs, 핀 3 : GND,
핀 4 : CAN_H 핀 5 : CAN_L)
5 핀 암수 M12 x 2
(핀 1 : FG, 핀 2 : + Vs, 핀 3 : GND,
핀 4 : CAN_H 핀 5 : CAN_L)
전송 속도 (bps) 10k, 20k, 50k, 100k, 125k, 250k, 500k, 800k, 1M 및 사용자 정의 전송 속도
종단 저항기 120 Ω 종단 저항을위한 딥 스위치
격리 DC- DC3000 V DC , 포토 커플러는 2500 Vrms
사양 ISO-11898-2, CAN 2.0A 및 CAN 2.0B
CAN 필터 구성 유틸리티 도구
USB 인터페이스
커넥터 USB 유형 B x 1
적합성 USB 2.0 고속
맥스. 데이터 흐름 전송 : 4000 fps; 수신 : 1000 fps
소프트웨어 드라이버 Windows 2K / XP / 7 / 8 / 10
데이터 로거 기능
저장 매체 SDHC 유형 플래시 - 4 ~ 32GB 지원
녹음 포맷 이진
타임 스탬프 10 우리
구성 유틸리티 도구
데이터 로거 최대 메시지 속도, 수신 : 15000 msg / s
방아쇠 지속적으로 기록
LED
둥근 LED 전력, MS, SD, CAN1, CAN2, CAN_ST LED 전력, MS, SD, CAN_Rx, CAN_Tx, CAN_ST LED
전원 공급 장치 USB 전원 또는 CAN 버스 전원 (무 조정 +10 ~ + 30V DC ) 제공
보호 전원 역 극성 보호, 과전압 절전 보호
전력 소비 0.1A @ 24V DC
기구
설치 월 마운트
포장 금속
치수 102.0 ㎜ × 102.0 ㎜ × 44.0 ㎜ (W × L × H)
환경
작동 온도. -25 ~ 75 ℃
보관 온도 -30 ~ 80 ℃
습기 10 ~ 90 % RH, 비 응축

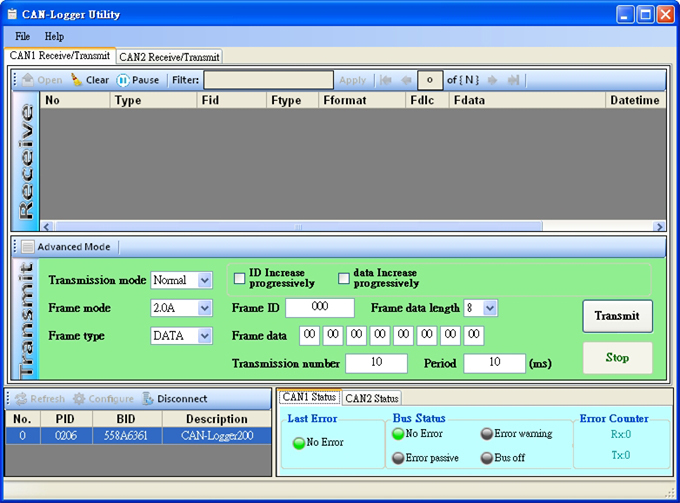

  • CAN 2.0A 또는 CAN 2.0B 사양 선택
  • CAN 버스 전송 속도 및 수용 필터 구성
  • CAN 메시지를 전송 / 수신하고 CAN 버스 상태를 확인하기 쉽습니다.
  • CAN 버스 통신 모드 (일반 및 자동 모드) 구성
  • 기록 된 데이터를위한 데이터 필터 기능





CAN-Logger100 CR 1 포트 CAN 버스 데이터 로거 디바이스 (RoHS)
CAN-Logger200 CR 2 포트 CAN 버스 데이터 로거 디바이스 (RoHS)
