CAN-2015C ~ NEW ~ 8 채널 RTD 입력 CANopen 슬레이브 모듈 |
|||||
CANopen은 CAN 버스 기반의 네트워크 프로토콜 중 하나이며 산업 기계 제어, 차량 제어 시스템, 공장 자동화, 의료 기기 제어, 원격 데이터 수집, 환경 모니터링 및 포장 기계 제어와 같은 임베디드 네트워크 시스템에 주로 사용됩니다. 기타

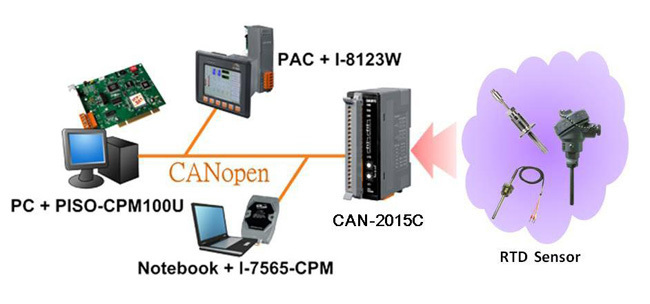

CAN-2015C는 CiA 301 버전 4.02와 CiA 401 버전 2.1을 따르는 CANopen 슬레이브입니다. 이 모듈은 8 개의 RTD 입력 채널을 제공하며 사용자는 표준 CANopen 프로토콜을 통해 RTD 입력 데이터를 얻거나 CAN-2015C를 구성 할 수 있습니다. 다른 CANopen 장치와 완벽하게 호환되도록 CAN-2015C는 CiA CANopen 적합성 테스트 도구의 유효성 검사를 통과했습니다. 따라서 EDS 파일을 적용하여 CAN-2015C를 표준 CANopen 마스터와 통합하는 것은 매우 쉽습니다. ICP DAS의 CANopen 마스터와 결합하면 CANopen 네트워크를 신속하게 구축하여 요구 사항에 접근 할 수 있습니다.
CANopen 인터페이스 | |
커넥터 | 5 핀 나사 고정 터미널 블록 (CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V +) |
전송 속도 (bps) | 10 k, 20 k, 50 k, 125 k, 250 k, 500 k, 800 k, 1 M, 로터리 스위치로 선택 |
종단 저항기 | 120 Ω 종단 저항을위한 딥 스위치 |
실험 계획안 | CANopen CiA 301 ver4.02, CiA 401 ver2.1 |
노드 ID | 로터리 스위치로 1 ~ 99 선택 |
NMT | 노예 |
오류 제어 | 노드 보호 프로토콜 / 하트 비트 프로듀서 |
SDO | 서버 1 대, 클라이언트 1 대 |
PDO | 10 RxPDO, 10 TxPDO (동적 PDO 지원) |
PDO 모드 | 이벤트 트리거, 원격 요청, 동기 (순환), 동기 (비순환) |
긴급 메시지 | 예 |
EDS 파일 | 예 |
아날로그 입력 | |
채널 | 2 선 또는 3 선 RTD 용 8 개 채널 |
입력 유형 | Pt100, Pt1000, Ni120, Cu100, Cu1000, JPt100 |
해결 | 16 비트 |
샘플링 속도 | 10 샘플 / 초. (합계) |
정확성 | +/- 0.05 % FSR |
제로 드리프트 | +/- 0.5 μV / ° C |
스팬 드리프트 | +/- 20 ppm / ° C |
공통 모드 거부 | 150dB |
정상 모드 거부 | 100 dB |
개별 채널 구성 | 예 |
열기 열전쌍 감지 | 예 |
과전압 보호 | 120 VDC / 110 VAC |
입력 임피던스 | 20MΩ |
격리 | 3000 V DC-DC 절연, 3000 Vrms 포토 커플러 절연 |
하드웨어 | |
ESD 보호 | 4 kV 클래스 A에 문의하십시오. |
LED | |
LED | PWR LED, RUN LED, ERR LED |
힘 | |
전원 공급 장치 | 무제한 +10 ~ +30 VDC |
전력 소비 | 1.5 W |
기구 | |
포장 | 플라스틱 케이스, 난연성 소재 (UL94-V0 레벨) |
설치 | DIN- 레일 |
치수 | 33mm x 99mm x 78mm (W x L x H) |
환경 | |
작동 온도. | -25 ~ 75 ℃ |
보관 온도 | -30 ~ 80 ℃ |
습기 | 10 ~ 90 % RH, 비 응축 |
CAN-2015C | 8 채널 RTD 입력의 CANopen 슬레이브 모듈 |
