CAN-2017C ~ NEW ~ 8 채널 아날로그 입력의 CANopen 슬레이브 모듈 |
|||||
CANopen은 CAN 버스 기반의 네트워크 프로토콜 중 하나이며 산업 기계 제어, 차량 제어 시스템, 공장 자동화, 의료 기기 제어, 원격 데이터 수집, 환경 모니터링 및 포장 기계 제어와 같은 임베디드 네트워크 시스템에 주로 사용됩니다. 기타
CAN-2017C 모듈은 CiA DS-301 버전 4.02 및 DSP-401 버전 2.1을 따릅니다. 차동 아날로그 입력 상태에 액세스하고 표준 CANopen 프로토콜을 사용하여 구성을 설정하는 것이 쉽습니다. CAN-2017C는 CiA CANopen 적합성 테스트 도구의 검증을 통과했습니다. 따라서 제공되는 EDS 파일은 다른 표준 CANopen 마스터의 표준입니다. ICP DAS의 8 채널 아날로그 입력 및 CANopen 마스터를 사용하여 CANopen 네트워크를 신속하게 구축하여 요구 사항에 접근 할 수 있습니다.
CANopen 인터페이스
|
|
NMT
|
노예
|
오류 제어
|
노드 보호 프로토콜 / 하트 비트 프로듀서
|
PDO 수
|
10Rx, 10Tx
|
PDO 모드
|
이벤트 트리거, 원격 요청, 순환 및 비순환 SYNC
|
PDO 매핑
|
유효한
|
SDO 수
|
서버 1 대, 클라이언트 1 대
|
긴급 메시지
|
예
|
CANopen 버전
|
DS-301 v4.02
|
장치 프로필
|
DSP-401 v2.1
|
사양
|
ISO-11898-2, CAN 2.0A
|
로타리 스위치에 의한 Baud Rate (bps) 설정 |
10 k, 20 k, 50 k, 125 k, 250 k, 500 k, 800 k 및 1 M
|
로타리 스위치로 노드 ID 설정 |
1 ~ 99
|
종단 저항기
|
120 Ω 종단 저항 스위치
|
커넥터
|

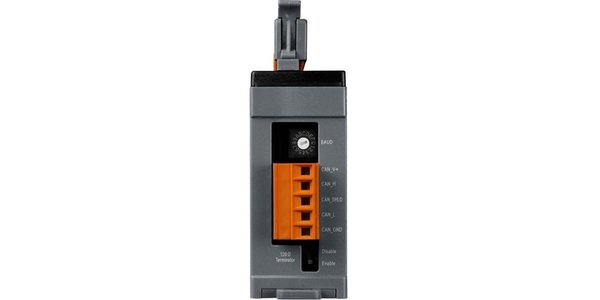

5 핀 나사 고정 터미널 블록 (CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V +)
|
EDS 파일
|
예
|
아날로그 입력
|
|
채널
|
8
|
입력 유형
|
± 10V, ± 5V, ± 1V, ± 500mV, ± 150mV, -20mA ~ + 20mA (옵션 외부 125Ω 저항 필요)
|
해결
|
16 비트
|
샘플링 속도
|
10 샘플 / 초. (합계)
|
정확성
|
+/- 0.1 % FSR
|
제로 드리프트
|
+/- 10 μV / ° C
|
스팬 드리프트
|
+/- 25 ppm / ° C
|
공통 모드 거부
|
86dB
|
정상 모드 거부
|
100 dB
|
입력 임피던스
|
> 2 MΩ
|
개별 채널 구성
|
예
|
과전압 보호
|
240Vrms
|
ESD 보호
|
+/- 4kV, 각 단자에 문의하십시오.
|
모듈 내 격리, 필드 - 논리
|
3000 VDC
|
LED
|
|
힘
|
빨간색 PWR
|
CANopen 상태
|
RUN / ERR, 녹색 / 주황색
|
상한 경보
|
녹색
|
힘
|
|
전원 공급 장치
|
무제한 +10 ~ +30 VDC
|
전력 소비
|
2.0W
|
기구
|
|
설치
|
DIN- 레일
|
치수
|
33mm x 99mm x 78mm (W x L x H)
|
환경
|
|
작동 온도.
|
-25 ~ 75 ℃
|
보관 온도
|
-30 ~ 80 ℃
|
습기
|
10 ~ 90 % RH, 비 응축
|

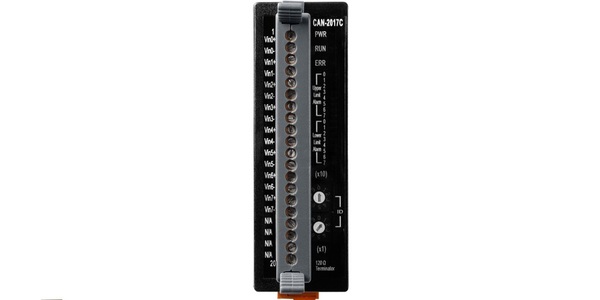

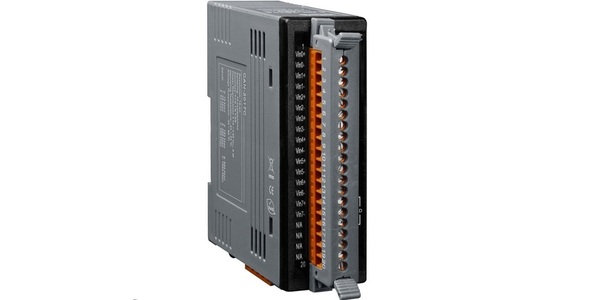

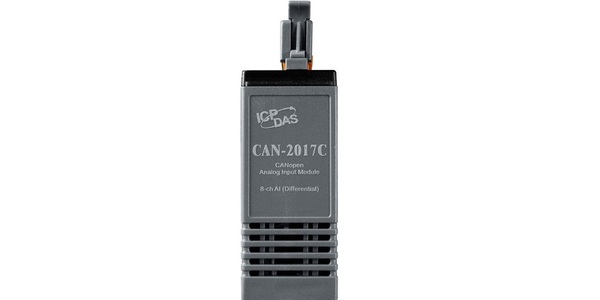

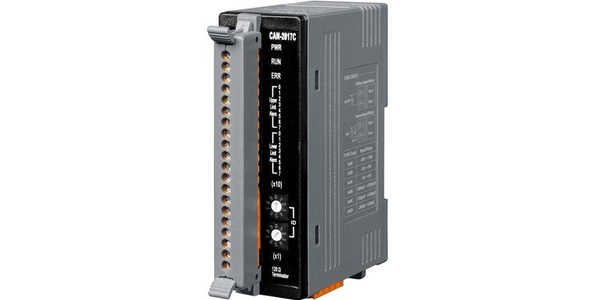

CAN-2017C
|
8 채널 아날로그 입력의 CANopen 슬레이브 모듈 |
