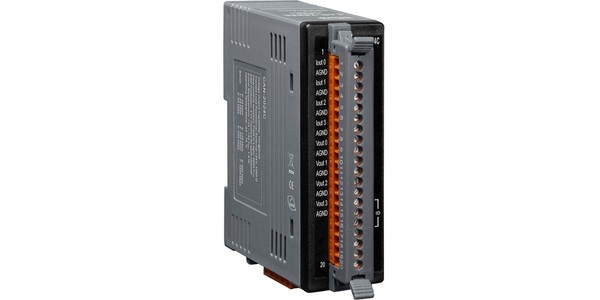

CAN-2024C ~ NEW ~ 4 채널 14 비트 아날로그 출력 모듈의 CANopen 슬레이브 모듈 |
|||||
![]() |
![]() |
![]() |
CANopen은 CAN 버스 기반의 네트워크 프로토콜 중 하나이며 산업 기계 제어, 차량 제어 시스템, 공장 자동화, 의료 기기 제어, 원격 데이터 수집, 환경 모니터링 및 포장 기계 제어와 같은 임베디드 네트워크 시스템에 주로 사용됩니다. 기타
CAN-2024C 모듈은 CiA DS-301 버전 4.02 및 DSP-401 버전 2.1을 따릅니다. 아날로그 I / O 상태에 쉽게 액세스 할 수 있으며 표준 CANopen 프로토콜을 사용하여 구성을 설정할 수 있습니다. CAN-2024C는 CiA CANopen 적합성 테스트 도구의 검증을 통과했습니다. 따라서 제공되는 EDS 파일은 다른 표준 CANopen 마스터의 표준입니다. 4 채널 아날로그 출력 및 ICP DAS의 CANopen 마스터 덕분에 CANopen 네트워크를 신속하게 구축하여 요구 사항에 접근 할 수 있습니다. CANopen 마스터 인터페이스 및 기타 CANopen 제품에 대한 자세한 내용은 다음 웹 사이트를 참조하십시오. 다음 웹 사이트를 참조하십시오.
CANopen 인터페이스
|
|
NMT
|
노예
|
오류 제어
|
노드 보호 프로토콜 또는 하트 비트 프로듀서
|
PDO 수
|
10Rx, 10Tx
|
PDO 모드
|
이벤트 트리거, 원격 요청, 순환 및 비순환 SYNC
|
PDO 매핑
|
유효한
|
SDO 수
|
서버 1 대, 클라이언트 1 대
|
긴급 메시지
|
예
|
CANopen 버전
|
DS-301 v4.02
|
장치 프로필
|
DSP-401 v2.1
|
사양
|
ISO 11898-2, CAN 2.0A
|
로타리 스위치에 의한 Baud Rate (bps) 설정 |
10 k, 20 k, 50 k, 125 k, 250 k, 500 k, 800 k 및 1 M
|
로타리 스위치로 노드 ID 설정 |
1 ~ 99
|
종단 저항기
|
120 Ω 종단 저항 스위치
|

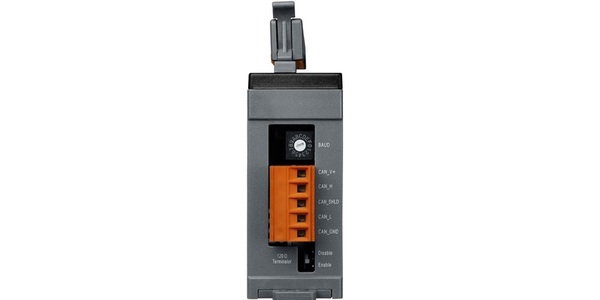

커넥터
|
5 핀 나사 고정 터미널 블록 (CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V +)
|
EDS 파일
|
예
|
아날로그 출력
|
|
출력 채널
|
4
|
출력 유형
|
0 ~ 5 V, +/- 5 V, 0 ~ 10 V, +/- 10 V, 0 ~ 20 mA, 4 ~ 20 mA
|
해결
|
14 비트
|
정확성
|
전압 출력을위한 +/- 0.1 % FSR; 전류 출력에 대한 +/- 0.2 % FSR
|
제로 드리프트
|
전압 : +/- 30μV / ° C
전류 : +/- 0.2μV / ° C |
스팬 드리프트
|
+/- 20ppm / ° C
|
전압 출력 기능
|
10V @ 5mA
|
전류 부하 저항
|
외부 + 24V : 1050 Ohms
|
파워 업 및 안전 가치
|
예
|
모듈 내 격리, 필드 - 논리
|
3000 V DC
|
LED
|
|
CANopen 상태
|
3 개의 LED를 PWR, RUN 및 ERR로 전환
|
종단 저항
|
터미네이터 저항 표시기에 1 개의 LED
|
힘
|
|
전원 공급 장치
|
무제한 +10 ~ +30 V DC
|
전력 소비
|
1.5 W
|
기구
|
|
설치
|
DIN- 레일
|
치수
|
32.5 mm x 110 mm x 102 mm (W x L x H) 상세 정보
|
환경
|
|
ESD 보호
|
각 채널에 대해 4kV 접점
|
작동 온도.
|
-25 ~ 75 ℃
|
보관 온도
|
-30 ~ 80 ℃
|
습기
|
10 ~ 90 % RH, 비 응축
|

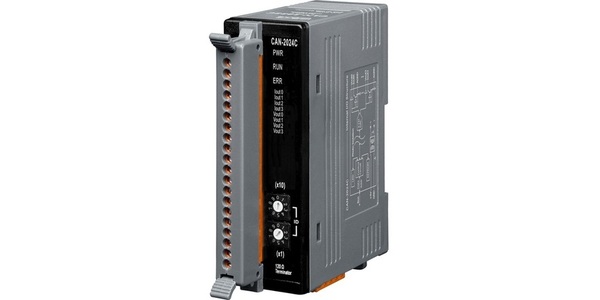

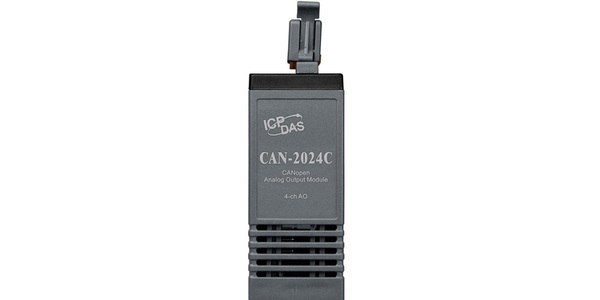

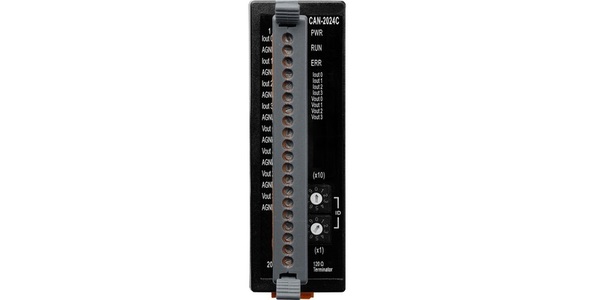

CAN-2024C
|
4 채널 14 비트 아날로그 출력 모듈의 CANopen 모듈 |
