CAN-2026C

제품명
CAN-2026C
용도
CANopen Slave (원격 I/O 장치)
특성
6-채널 AI, 2-채널 AO, 1-채널 DO and 2-채널 DI
제조사
ICPDAS(대만)

CAN-2026C ~ NEW ~

6 채널 절연 아날로그 입력,
2 채널 절연 아날로그 출력,
2 채널 절연 디지털 입력 및 1 채널 디지털 출력의 CANopen 슬레이브 모듈





CANopen은 CAN 버스를 기반으로 한 네트워크 프로토콜 중 하나이며 산업용 기계 제어, 항공기 엔진 모니터링, 공장 자동화, 의료 기기 제어, 원격 데이터 수집, 환경 모니터링 및 포장 기계와 같은 기계 제어의 임베디드 네트워크에 주로 사용됩니다. 제어 등

CAN-2026C 모듈은 CiA-301 버전 4.02 및 CiA-401 버전 2.1을 따릅니다. 아날로그 / 디지털 I / O 상태에 액세스하고 표준 CANopen 프로토콜을 사용하여 구성을 설정할 수 있습니다. CAN-2026C는 CiA CANopen 적합성 테스트 도구의 검증을 통과했습니다. 따라서 EDS 파일을 적용하여 표준 CANopen 마스터에서 쉽게 사용할 수 있습니다. CAN-2026C는 6 개의 아날로그 입력 채널, 2 개의 아날로그 출력 채널, 2 개의 디지털 입력 채널 및 1 개의 디지털 출력 채널을 가지고 있습니다. ICP DAS의 CANopen 마스터 덕분에 CANopen 네트워크를 신속하게 구축하여 요구 사항에 접근 할 수 있습니다. CANopen 마스터 인터페이스 및 기타 CANopen 제품에 대한 자세한 내용은 다음 웹 사이트를 참조하십시오. 다음 웹 사이트를 참조하십시오.

http://www.icpdas.com/root/product/solutions/industrial_communication/fieldbus/fieldbus_selection_guide.html#2 .








CANopen 인터페이스

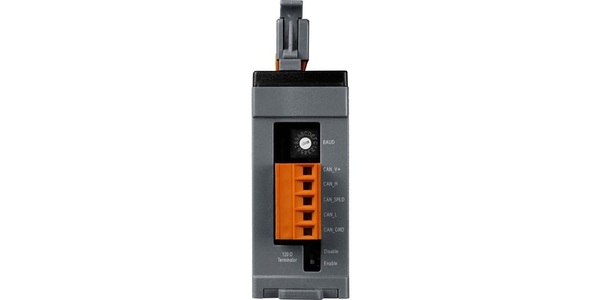

커넥터 5 핀 나사 고정 터미널 블록 (CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V +)
전송 속도 (bps) 10 k, 20 k, 50 k, 125 k, 250 k, 500 k, 800 k, 1 M, 로터리 스위치로 선택
종단 저항기 120 Ω 종단 저항을위한 딥 스위치
실험 계획안 CANopen CiA 301 ver4.02, CiA 401 ver2.1
노드 ID 로터리 스위치로 1 ~ 99 선택
NMT 노예
오류 제어 노드 보호 프로토콜 / 하트 비트 프로듀서
SDO 서버 1 대, 클라이언트 1 대
PDO 10 RxPDO, 10 TxPDO (동적 PDO 지원)
PDO 모드 이벤트 트리거, 원격 요청, 동기 (순환), 동기 (비순환)
긴급 메시지
EDS 파일
아날로그 입력
채널 6 (미분)
입력 유형 +/- 150mV, +/- 500mV, +/- 1V, +/- 5V, +/- 10V, +/- 20mA (외부 125Ω 저항 필요)
샘플링 속도 60 샘플 / 초. (합계)
제로 드리프트 +/- 10 uV / ° C
스팬 드리프트 +/- 25 ppm / ° C
정확성 +/- 0.1 %의 FSR
공통 모드 거부 86 dB 최소
정상 모드 거부 100 dB
해결 16 비트
과전압 보호 240Vrms
개별 채널 구성
아날로그 출력
채널 2
출력 유형 + 0V ~ + 5V, + / -5V, + 0V ~ + 10V, + / - 10V
해결 12 비트
정확성 +/- 0.1 %의 FSR
전압 출력 기능 10V @ 20mA
전류 부하 저항 500 Ω
파워 온 값
안전한 가치
디지털 입력
채널 2
입력 유형 젖은 접촉 (싱크대)
온 전압 레벨 +3.5 V DC ~ 30 V DC
오프 전압 레벨 +1 V DC Max.
입력 임피던스 10 KΩ, 0.66W
과전압 보호 70 V DC
디지털 출력
채널 1
출력 유형 절연 오픈 콜렉터 (싱크)
최대 부하 전류 700 mA / 채널 Max.
부하 전압 + 3.5V DC ~ + 50V DC
과전압 보호 60 V DC
과부하 보호
단락 회로 보호
파워 온 값 예, 프로그래밍 가능
안전한 가치 예, 프로그래밍 가능

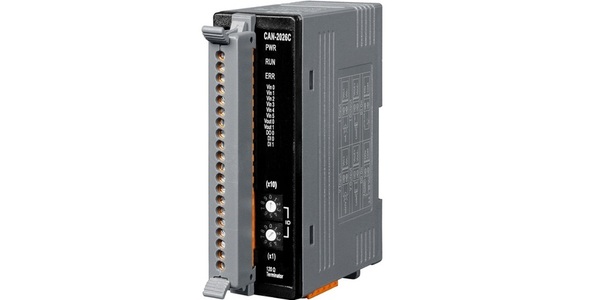

LED
CANopen 상태 3 개의 LED를 PWR, RUN 및 ERR로 전환
종단 저항 1 LED - 종단 레지스터 표시 등
전원 공급 장치 무제한 +10 ~ +30 V DC
전력 소비 1.8 W
기구
설치 DIN- 레일
치수 33mm x 99mm x 78mm (W x L x H)
환경
작동 온도. -25 ~ 75 ℃
보관 온도 -30 ~ 80 ℃
습기 10 ~ 90 % RH, 비 응축




CAN-2026C
CANopen 슬레이브 모듈, 6 채널 AI, 2 채널 AO, 1 채널 DO 및 2 채널 DI
