제품 상세보기

CAN-2054C

제품명
CAN-2054C
용도
CANopen Slave (원격 I/O 장치)
특성
8-채널 DI and DO 모듈
제조사
ICPDAS(대만)

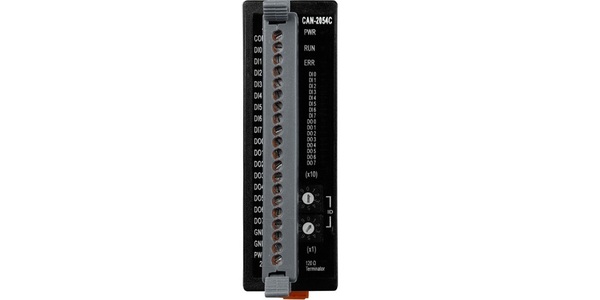

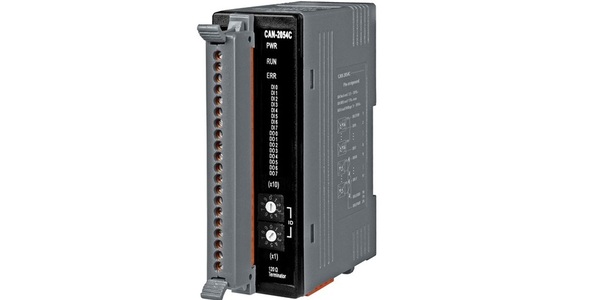

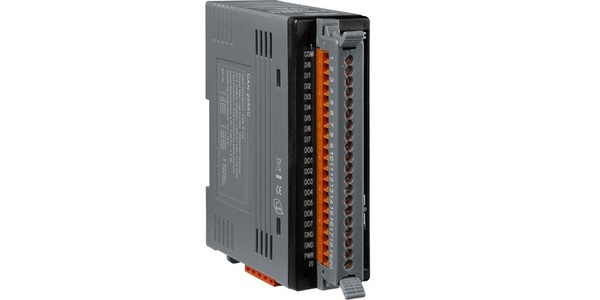

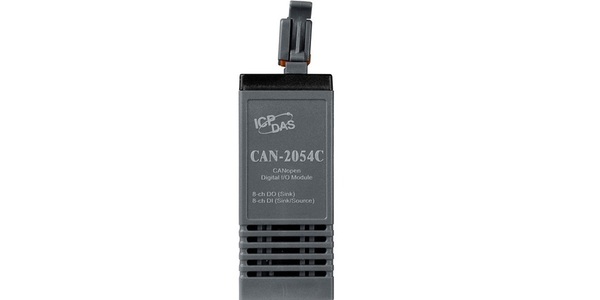

CAN-2054C

8 채널 절연 디지털 입력 및 8 채널 절연 디지털 출력의 CANopen 슬레이브 모듈








CANopen은 CAN 버스를 기반으로 한 네트워크 프로토콜 중 하나이며 산업용 기계 제어, 항공기 엔진 모니터링, 공장 자동화, 의료 기기 제어, 원격 데이터 수집, 환경 모니터링 및 포장 기계와 같은 기계 제어의 임베디드 네트워크에 주로 사용됩니다 제어 등

CAN-2054C 모듈은 CiA DS-301 버전 4.02 및 DSP-401 버전 2.1을 따릅니다. 디지털 I / O 상태에 액세스하고 표준 CANopen 프로토콜을 사용하여 구성을 설정할 수 있습니다. CAN-2054C는 CiA CANopen 적합성 테스트 도구의 검증을 통과했습니다. 따라서 EDS 파일을 적용하여 표준 CANopen 마스터에서 쉽게 사용할 수 있습니다. CAN-2054C는 싱크 / 소스 입력 8 채널 및 절연 싱크 출력 8 채널을 절연 시켰으며 PNP, NPN, TTL, 릴레이 접점 등과 같은 다양한 애플리케이션에 사용할 수 있습니다. ICP DAS의 CANopen 마스터 덕분에 CANopen 네트워크를 신속하게 구축하여 요구 사항에 접근 할 수 있습니다. CANopen 마스터 인터페이스 및 기타 CANopen 제품에 대한 자세한 내용은 다음 웹 사이트를 참조하십시오.

http://www.icpdas.com/root/product/solutions/industrial_communication/fieldbus/fieldbus_selection_guide.html#2










CANopen 인터페이스
NMT
노예
오류 제어
노드 보호 프로토콜 또는 하트 비트 프로듀서
PDO 수
10Rx, 10Tx
PDO 모드
이벤트 트리거, 원격 요청, 순환 및 비순환 SYNC
PDO 매핑
유효한
SDO 수
서버 1 대, 클라이언트 1 대
긴급 메시지
CANopen 버전
DS-301 v4.02
장치 프로필
DSP-401 v2.1
사양
ISO 11898-2, CAN 2.0A

로타리 스위치에 의한 Baud Rate (bps) 설정
10 k, 20 k, 50 k, 125 k, 250 k, 500 k, 800 k 및 1 M

로타리 스위치로 노드 ID 설정
1 ~ 99
종단 저항기
120 Ω 종단 저항 스위치
커넥터

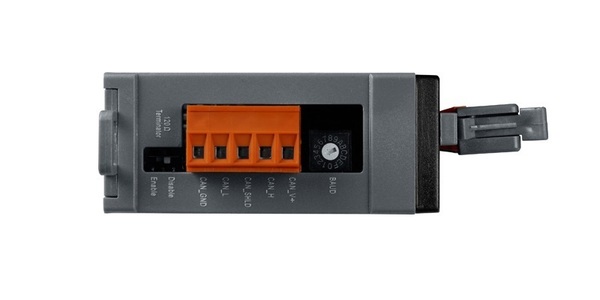

5 핀 나사 고정 터미널 블록 (CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V +)
EDS 파일
디지털 입력
채널
8 (싱크 / 소스)
온 전압 레벨
+3.5 ~ +30 VDC
오프 전압 레벨
+1 V DC Max.
입력 임피던스
3 kΩ, 0.3 W
응답 시간
250 우리
모듈 내 격리
3750Vrms
ESD 보호
각 채널에 대해 4kV 접점
디지털 출력
채널
8 (싱크대)
부하 전압
+5 ~ + 30VDC
출력 최대 부하 전류
채널당 700 mA
출력 유형
오픈 컬렉터
반응 시간
200 us
모듈 내 격리
3750Vrms
ESD 보호
각 채널에 대해 4kV 접점
LED
CANopen 상태
3 개의 LED를 PWR, RUN 및 ERR로 전환
종단 저항
1 LED - 종단 저항 표시 등
DI LED
8 개의 LED- 디지털 입력 표시기
DO LED
8 개의 LED- 디지털 출력 표시기
전원 공급 장치
무제한 +10 ~ +30 VDC
전력 소비
1.5 W
기구
설치
DIN- 레일
치수
32.3 mm x 99 mm x 77.5 mm (W x L x H) 상세 정보
환경
작동 온도.
-25 ~ +75 ℃
보관 온도
-30 ~ +80 ℃
습기
10 ~ 90 % RH, 비 응축




CAN-2054C
8 채널 DI 및 DO의 CANopen 모듈
