CAN-2060C

제품명
CAN-2060C
용도
CANopen Slave (원격 I/O 장치)
특성
4-채널 DI and Relay 출력
제조사
ICPDAS(대만)

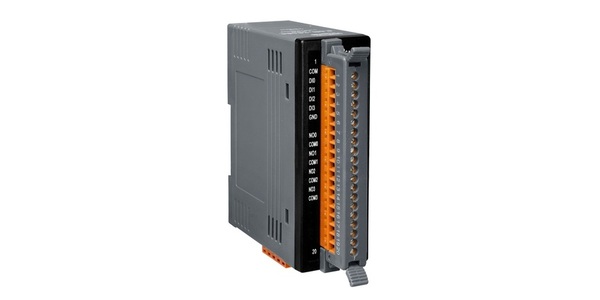

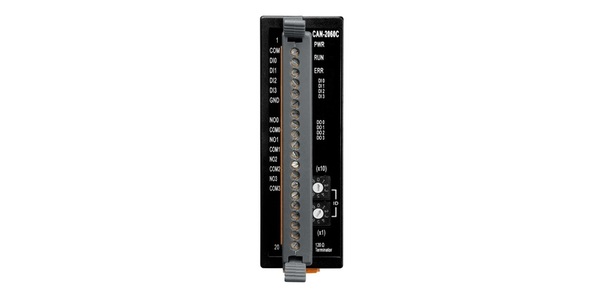

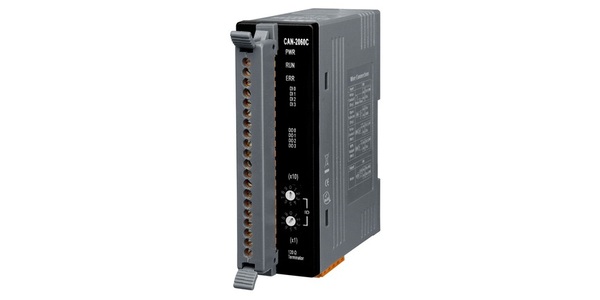

CAN-2060C

4 채널 절연 디지털 입력 및 4 채널 릴레이 출력의 CANopen 슬레이브 모듈

CANopen은 CAN 버스를 기반으로 한 네트워크 프로토콜 중 하나이며 산업 기계 제어, 항공기 엔진 모니터링, 공장 자동화, 의료 장비 제어, 원격 데이터 수집, 환경 모니터링 및 포장 기계와 같은 기계 제어의 임베디드 네트워크에 주로 사용됩니다 제어 등

CAN-2060C 모듈은 CiA-301 버전 4.02 및 CiA-401 버전 2.1을 따릅니다. 디지털 I / O 상태에 액세스하고 표준 CANopen 프로토콜을 사용하여 구성을 설정할 수 있습니다. CAN-2060C는 CiA CANopen 적합성 테스트 도구의 검증을 통과했습니다. 따라서 EDS 파일을 적용하여 표준 CANopen 마스터에서 쉽게 사용할 수 있습니다. CAN-2060C는 4 개의 절연 싱크 / 소스 입력 채널과 4 개의 릴레이 출력 채널을 가지고있어 다양한 어플리케이션에 사용할 수 있습니다. ICP DAS의 CANopen 마스터 덕분에 CANopen 네트워크를 신속하게 구축하여 요구 사항에 접근 할 수 있습니다. CANopen 마스터 인터페이스 및 기타 CANopen 제품에 대한 자세한 내용은 다음 웹 사이트를 참조하십시오.

http://www.icpdas.com/root/product/solutions/industrial_communication/fieldbus/fieldbus_selection_guide.html#2









CANopen 인터페이스
커넥터 5 핀 나사 고정 터미널 블록 (CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V +)
전송 속도 (bps) 10 k, 20 k, 50 k, 125 k, 250 k, 500 k, 800 k, 1 M, 로터리 스위치로 선택
종단 저항기 120 Ω 종단 저항을위한 딥 스위치
실험 계획안 CANopen CiA 301 ver4.02, CiA 401 ver2.1
노드 ID 로터리 스위치로 1 ~ 99 선택
NMT 노예
오류 제어 노드 보호 프로토콜 / 하트 비트 프로듀서
SDO 서버 1 대, 클라이언트 1 대
PDO 10 RxPDO, 10 TxPDO (동적 PDO 지원)
PDO 모드 이벤트 트리거, 원격 요청, 동기 (순환), 동기 (비순환)
긴급 메시지
EDS 파일
디지털 입력
채널 4 (싱크 / 소스)
온 전압 레벨 3.5 ~ 30 V DC
오프 전압 레벨 +1 V DC 최대
입력 임피던스 3kΩ, 0.3W
응답 시간 250 우리
모듈 내 격리 3750Vrms
ESD 보호 각 채널 당 4kV
릴레이 출력
채널 4
유형 A 형 (SPST-NO)
최대 출력 부하 전류 도 5a에 도시 된 바와 같이, 각 채널
운영 시간 : 최대 10ms
릴리스 시간 최대 5ms
LED
CANopen 상태 3 개의 LED를 PWR, RUN 및 ERR로 전환
종단 저항 1 LED - 종단 레지스터 표시 등
DI LED 4 개의 LED- 디지털 입력 표시기
DO LED 4 개의 LED를 디지털 출력 표시 등
전원 공급 장치 무제한 +10 ~ + 30VDC
전력 소비 1.7W
기구
설치 DIN- 레일
치수 33mm x 99mm x 78mm (W x L x H)
환경
작동 온도. -25 ~ 75 ℃
보관 온도 -30 ~ 80 ℃
습기 10 ~ 90 % RH, 비 응축




CAN-2060C
4 채널 DI 및 릴레이 출력의 CANopen 슬레이브 모듈
