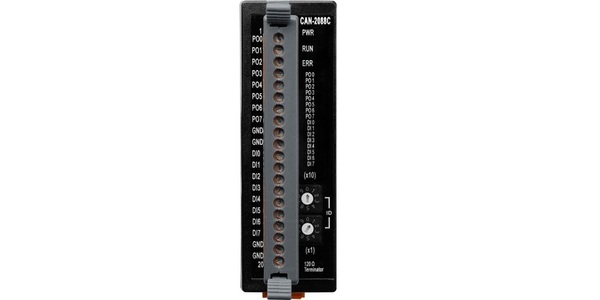

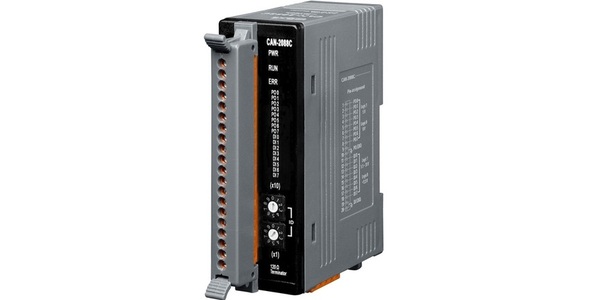

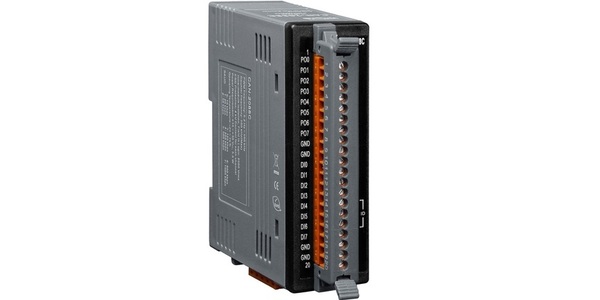

CAN-2088C 8 채널 PWM 및 8 채널 고속 카운터의 CANopen 프로토콜을 갖춘 CAN 버스 원격 I / O 모듈 |
|||||

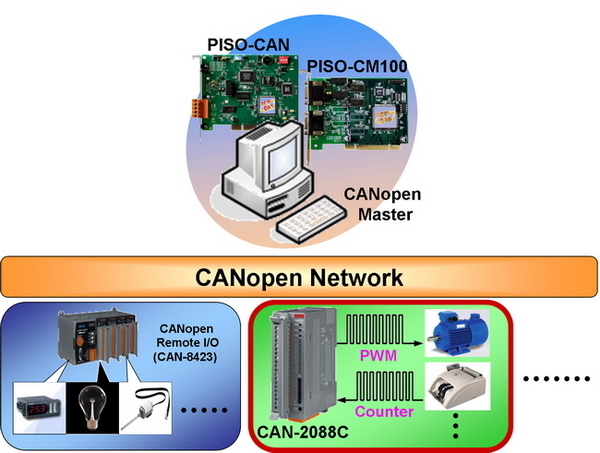

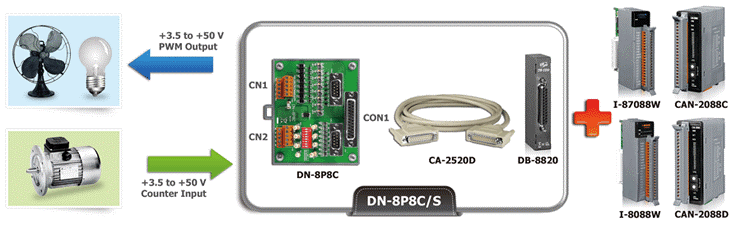

PWM (Pulse Width Modulation)은 아날로그 회로를 제어하는 강력한 기술입니다. 이 제품은 디지털 출력을 사용하여 아날로그 듀티 사이클 및 주파수가있는 파형을 생성하여 아날로그 회로를 제어합니다. CAN-2088C는 CANopen 프로토콜의 PWM 슬레이브 모듈입니다. 그것은 8 개의 PWM 출력 채널과 8 개의 고속 카운터 채널을 가지고 있습니다. 그것은 강력하고 비용 효율적인 아날로그 제어 시스템을 개발하는 데 사용할 수있는 다음 웹 사이트를 참조하십시오.
CANopen 인터페이스
|
|
NMT
|
노예
|
오류 제어
|
노드 보호 프로토콜 / 하트 비트 프로듀서
|
PDO 수
|
10Rx, 10Tx
|
PDO 모드
|
이벤트 트리거, 원격 요청, 순환 및 비순환 SYNC
|
PDO 매핑
|
유효한
|
SDO 수
|
서버 1 대, 클라이언트 1 대
|
긴급 메시지
|
예
|
CANopen 버전
|
DS-301 v4.02
|
장치 프로필
|
DSP-401 v2.1
|
사양
|
ISO-11898-2, CAN 2.0A
|
로타리 스위치에 의한 Baud Rate (bps) 설정 |
10K, 20K, 50K, 125K, 250K, 500K, 800K 및 1M
|
|
1 ~ 99
|
종단 저항기
|
120 Ω 종단 저항 스위치
|

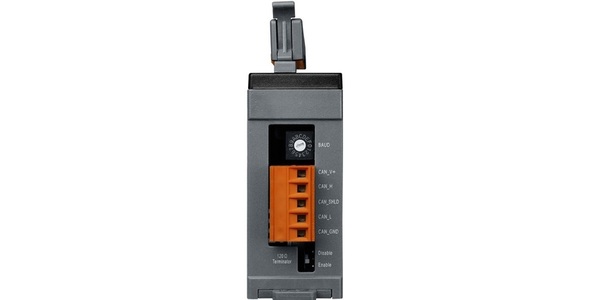

커넥터
|
5 핀 나사 고정 터미널 블록 (CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V +)
|
EDS 파일
|
기본 EDS 파일 제공
|
PWM
|
|
채널
|
8 (근원)
|
최대 출력 부하 전류
|
1 mA
|
회수
|
0.2 Hz ~ 500 kHz (비 연속)
|
스케일링 해상도
|
16 비트 (각 단계마다 1 ~ 128 μs)
|
듀티 사이클
|
0.1 ~ 99.9 %
|

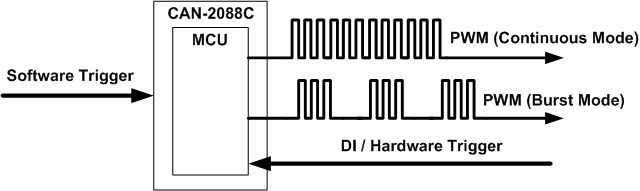

PWM 모드
|
버스트 (연사) 모드, 연속 모드
|
버스트 모드 카운터
|
1 ~ 65535 카운트
|
트리거 모드
|
하드웨어 (시작 및 중지) 또는 소프트웨어 (시작 및 중지)
|
모듈 내 격리
|
2500 Vrms
|
ESD 보호
|
각 채널에 대해 4kV 접점
|
디지털 입력
|
|
채널
|
8 (싱크대)
|
ON 전압 레벨
|
+5.5 ~ + 30V
|
OFF 전압 레벨
|
<3.5 V
|
카운터 주파수
|
최대 500 kHz.
|
맥스. 백작
|
32 비트 (4,294,967,295)
|
입력 임피던스
|
2.2 kΩ, 0.5 W
|
모듈 내 격리
|
2500 Vrms
|
ESD 보호
|
각 채널에 대해 4kV 접점
|
LED
|
|
CANopen 상태
|
PWR / RUN / ERR 용 3 개의 LED
|
종단 저항
|
1 개의 LED로 터미널 저항 표시기
|
PWM LED
|
PWM 출력 표시 등 8 개의 LED
|
DI LED
|
디지털 입력 표시 등 8 개의 LED
|
힘
|
|
전원 공급 장치
|
무제한 +10 ~ +30 V DC
|
전력 소비
|
2W
|
기구
|
|
설치
|
DIN- 레일
|
치수
|
32.3 mm x 99 mm x 77.5 mm (W x L x H) 상세 정보
|
환경
|
|
작동 온도.
|
-25 ~ +75 ℃
|
보관 온도
|
-30 ~ +80 ℃
|
습기
|
10 ~ 90 % RH, 비 응축
|
CAN-2088C
|
8 채널 PWM 및 8 채널 고속 카운터의 CANopen 모듈 |
